Prometheus作为HIFIDIY首款9018DAC套件,经过数月紧张的海外元件采购、工厂生产、产品检测,终于到达用户手中,因为定位是半成品套件,最难焊接以及最贵的元件部分都是已经做好的,为了帮助一些发烧友完成Prometheus 9018DAC套件,我们特别完成了一套套件的总装作为参考。

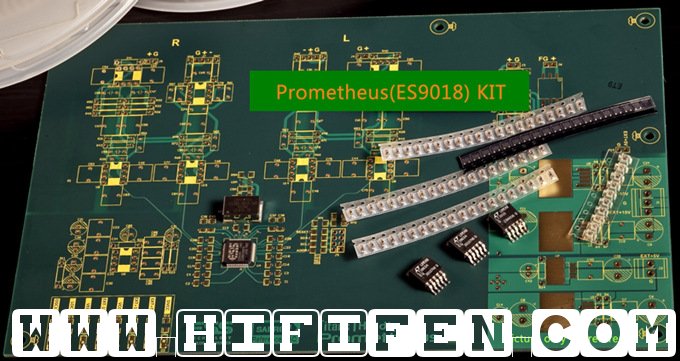

Titans Prometheus 9018DAC套件

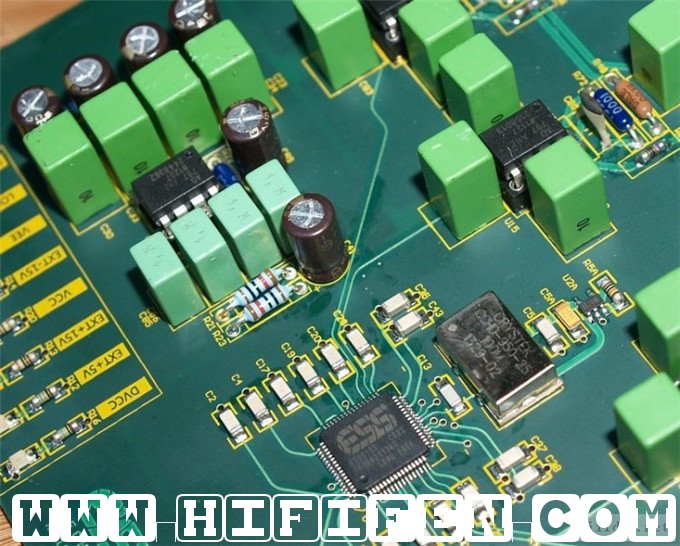

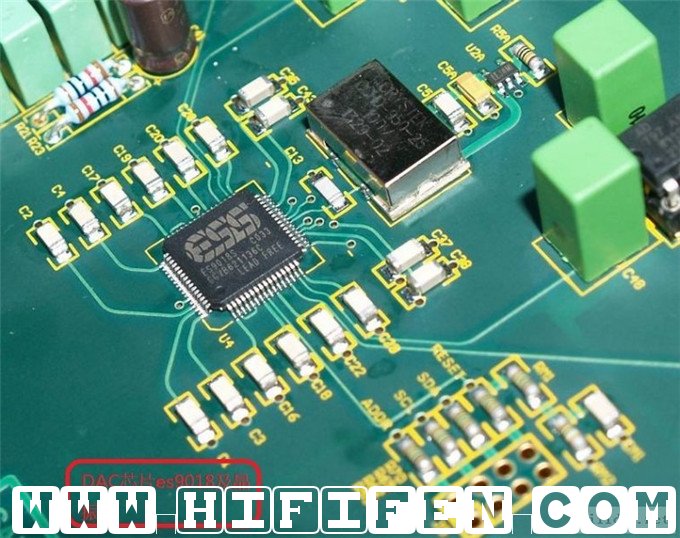

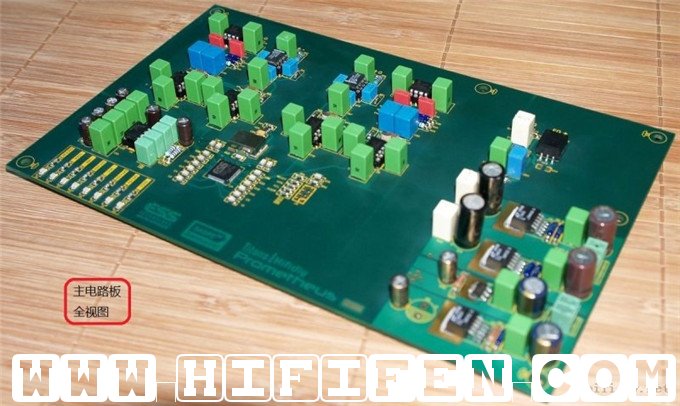

一、关于Prometheus 9018DAC主板

Prometheus的主板焊接几乎没有难度,因为有难度的贴片元件都在厂家焊接完成了,剩下的DIP元件焊接都很方便,建议采用50W左右的烙铁,因为电源PCB的大面积铺地还是比较吸热的,烙铁温度不够,焊接就不顺利。焊锡质量尽量好点。

焊接顺序的话,建议先电阻,再运放插座,最后电容。

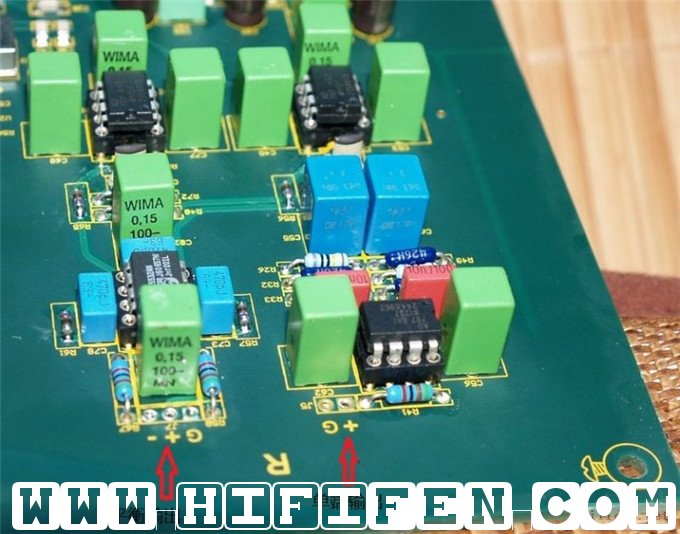

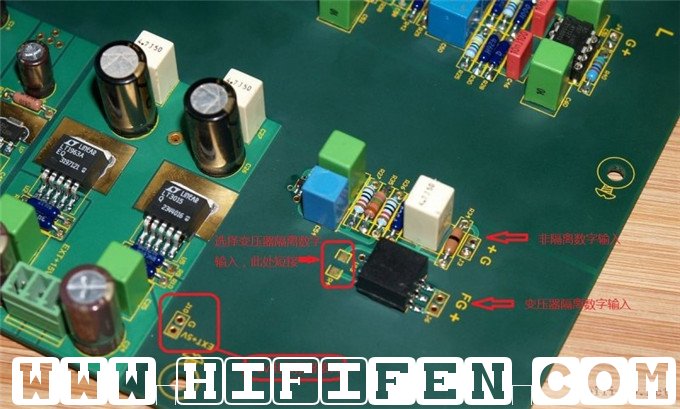

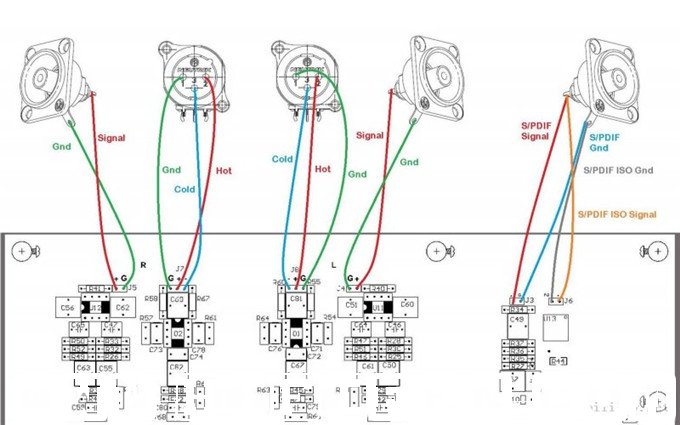

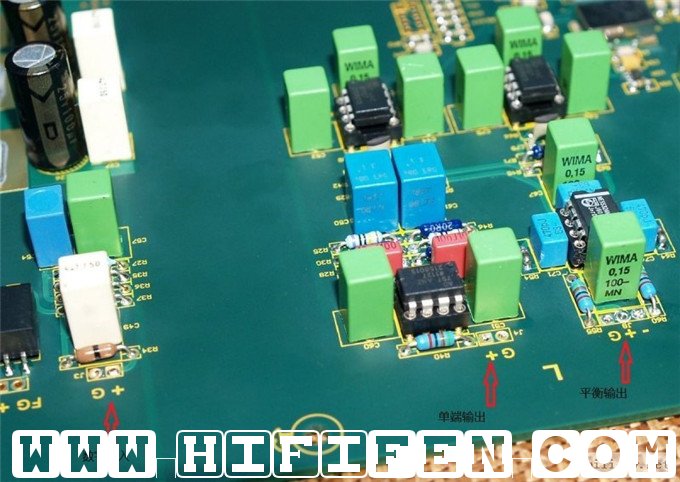

输出接线示意图

二、元件选择

我自己也没搞什么极品电阻,680欧和1K电阻用了普通的晶圆电阻,其他的DIP电阻都是自己库存的DALE等大路货。电容什么的也是多年DIY的库存,不过都是新品,参数通过电桥测试。

这里提醒下:电解电容不建议用年代久远的拆机货,因为你没有电桥的话,就无法测试这个拆机电容参数是否还正常。

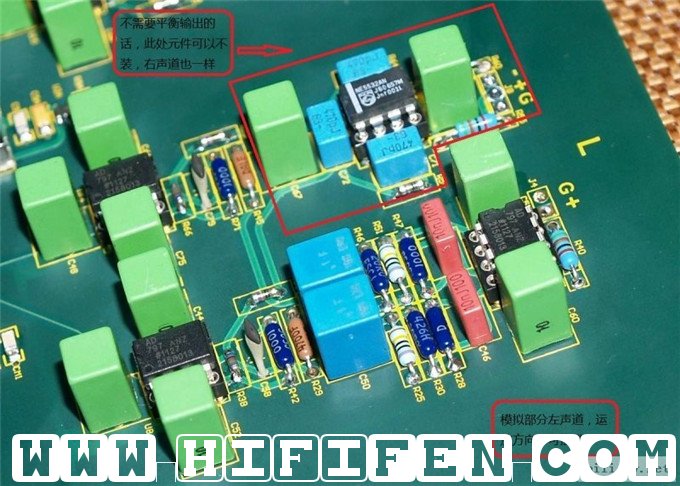

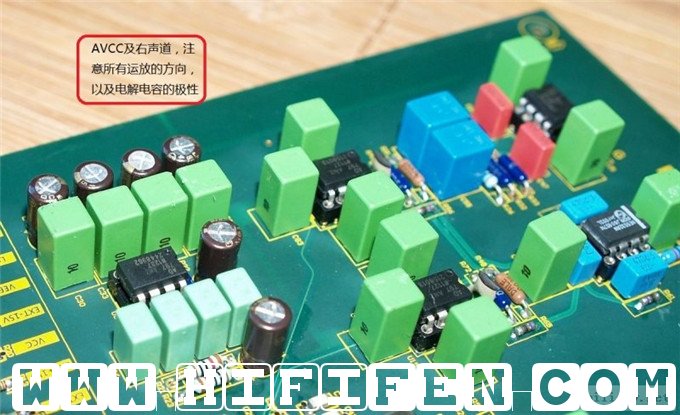

注意点:电解电容的极性和运放的方向要注意,核对丝印,参考图片,防止出错。

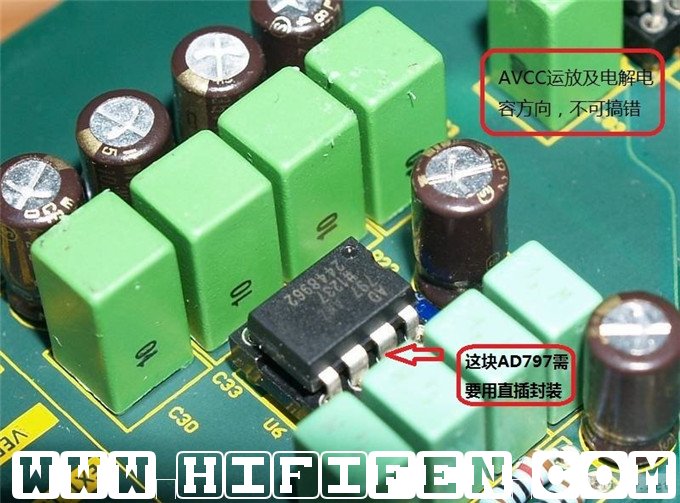

首先,AVCC的运放AD797(电路图上编号U6),设计上是用直插的,贴片的话,因为各家的转接PCB不同,可能会出现输出电压降低、不工作等症状,甚至可能会引起ES9018损坏。

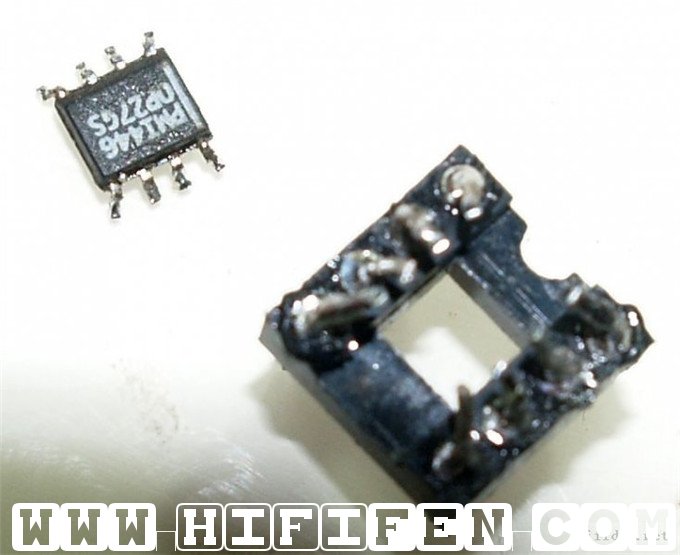

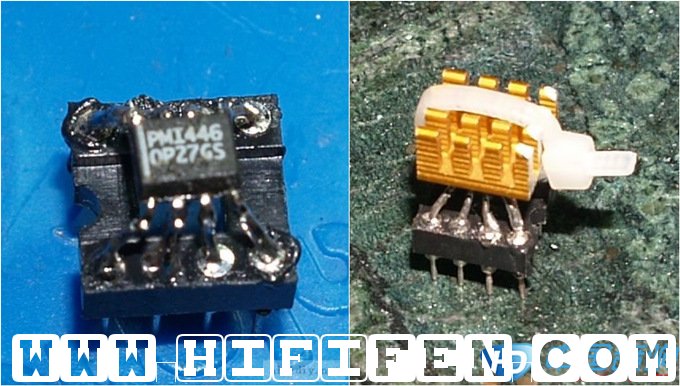

执意要使用贴片797的,请按以下步骤处理:(贴片运放型号仅提供示范)

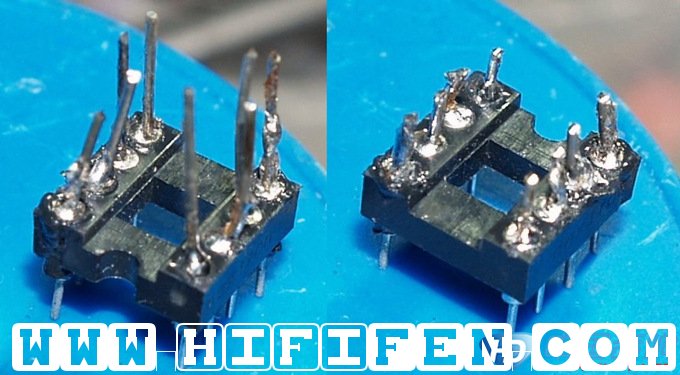

第一步:在主PCB U6位置或者运放插座上焊上引线,剪掉多余引线,留下3~4毫米长度。

第二步:整形,插座两边的延长的引脚略往内侧弯折,贴片的引脚可能的话略掰开一些——不掰也无所谓。

第三步:焊接贴片。建议先焊住边缘一脚,然后对角焊住另一脚,再调整管脚,焊住其余引脚。有条件再加一块小散热片,用502胶水或尼龙扎带等固定。

这样转接后也建议直接把插座焊到PCB上。注意不可装反运放

要点:贴片的引脚和插座的延长引线接触部位最好有所重叠,多挂点焊锡,有助于热量通过“加粗”的引脚传导出。

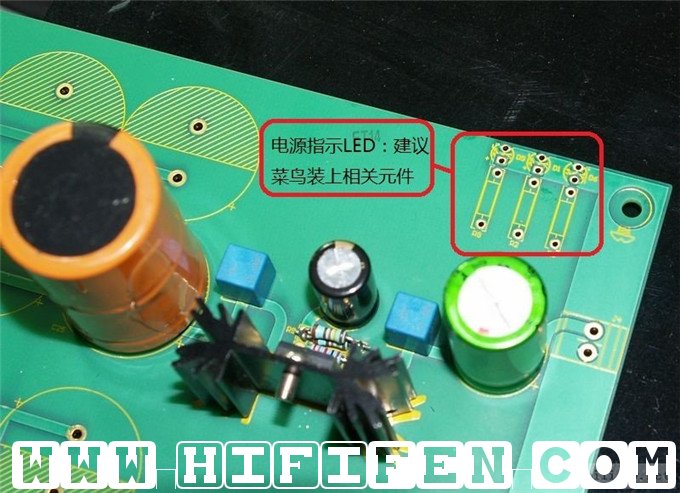

三、Prometheus配套的稳压电源板(官方版)

分模拟和数字两套稳压电源,采用了常见的LM317/337来稳压,我用的电压调整电阻都是1%精度的,数字电源输出实测5.1V,模拟部电源输出实测+15.4V/-15.2V,有动手能力的可以手动调整到正负电源对称。

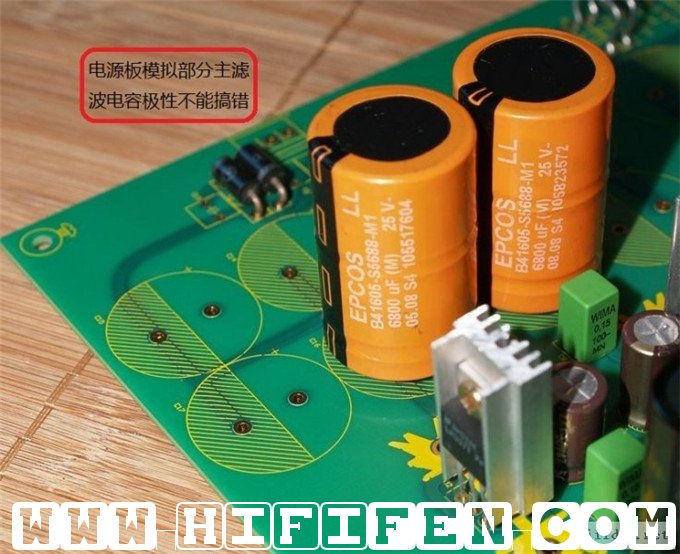

主滤波电容的话,论坛配套的PCB预留看很多电容位置,可供大家自由发挥。建议数字部分主滤波电容耐压大于等于25Vdc,模拟部分主滤波电容耐压大于等于35Vdc。

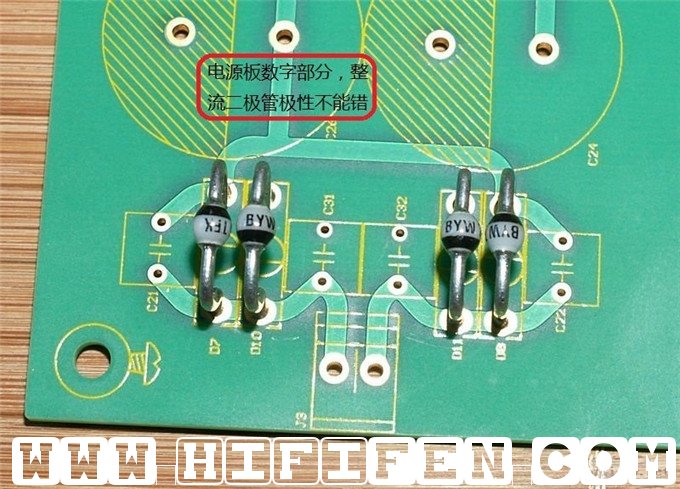

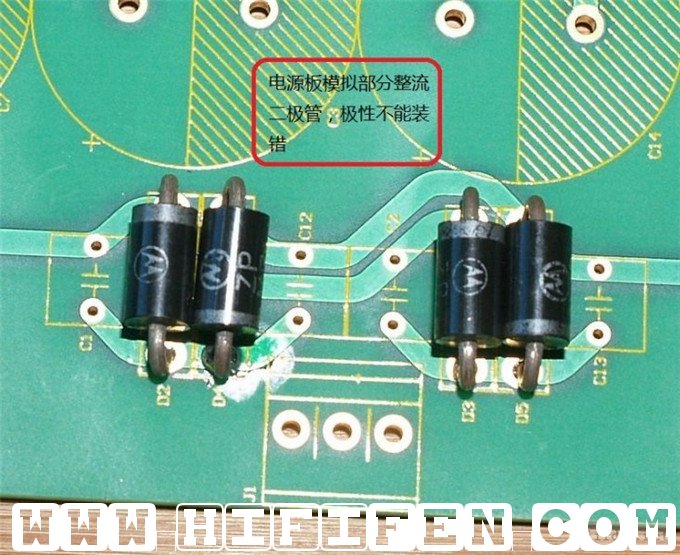

注意点:整流二极管的极性和电解电容的极性千万不能搞错。

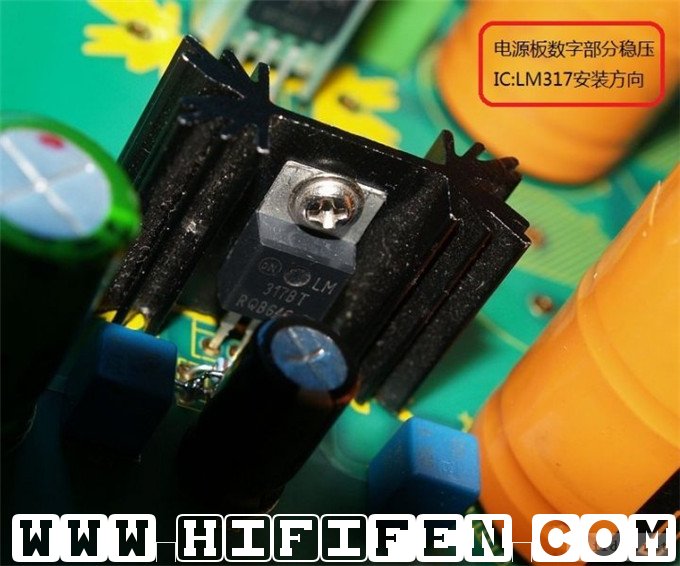

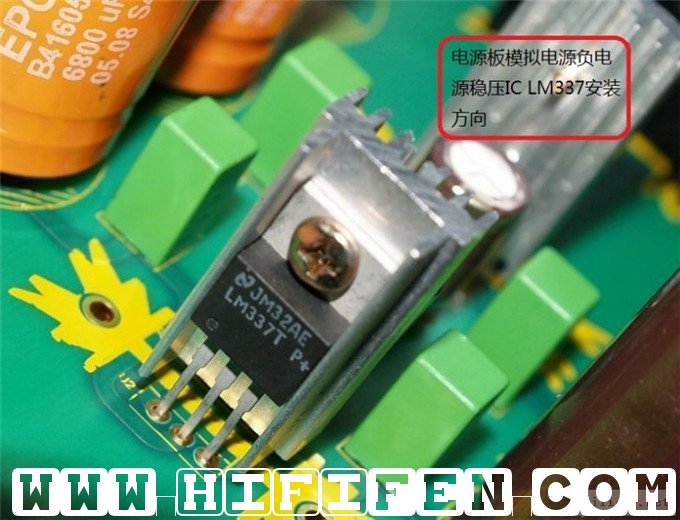

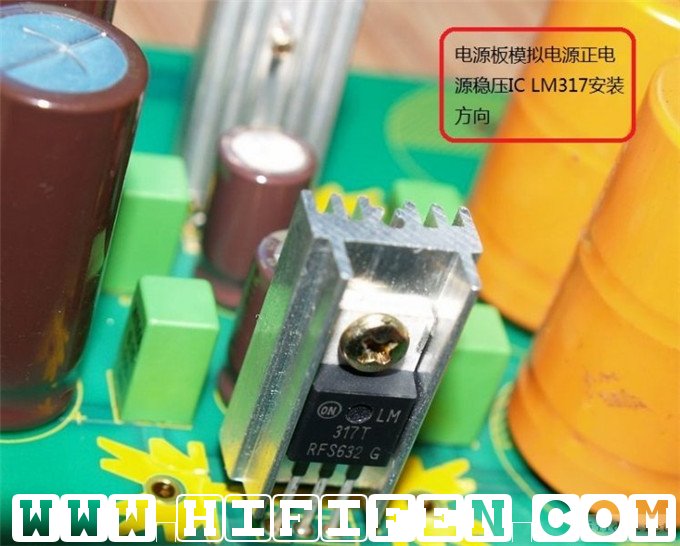

四、各稳压IC的安装示意

有条件的话,建议IC与散热器之间加装一套绝缘垫片(图上没装)
