烧友力作 WM8805+WM8741X2音频DAC软控解码器拆机

时间:2014-03-25 07:37 | 作者:Hida | 文章来源:【Hi-Fi粉丝团】 | 点击次数:800次

hifi,hifi耳机,hifi音响,hifiDIY,hifi器材,耳机推荐,音箱推荐,Hi-Fi粉丝团,hififn

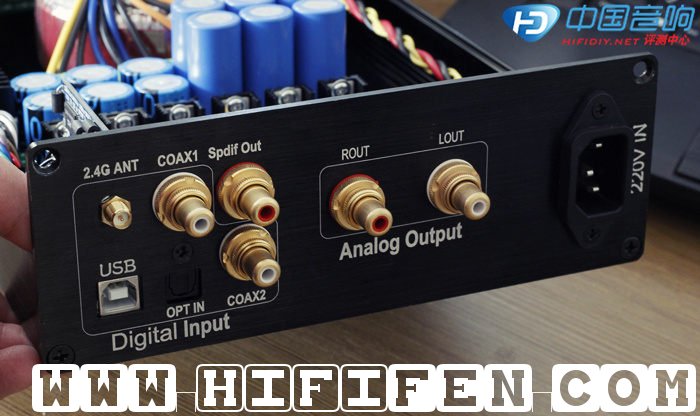

非标准宽的尺寸,黑色机身,这似乎已成为近年来国内Hi-Fi音响制作圈里的流行款式。这台直接以接收处理芯片和D/A解码芯片来名命的解码器在完成度上要比前几年的同类型个人作品高了很多,根据制作者提供的资料来看,这台CM6631A+WM8805+双WM8741 DAC 软控解码器采用的是PCM编码格式,DIR接收处理芯片采用一个WM8805,DA转换处理芯片是WM8741*2,220V输入电压,输入接口2个,同轴RCA接口,24bit/192K;输出接口使用的是立体声RCA模拟接口,音量可调,最高为+6db 4V RMS。光纤接口、D型USB接口各一。

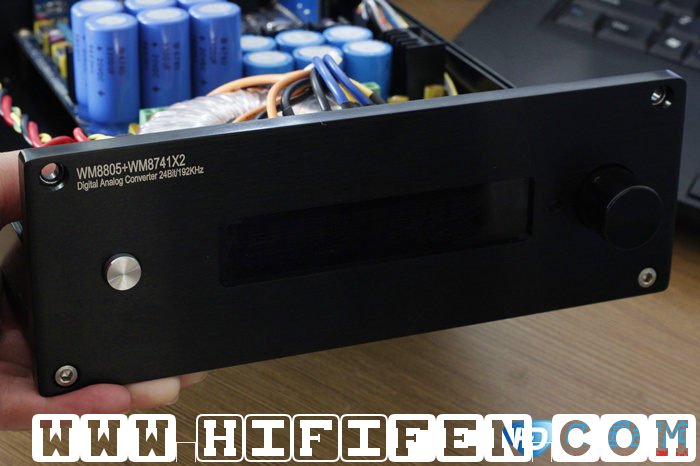

WM8805+WM8741X2 DAC


WM8805+WM8741X2 DAC

USB处理芯片采用的是CM6631A。目前CM6631A的所有固件,在系统无放音乐时,它是没有输出的,此时解码器会认为无信号,如果此时设在自动识别输入信号的状态下出现一个QQ的消息之类的“滴滴滴”声音时,解码器可能还没识别到有信号(正好不是在检测USB这个接口),电脑的声音已经播完了,导致听不到的情况,即使是使用手动模式固定在USB输入,因解码器识别信号需要时间,以及继电器有延时动作,也可能会出现三声“滴滴滴”,只能听到“滴滴”两声的情况,故使用USB时,最好是USB接口专用化,仅用来听音乐,系统的声音不要经过USB接口输出。

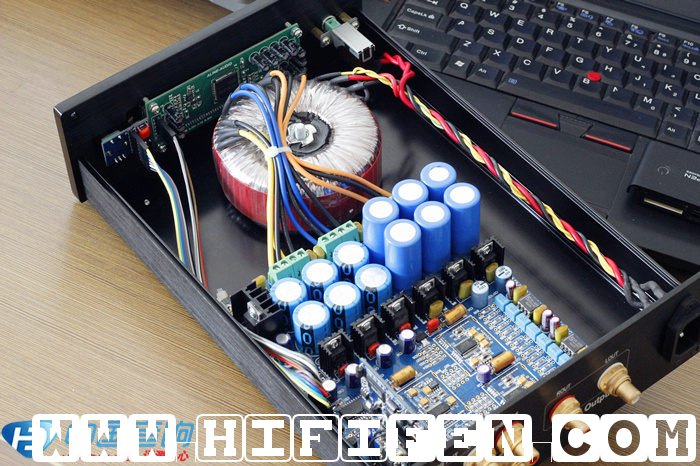

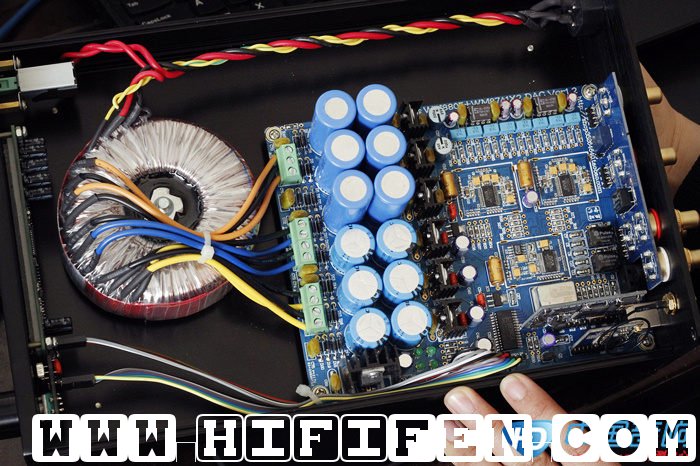

内部

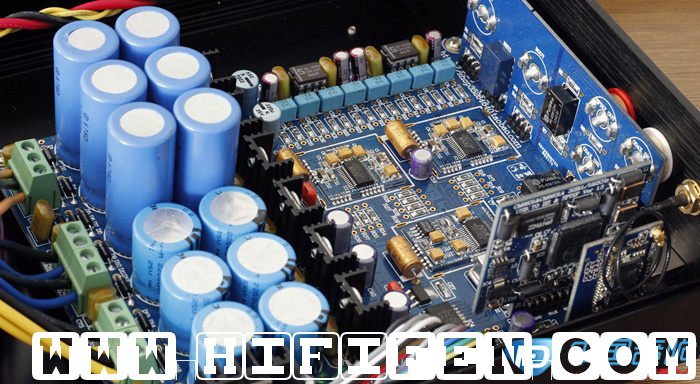

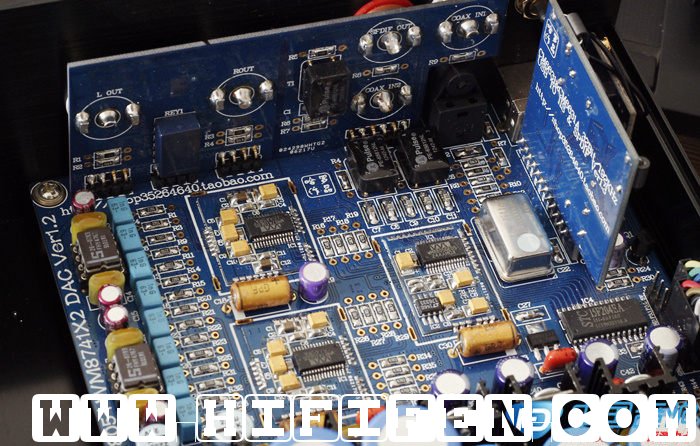

解码部分

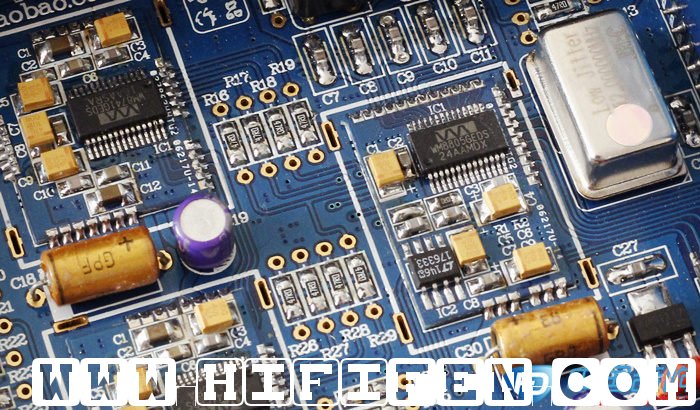

WM8805芯片+WM8741芯片---可提供128dB的信噪比(单声道)

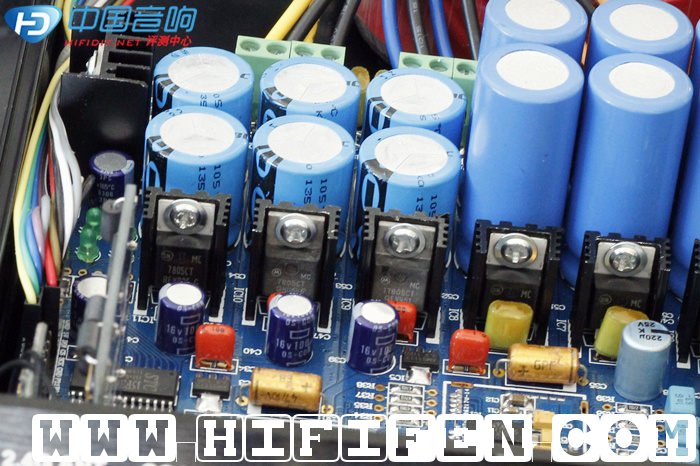

多只电解电容滤波及莫托洛拉78、79系列三端稳压器


多只电解电容滤波及莫托洛拉78、79系列三端稳压器

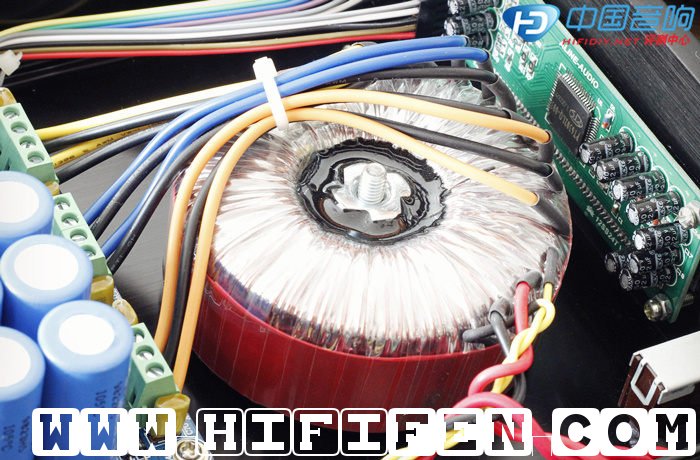

整机环形变压器

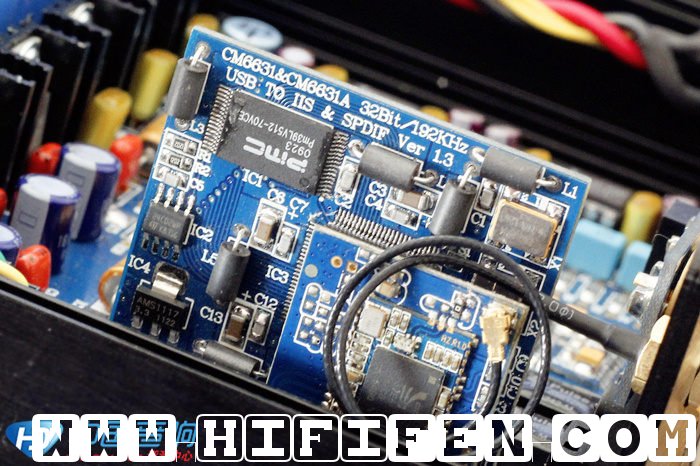

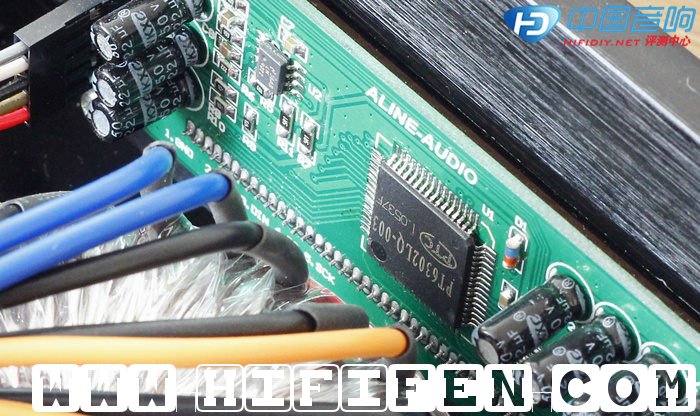

蓝牙信号接收处理板+USB处理芯片板


WM8805+WM8741X2 DAC


WM8805+WM8741X2 DAC

开机顺序及功能相关说明

开机显示WM8741 X2 V3,约2秒后,显示“Haluo Design”。

2秒后,显示“Auto Mode”,表示自动模式,开机后机器会自动判断并识别信号,锁定优先原则,谁先有信号就认谁。或者显示“Manual Mode”,表示手动模式,不会自动判断所有通道,只会判断当前显示通道有无信号,需要手动轻按旋扭来切换输入通道。

2秒后,显示“Filter set X”,表示关机前设置的数字滤波器模式。

2秒后,显示“Volume XXXdb”,表示音量大小。最大音量为+6db,此时输出电平为4V RMS,可以不需要前级直接驱动后级,最小音量为-50db。

2秒后,进入搜索信号状态,如无信号,则显示“XXXX No Sig”,如此时为自动模式,则XXXX会在几种输入接口间循环变化,如为手动模式,则固定显示为某个输入接口。插入信号自动模式在5秒内会自动搜索到,因是循环检测,故有可能1秒内搜索到,也有可能5秒内搜索到。有信号时,显示相应通道以及信号采样频率,手动模式则需要自己确认当前显示的通道即是后板上插入的相应输入口。旋转编码器右转为音量+,左转为音量-,短按为跳过当前信号,切换输入信号,长按约2秒后放开,为数字滤波器设置状态,显示Filter set 1,2,3,4,5,每按一次,则滤波器状态+1,如为5则跳回1

除此之外,设计者说这台机器也具备蓝牙功能,因手里正好没有天线,故要测试此功能时,需要接入2.4G的天线,测试很简单,能播放音乐,带蓝牙功能的任何设备,打开蓝牙,搜索后配对成功,用蓝牙前端播放音乐。

实际听感及更多的器材介绍请关注下篇《CM6631A+WM8805+双WM8741 DAC 软控解码器评测报告》!
