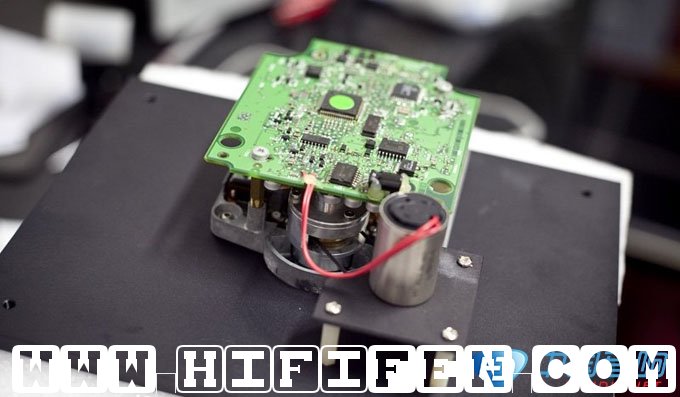

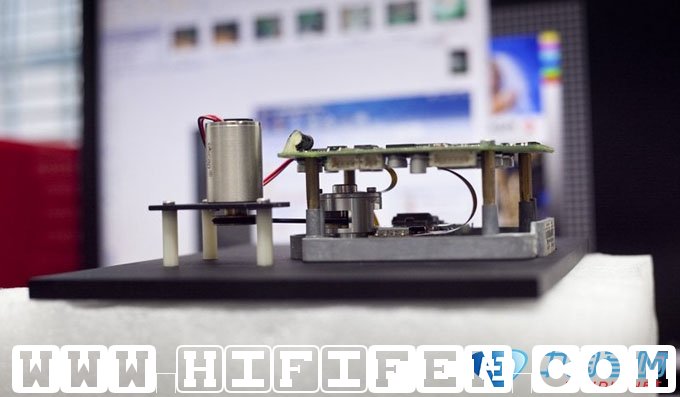

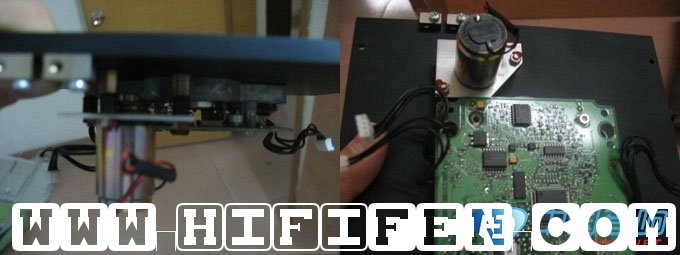

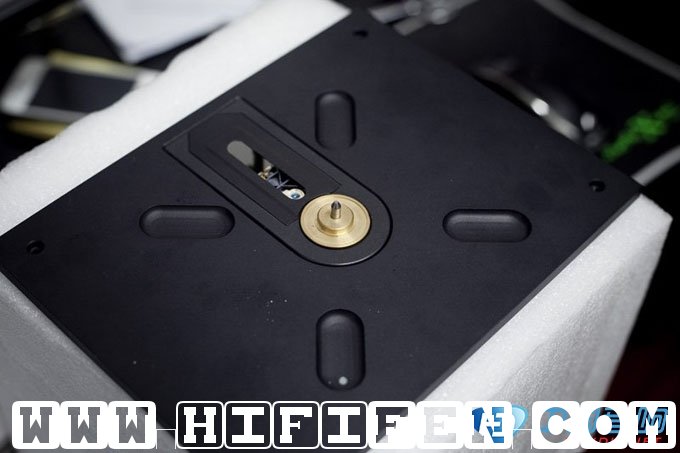

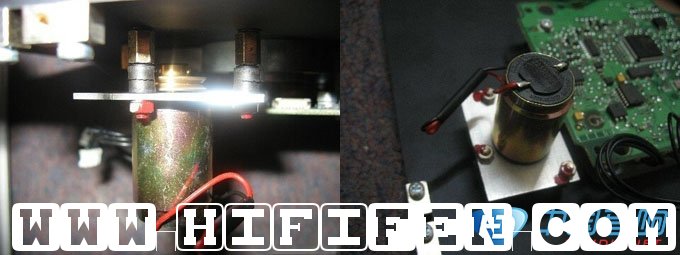

皮带传动的转盘,一直是高端器材的一个亮点。这在柏林之声里更是做到了极致,这需要极高的设计工艺与精密的机加工技术,所以,本次复刻算是一个不小的挑战,先上一组拆自柏林之声001的一组照片。本次复刻机加工精度要求+/- 0.005mm。

相关阅读:史上最完美复刻 柏林之声933后级 发烧力作 柏林之声933后级制作(续)

这个是一位烧友搞出来的复刻版,已经稳定运行2年多。主轴加工精度就是+/-0.005mm。我准备在此版本上再优化下。

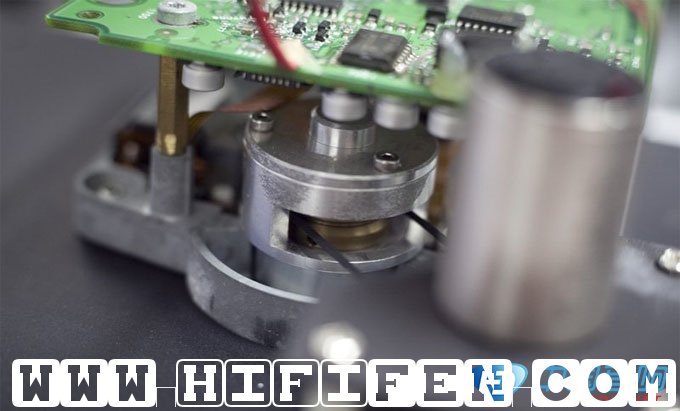

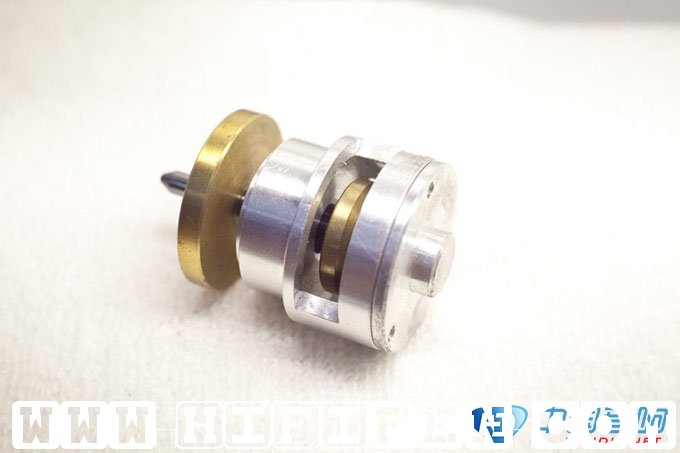

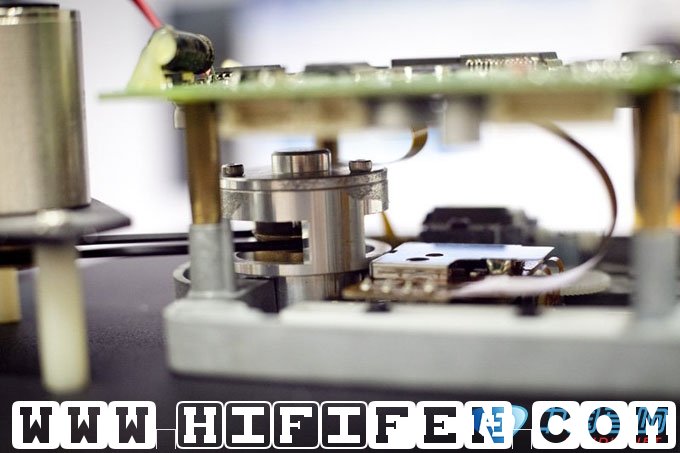

继续拆解分析这个复刻模组,主轴系统的装配完成图.

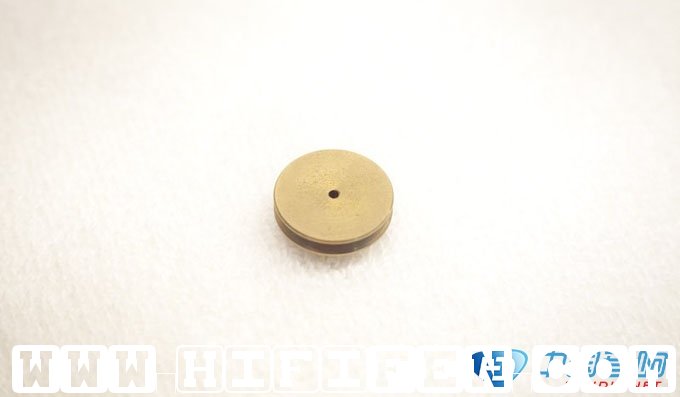

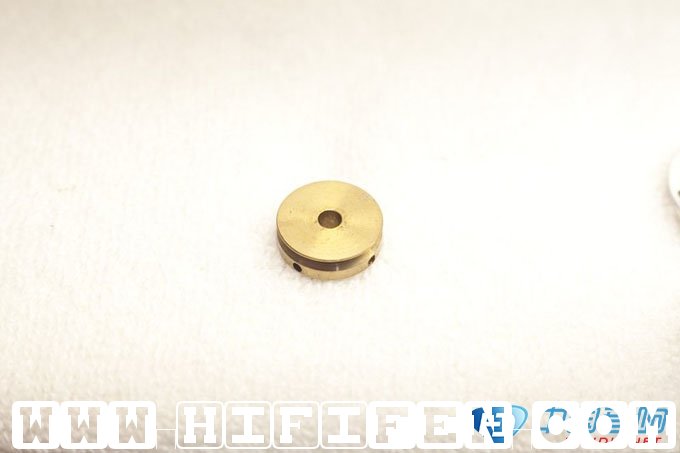

拆解后这个是皮带轮

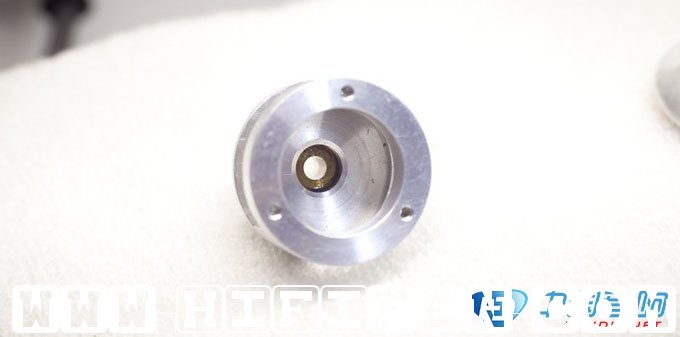

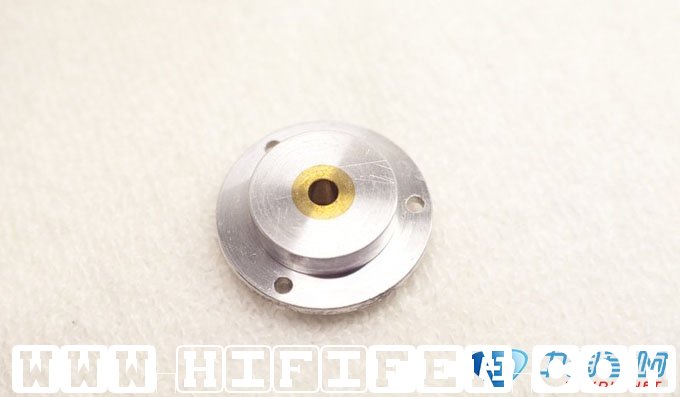

然后这个是主轴底部的底座

可以看到轴套是紧配在里面的,原作者底部使用了氧化铝做主轴垫底,经过2年运行,可以看到一些磨损痕迹

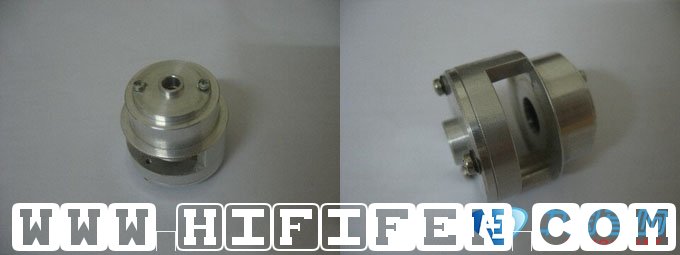

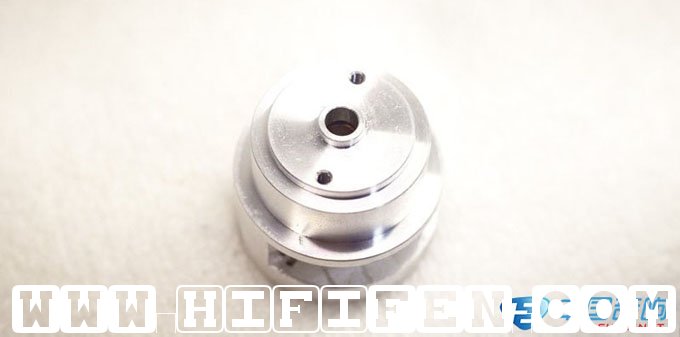

这个是主轴外壳了,上面还是紧配的轴套

顶部图

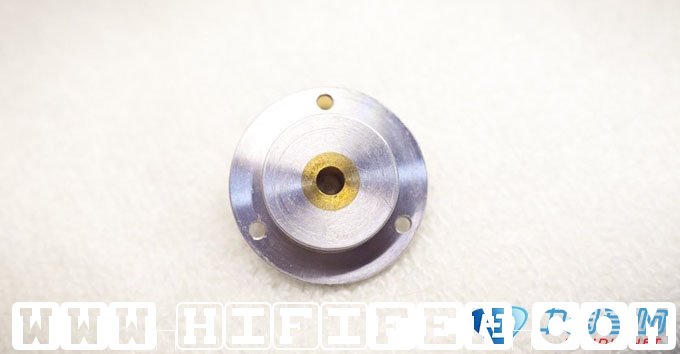

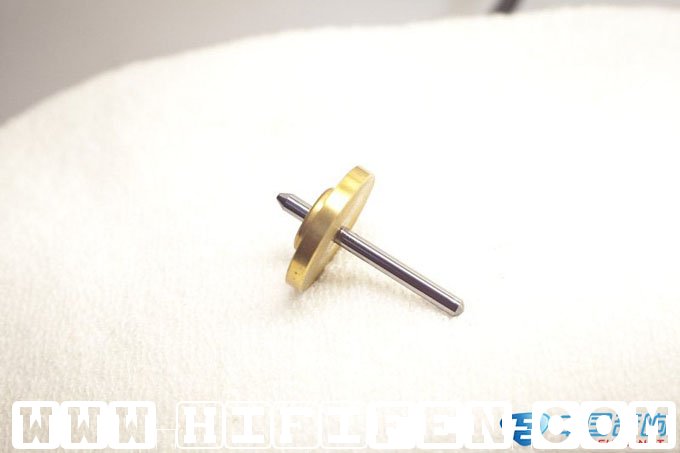

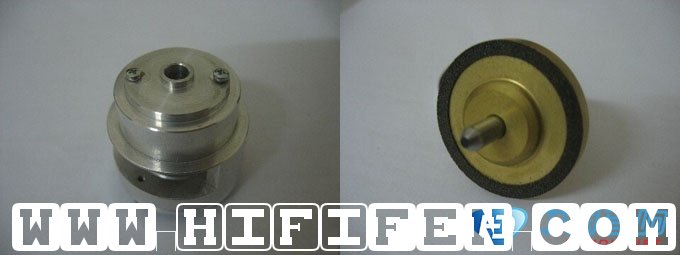

这个是复刻的主轴与紧配碟座

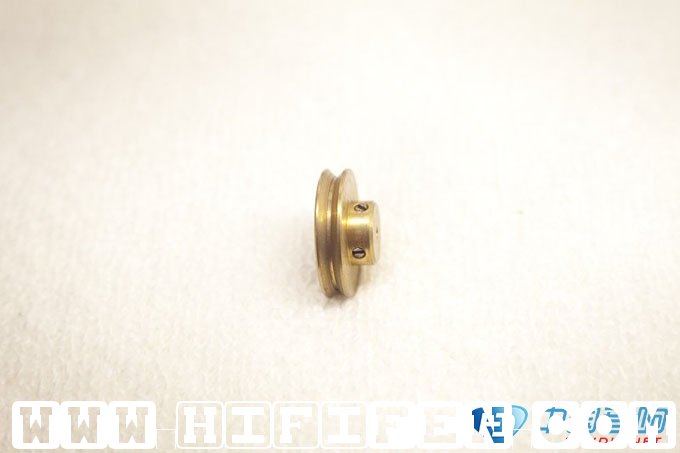

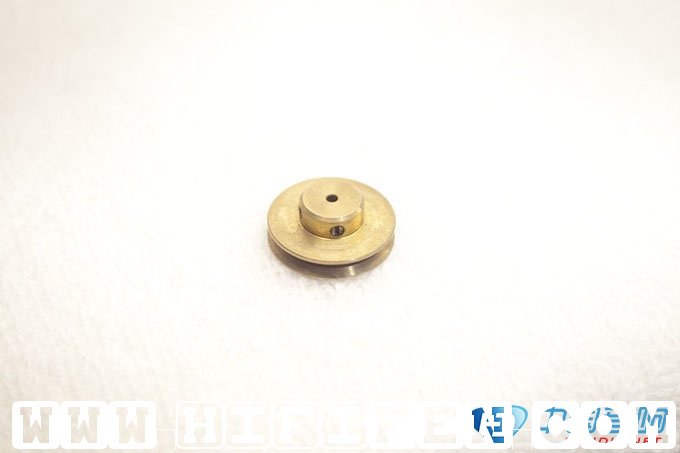

电机上面的皮带轮相对简单一些

看似都是很简单的部件,但是对加工精度要求极高!贴几张本次复刻测绘用的卡尺.
