飞利浦MCD700组合音箱功放拆解

时间:2014-03-05 15:59 | 作者:Hida | 文章来源:【Hi-Fi粉丝团】 | 点击次数:800次

hifi,hifi耳机,hifi音响,hifiDIY,hifi器材,耳机推荐,音箱推荐,Hi-Fi粉丝团,hififn

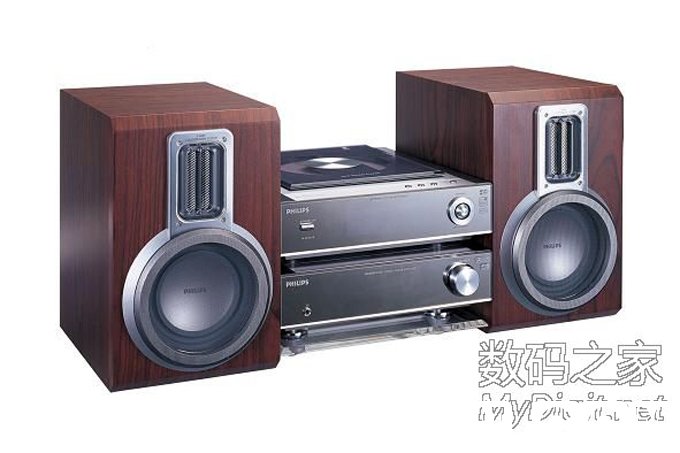

这次拆一个飞利浦的组合DVD,据说当时价值1500左右,先给大家上一个官方的整机图。不过我拆的只有DVD和功放部分,没有音箱。照片质量不是很好,请大家见谅!

下面是官方介绍的他的一些参数,仅供参考。

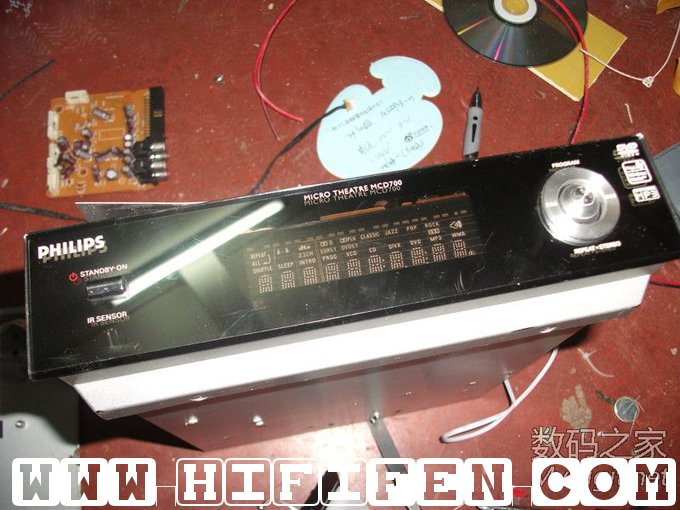

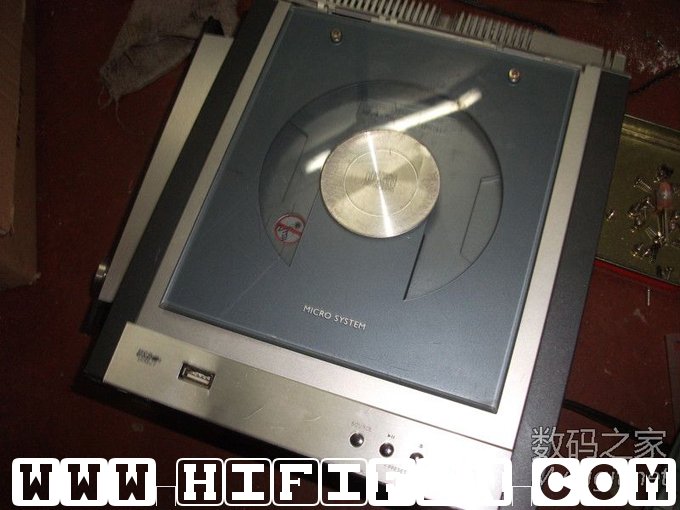

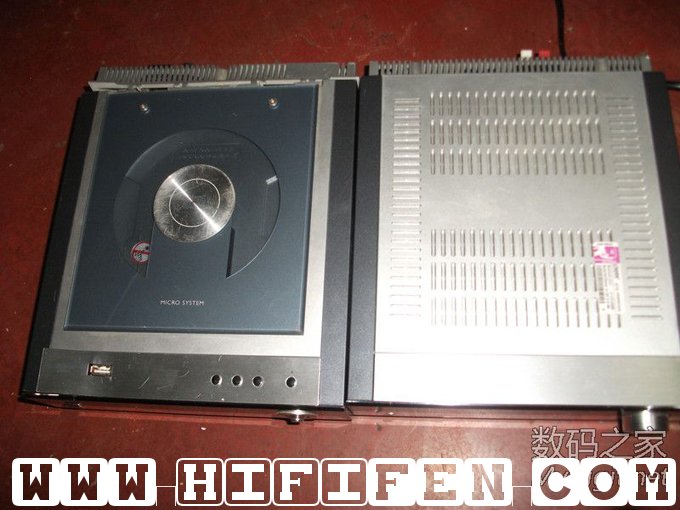

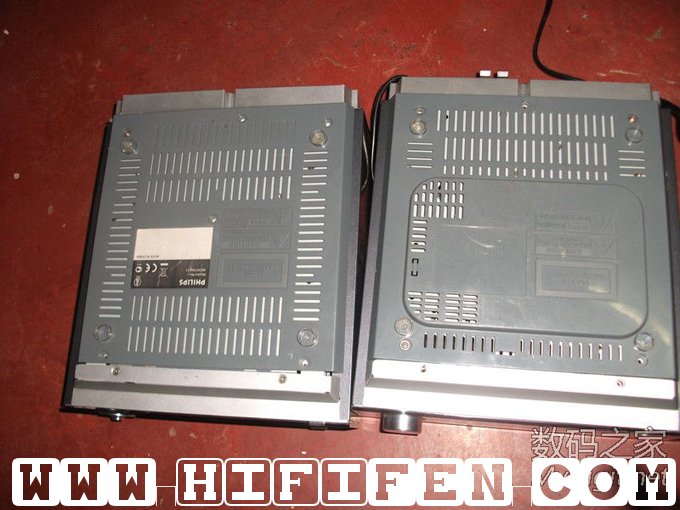

1.先上几张没有拆前的整机图片:我拿回来基本就这样,估计被人折腾过,修不好才当垃圾出的,DVD和功放是分体式的,有两个差不多的小机箱组成,外壳有拆过的痕迹,DVD播放机顶部的按钮处的金属条有点脱落的迹象,详细的请大家直接看图片。说实在的,我当时看中的就是这个机箱,用它做小功放或者耳放很爽的。

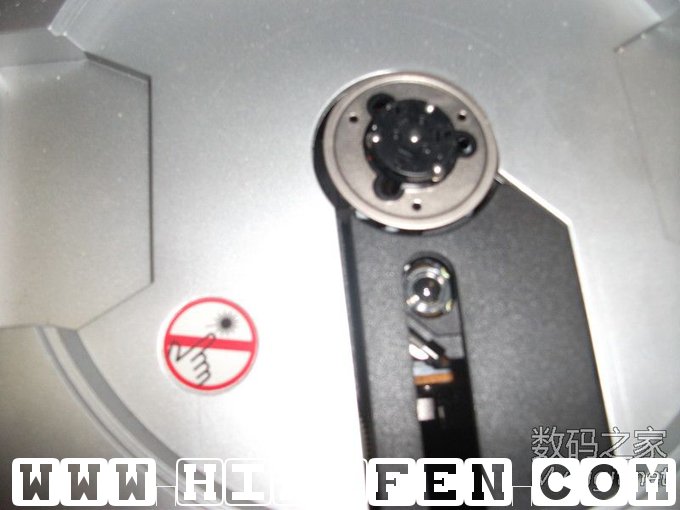

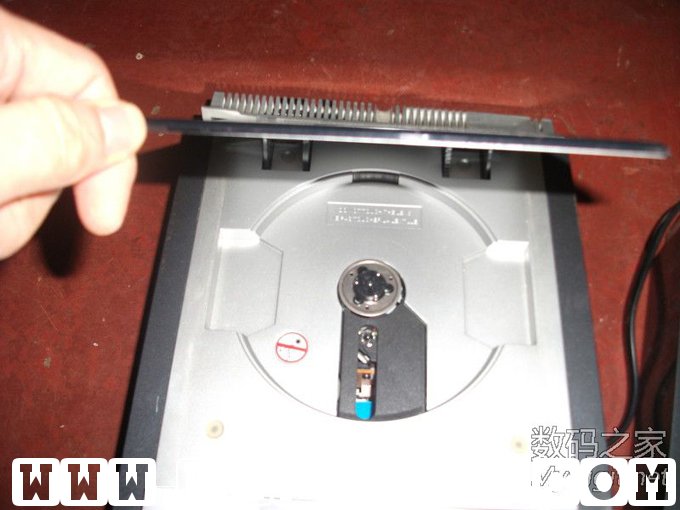

2.接着再看看光头部分,这里只打开了光驱的盖子,还没有开始拆,看做工比较一般

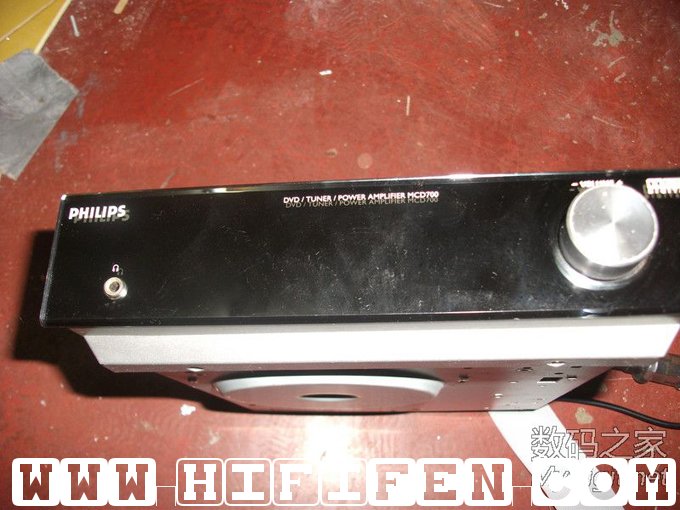

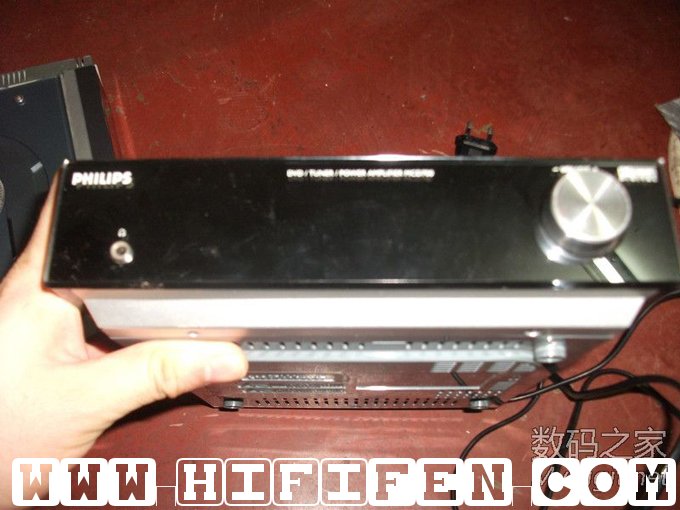

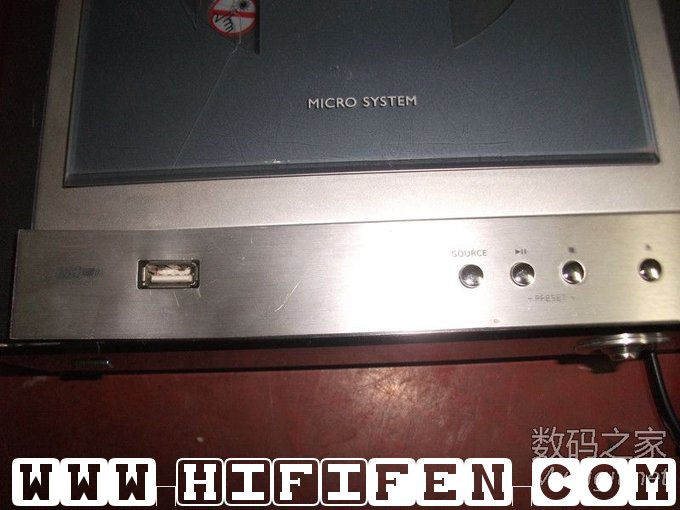

3.功放机和DVD前面板特写,功放机前面板有一个耳机插孔和一个音量控制旋纽【通过正反转来控制音量】,这个旋钮是旋转编码器而不是普通的电位器,DVD机前面板:有一个电源开关、一个VFD显示屏、一个多方向的控制按钮,用来切换功能

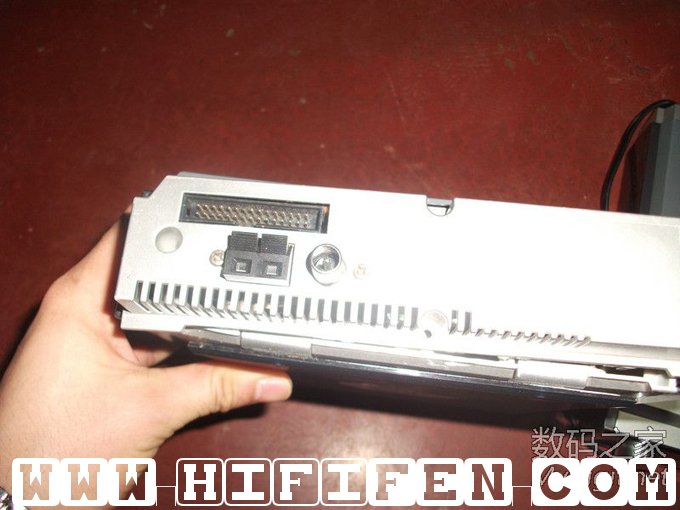

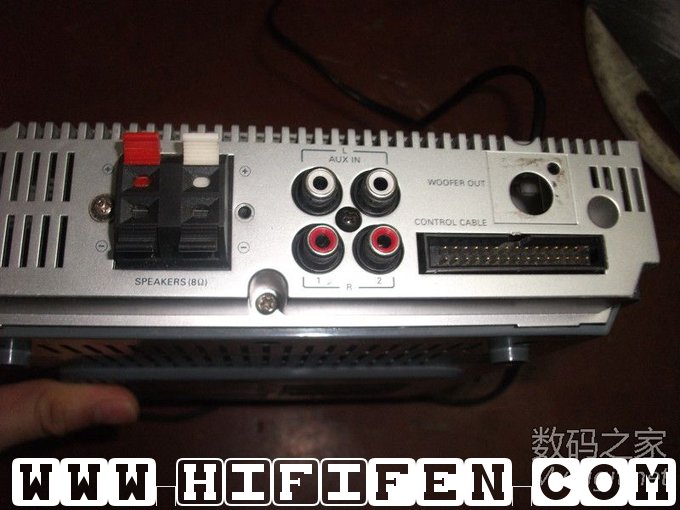

4.功放机和DVD后面板特写,两个分离机通过排线相联,功放后有AUX输入、功放输出等接口,DVD机后有一路低音输出接口,收音机天线接口,还有一个孔不知道干什么用的

5.DVD机内部电路及各主要电路板特写

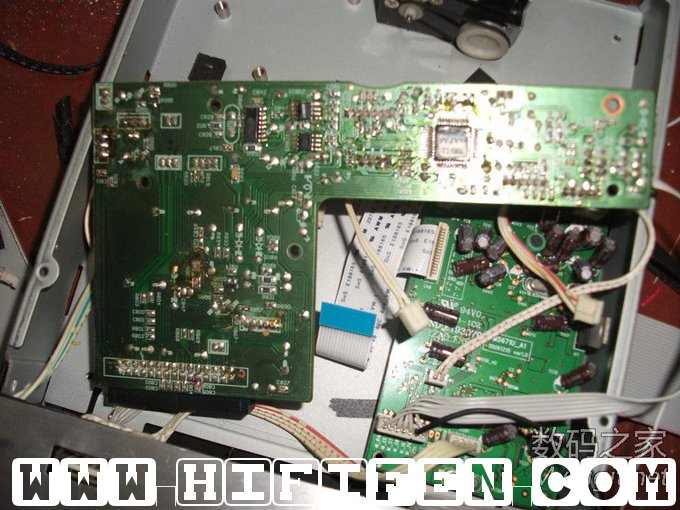

1)这个应该算是控制板,他提供了与功放机相连接的接口,见图片底部

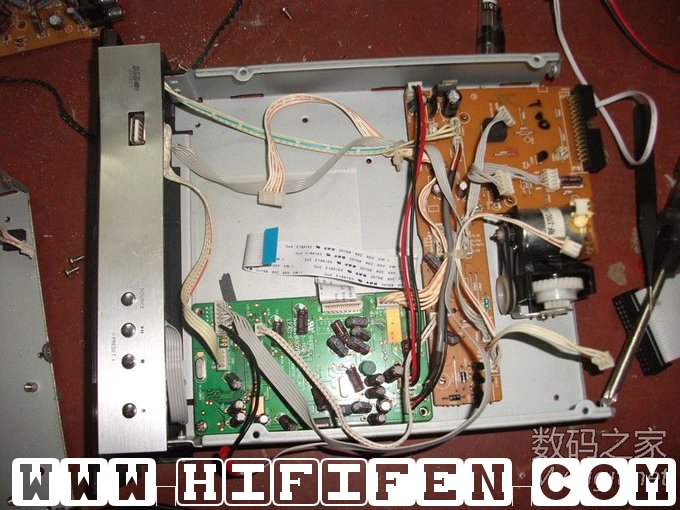

2)这个就是拆下光头后的样子,解码板、控制板等一览无余

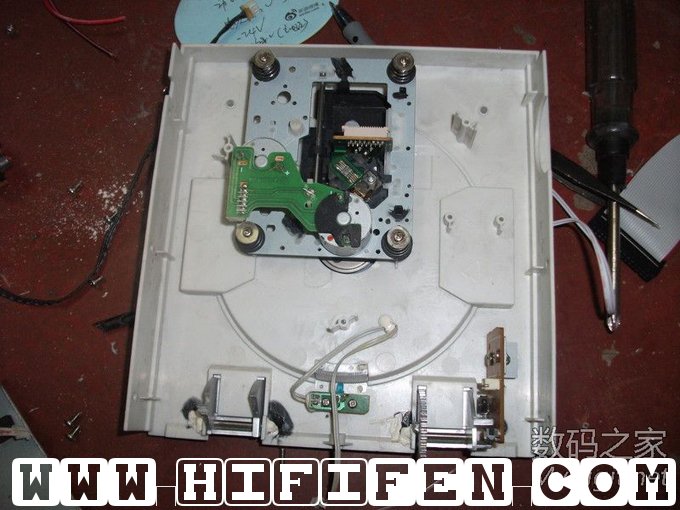

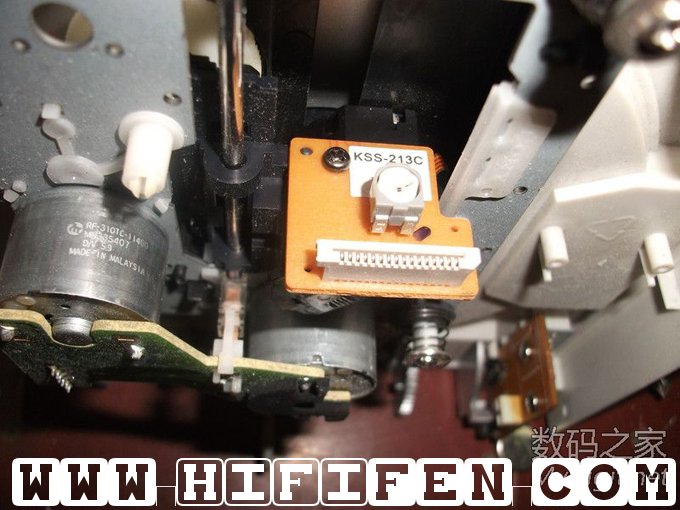

3)来个光头特写,看英文标志,是马拉西亚生产的哦

4)光头及光头保护盒子的合影

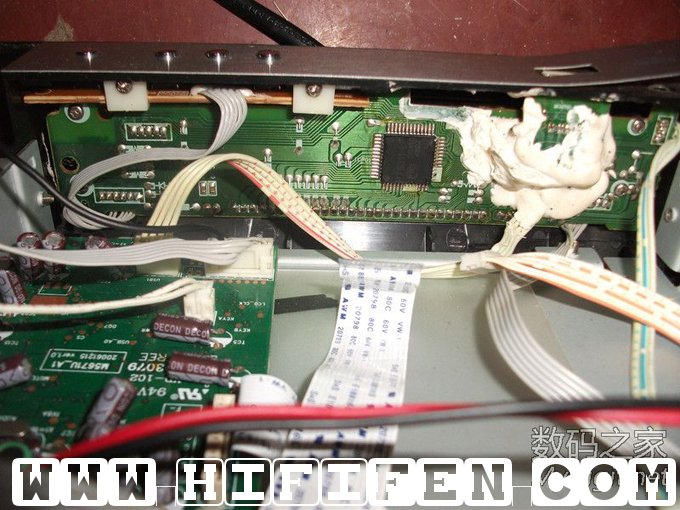

5)PT6311驱动IC,用来控制VFD屏幕显示和按键控制的,要是能找到这个屏的资料,应该可以好好利用一下

6.功放机内全景及局部电路特写:主要包括开关电源、功放板、控制板

1)这个是打开功放机外壳后的全貌

2)功放内的控制连接板和功放板已经拆下来

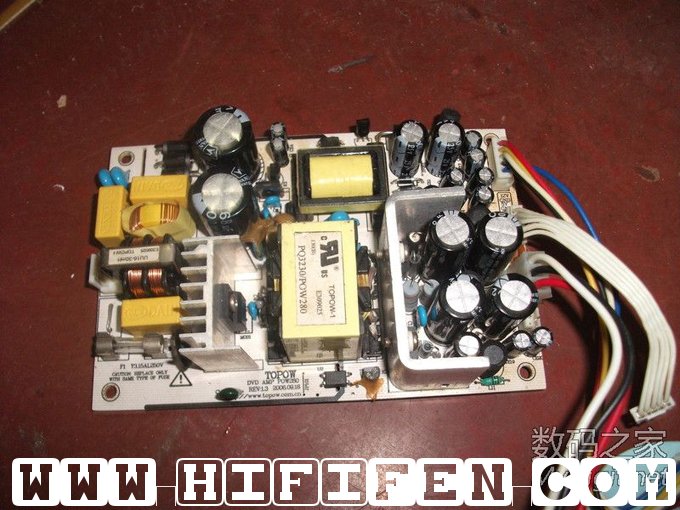

3)这个是开关电源,完好,有正负28V、24V、5V、12V等几路电压,需要开启上面的主板后正负28V的电压才会正常,这个应该是我目前距地最有价值的东东。

4)带电源线的电源板

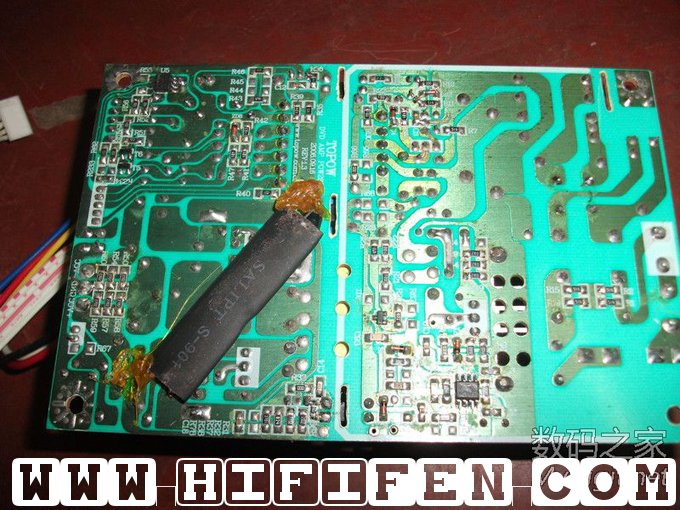

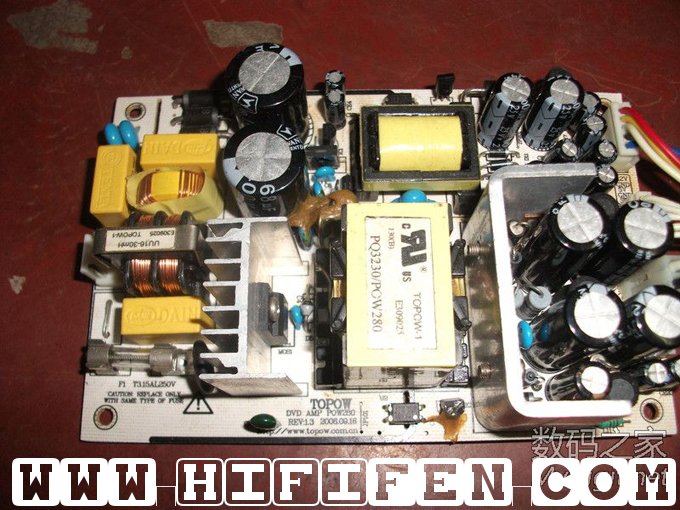

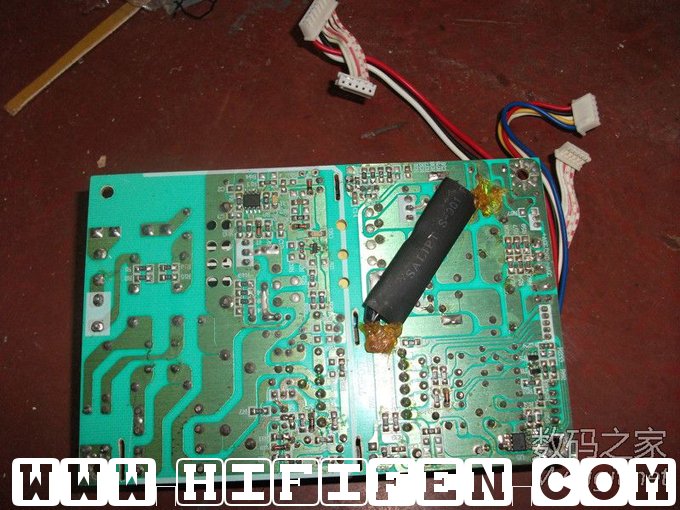

5)电源板背面特写:虽然很工整,但是有了这条飞线就不是那么完美了,不过应该不影响使用

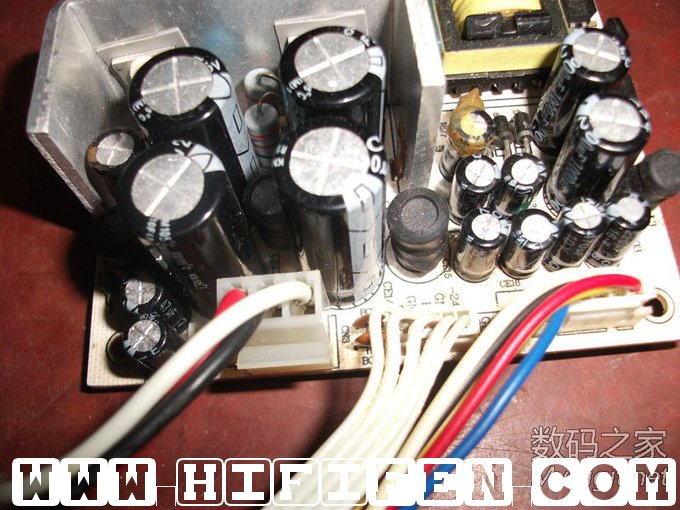

6)翻个身,来给电容、散热片、排线等来个特写

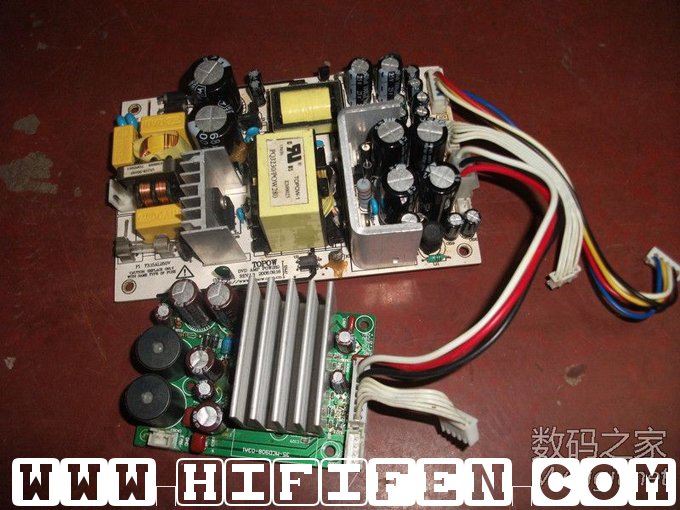

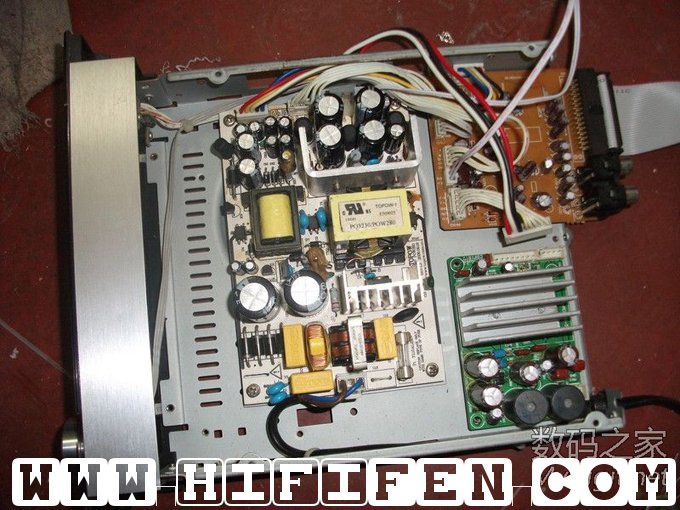

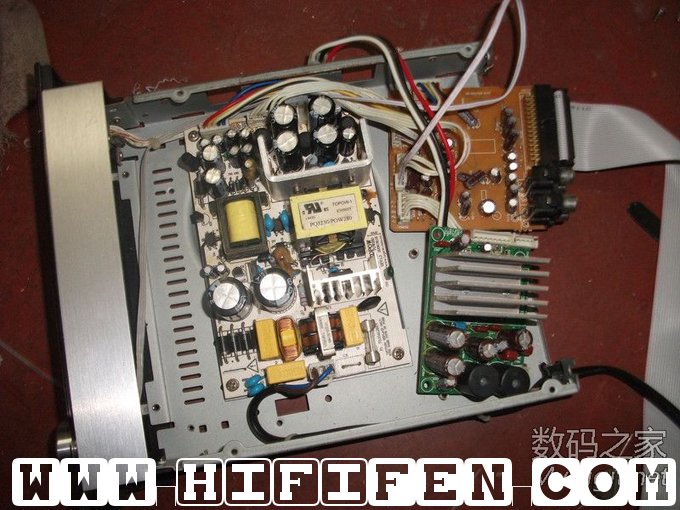

7)接上功放板的电源板——合照

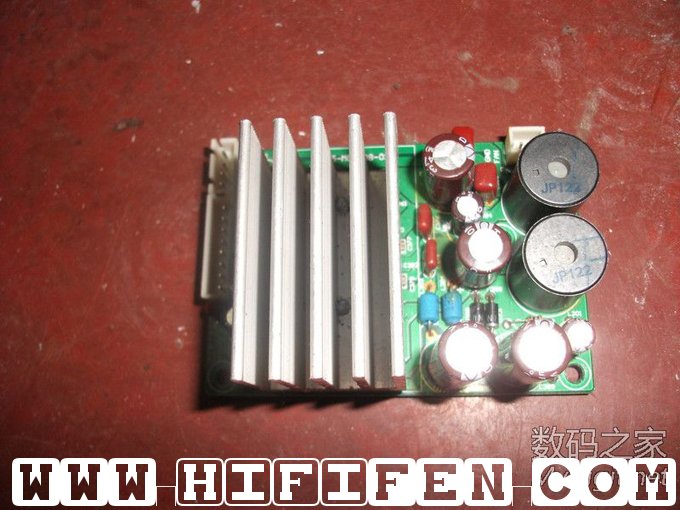

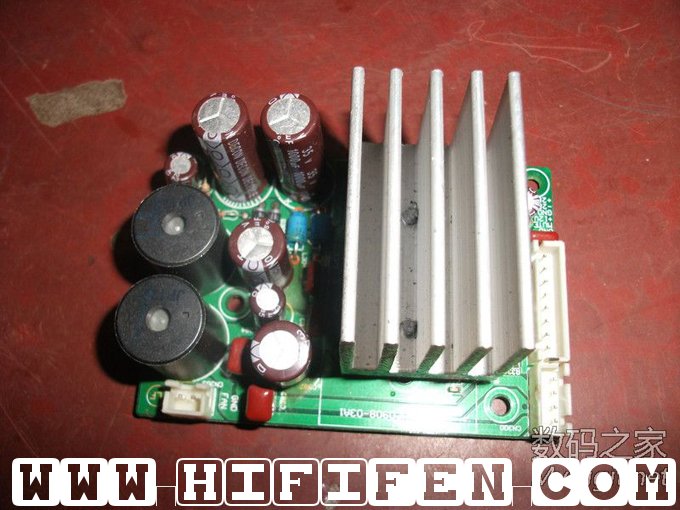

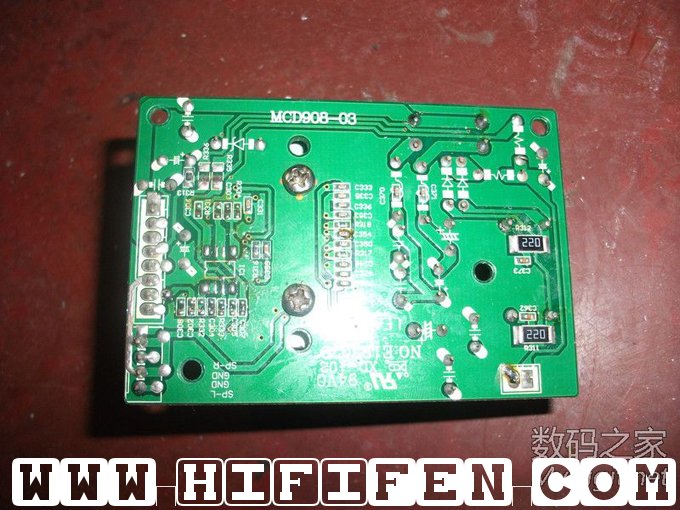

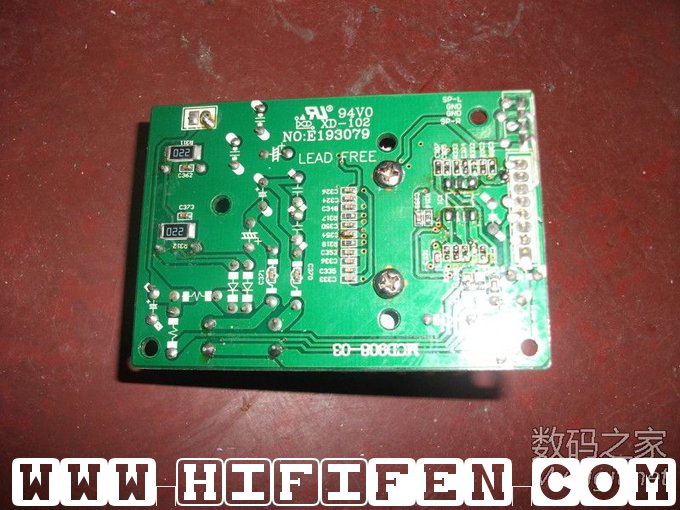

7.数字功放板特写:电路很工整,散热不大,这就是数字功放的优点啊!板子背面的电阻电容有被拆过的痕迹,还有个小IC被拆了,可能是运放,找不到电路图不敢乱折腾,估计功放IC正常.

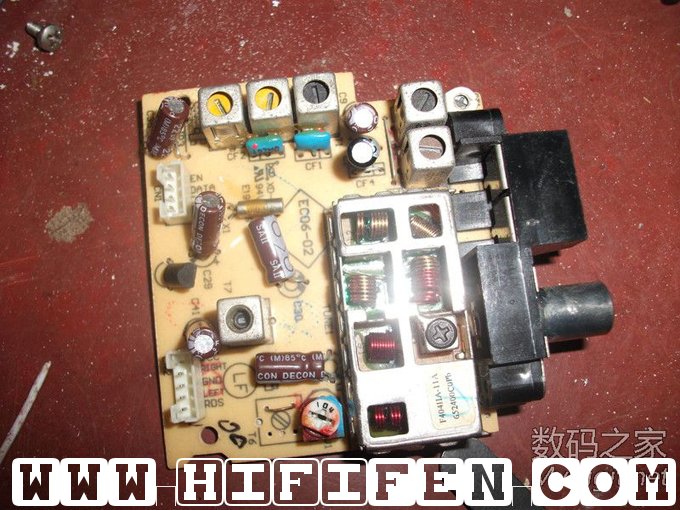

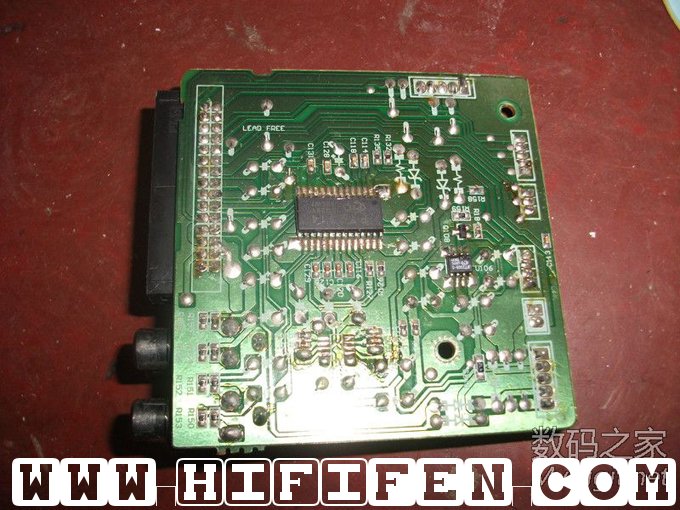

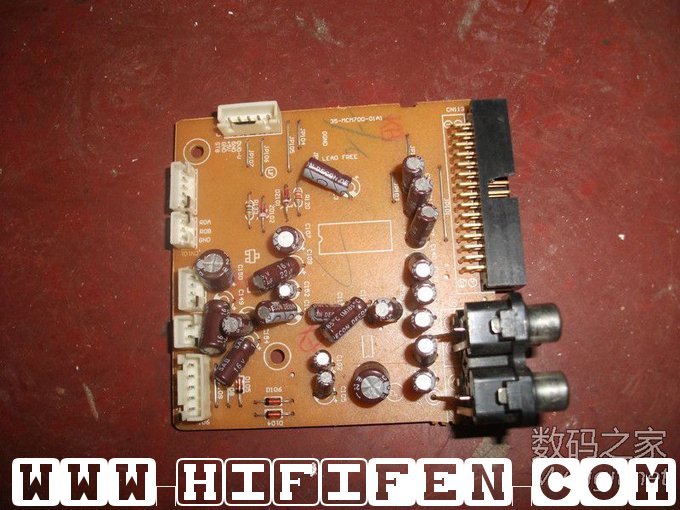

8.最后上音效处理模块和收音机模块,音效处理模块是在功放机里的,用的PT2314的IC,收音机的用的是德州仪器的,具体型号自己看图片,我也不清楚这个IC怎么用.

1)音效处理模块:兼两机的链接

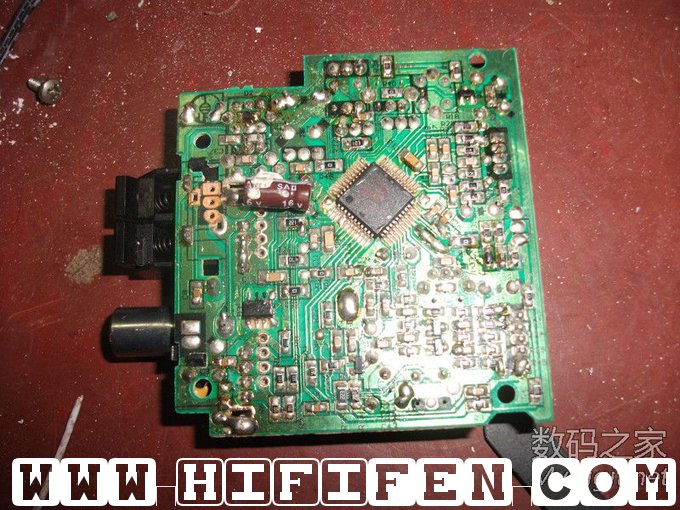

2)收音模块

到此完工!
