拆修日本原装JVC功放

时间:2014-03-31 15:49 | 作者:Hida | 文章来源:【Hi-Fi粉丝团】 | 点击次数:800次

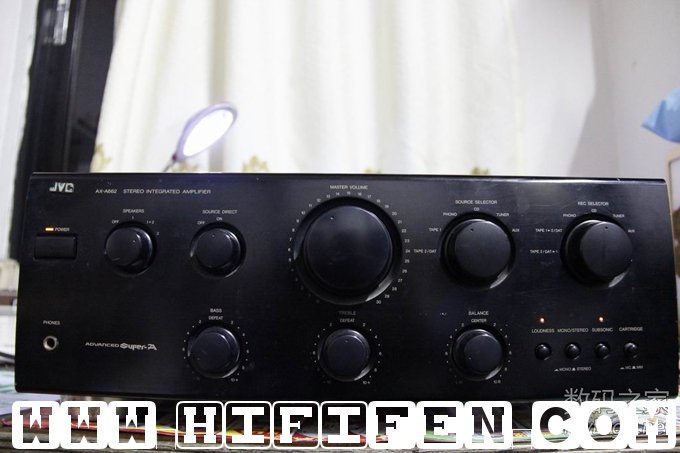

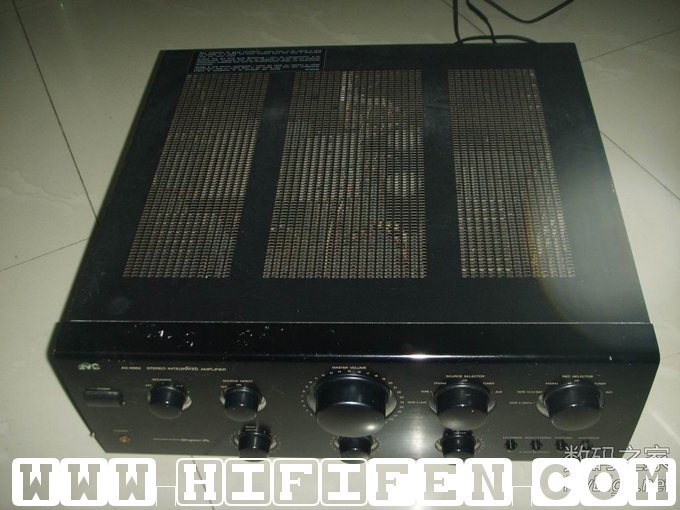

  日本JVC原装功放,狠狠心花了不少钱才买回来,郁闷的是还没用多久,有一次开机就烧了保险,只能自己拆开试着修一下了。

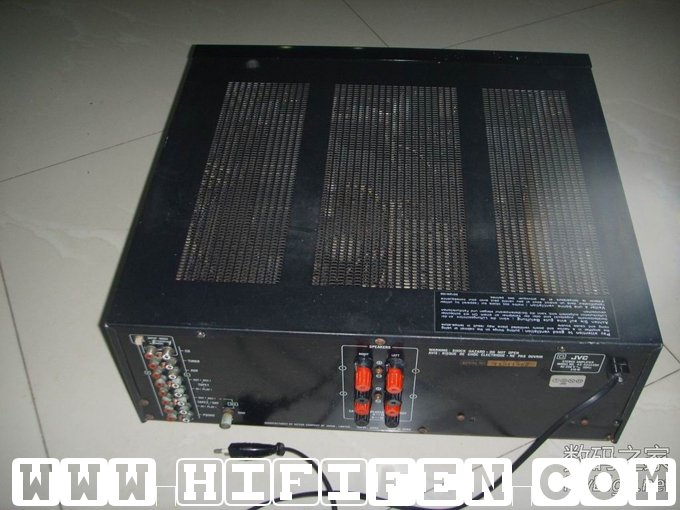

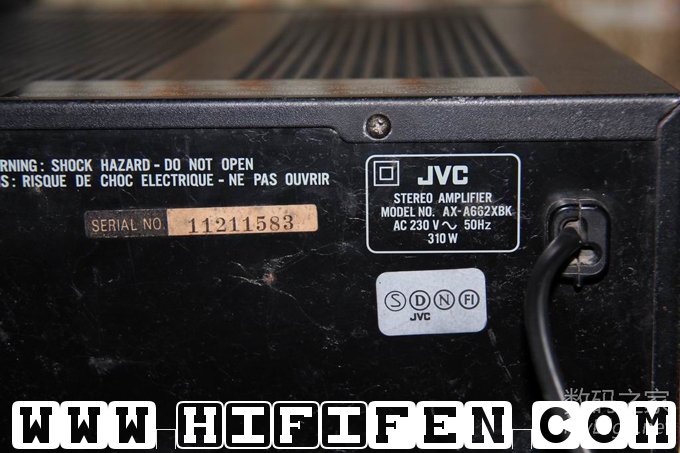

  机箱背面

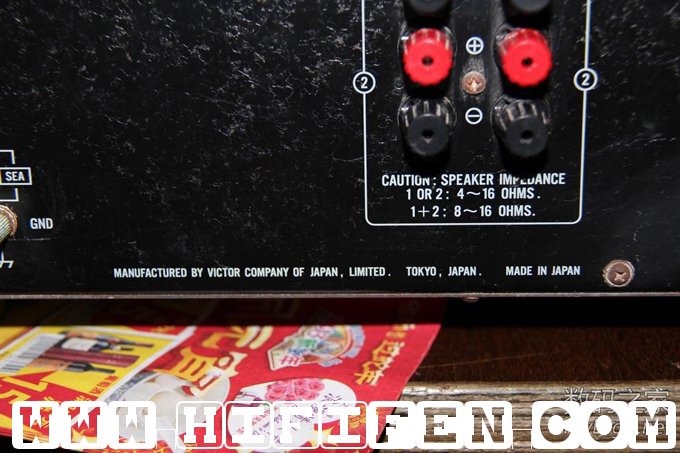

  MADE IN JAPAN

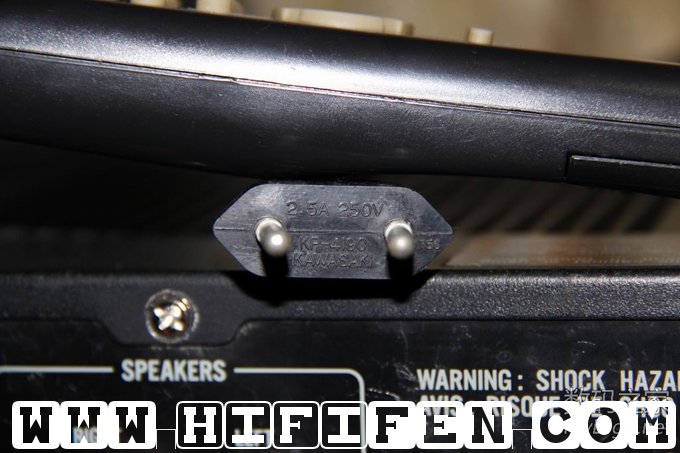

  川崎插头

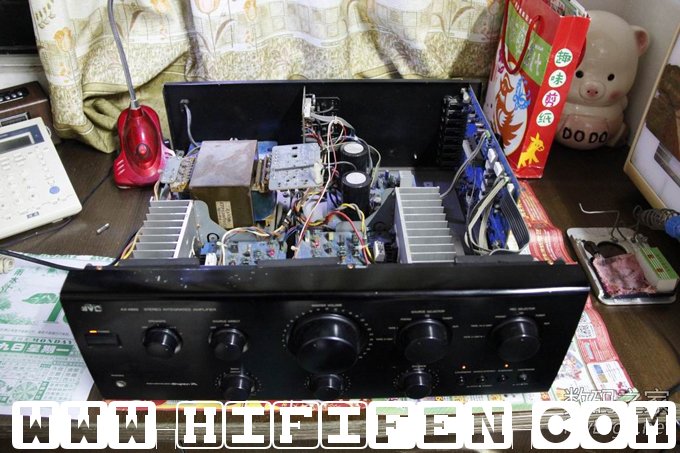

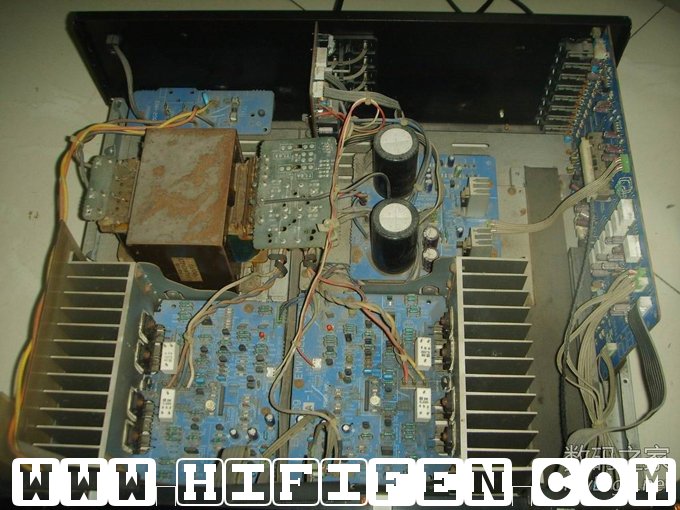

  机箱内部

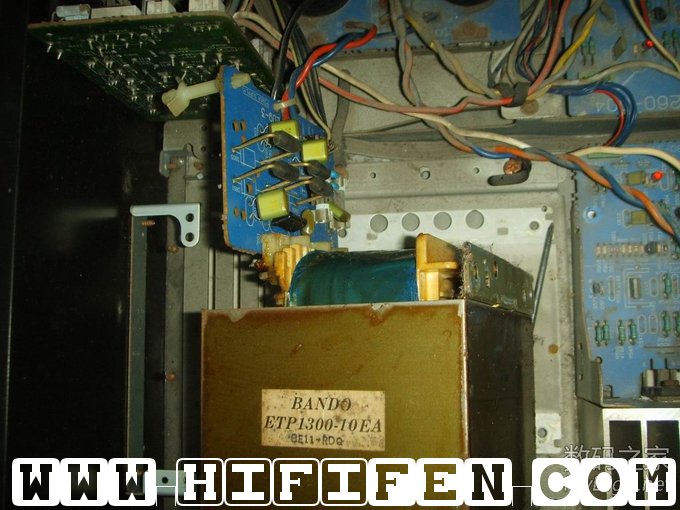

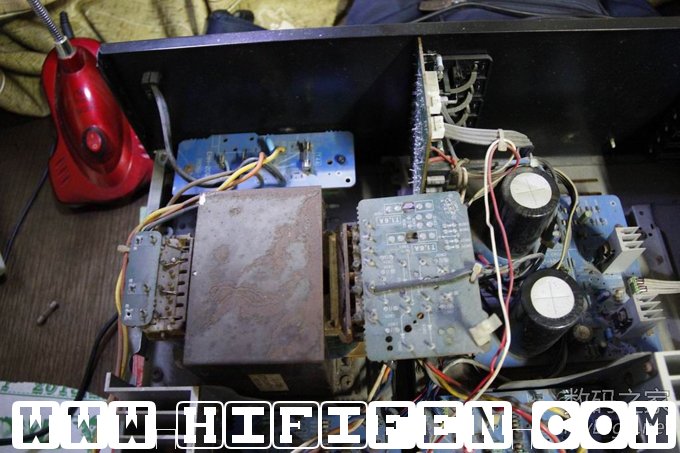

  变压器

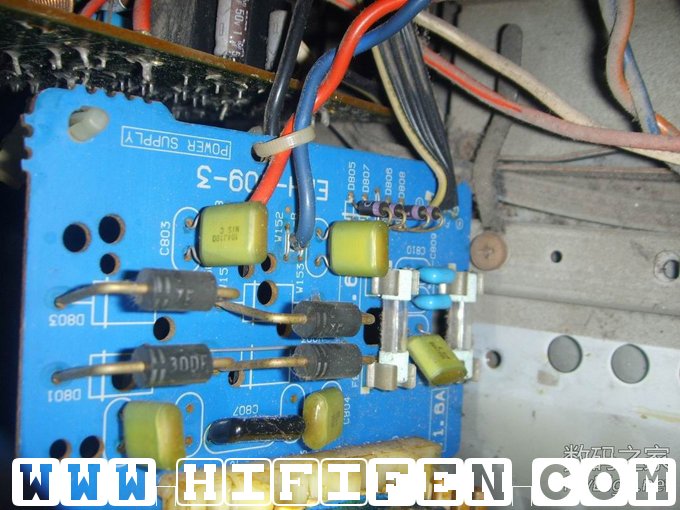

  这还有两颗6A保险

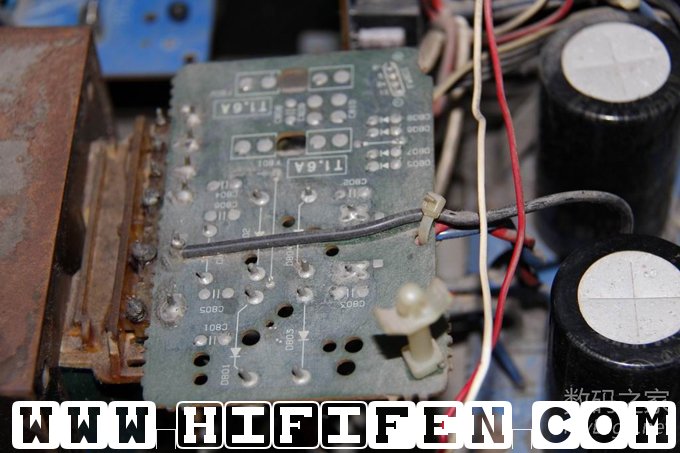

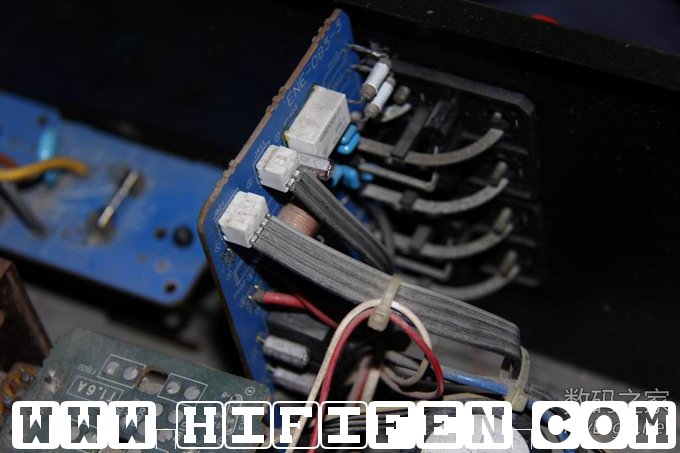

  变压器电路板特写

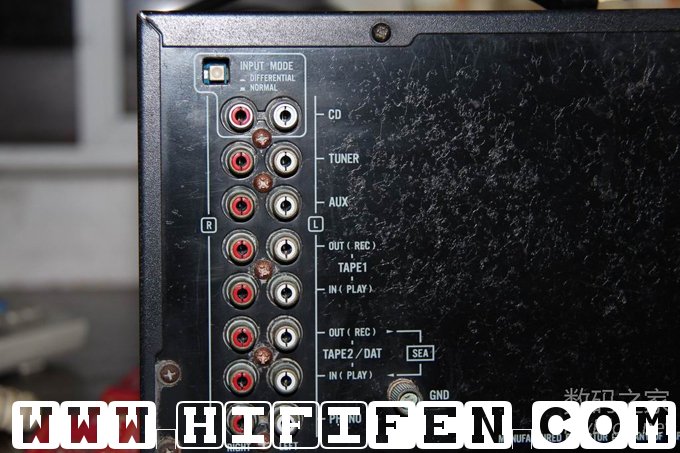

  输入



  输出

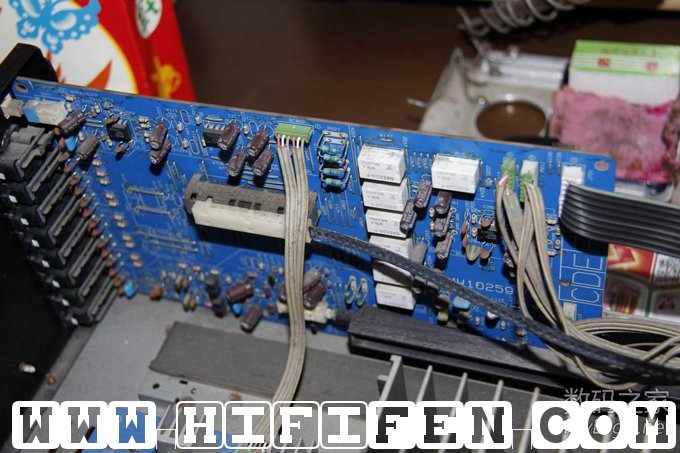

  前控制板

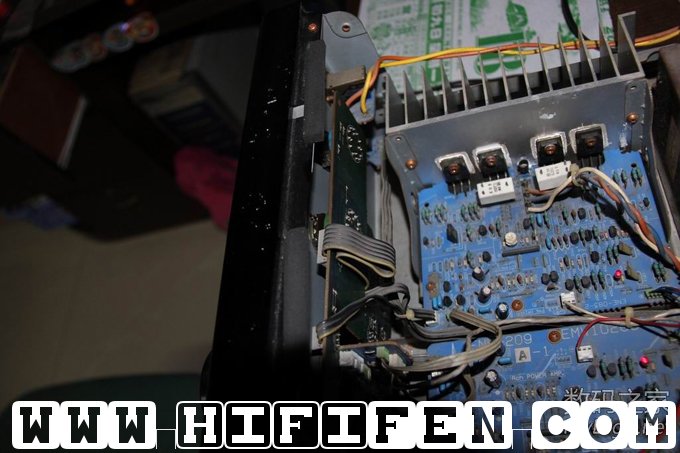

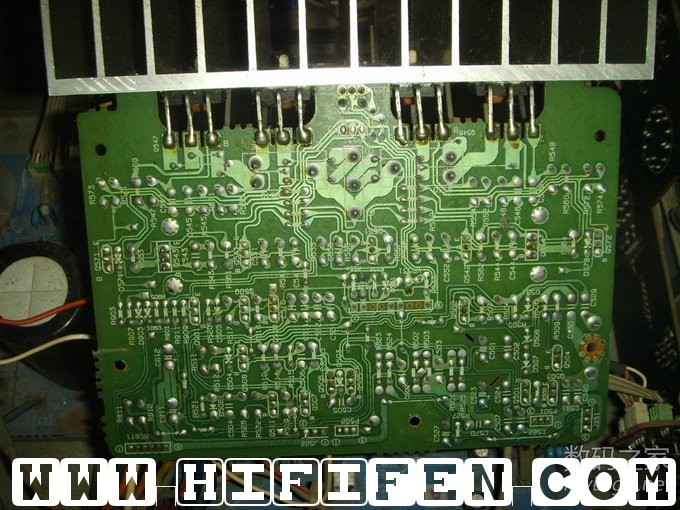

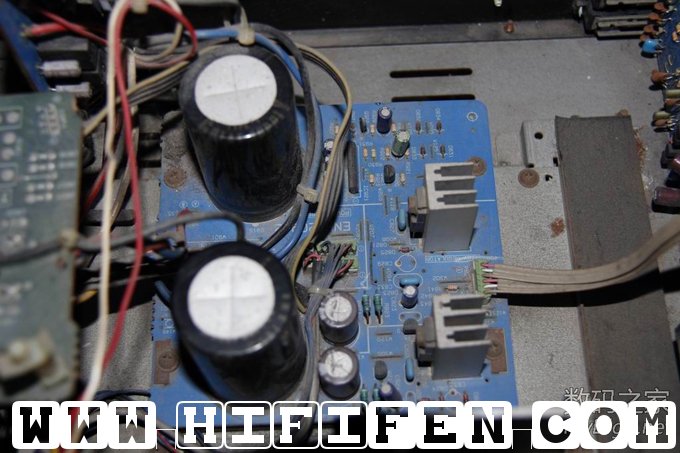

  功放板

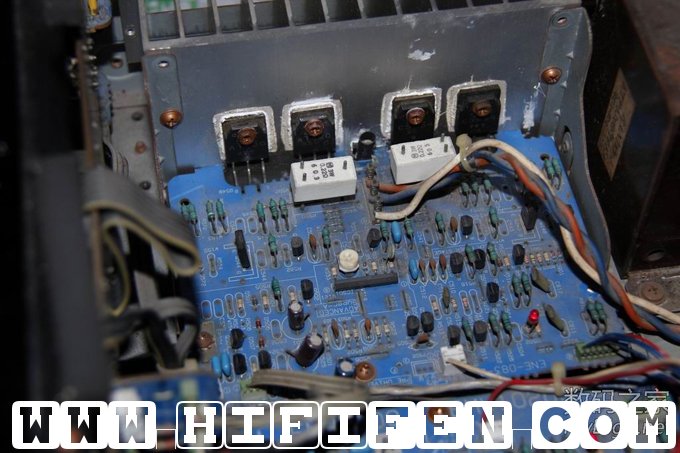

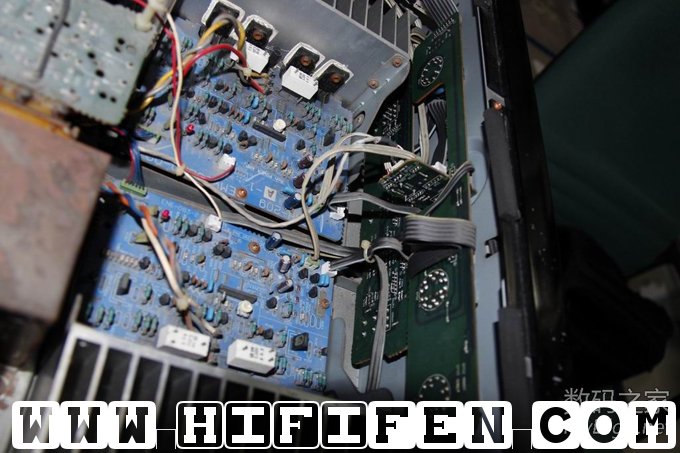

  另一声道功放板,也是本次维修的主角

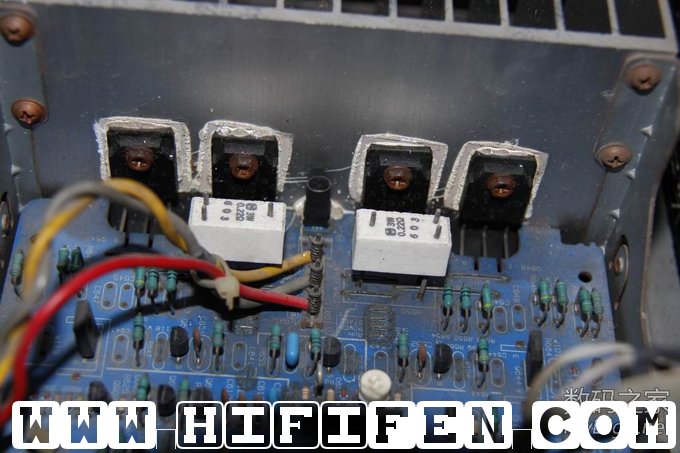

  两声道共4对功放管,一边声道两对,经检测2对管坏了3只

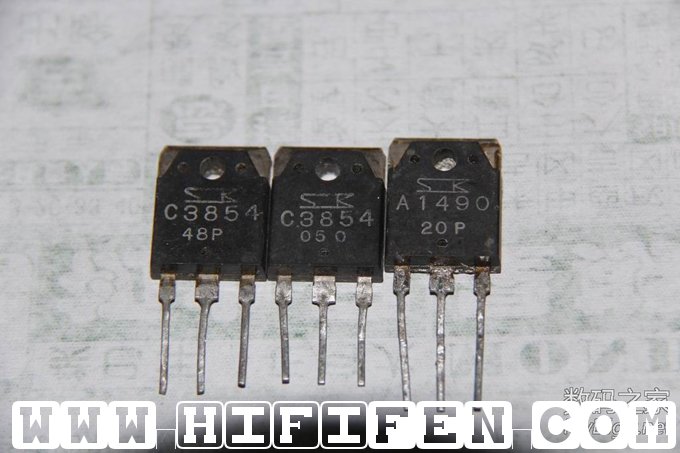

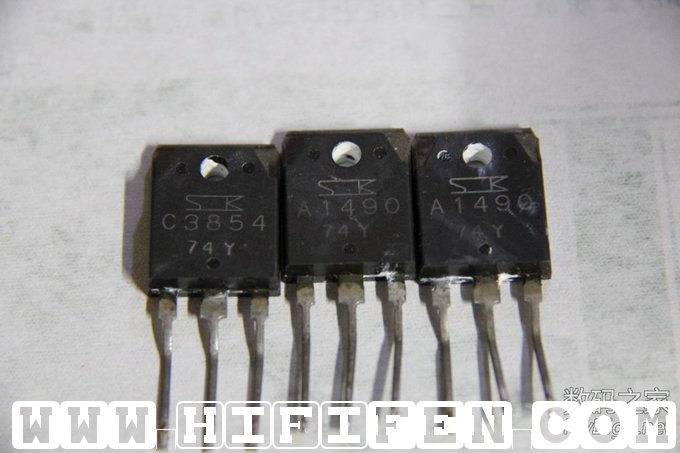

  再测推动管及相关电阻均无异常,拆下的旧对管

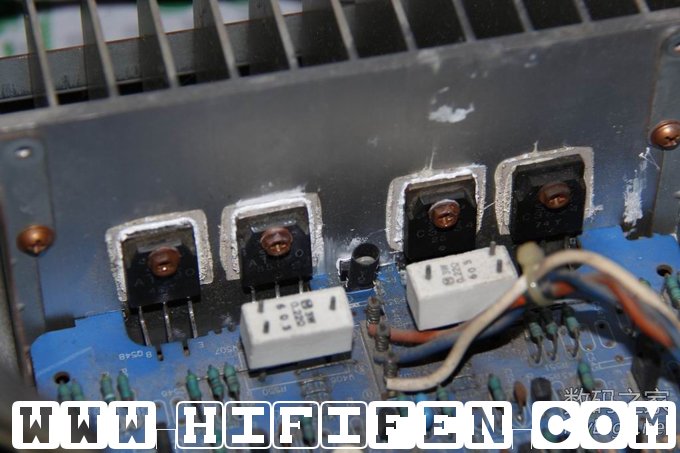

  买回新的管子,装上

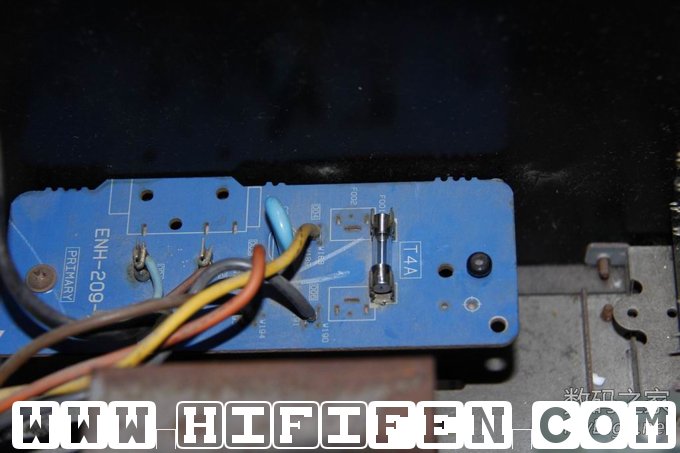

  换上新保险



  上电试机,灯亮,有继电吸合声,本次维修宣告成功。
