经典之作 雅马哈REV500数码混响器拆解

时间:2014-03-12 10:49 | 作者:Hida | 文章来源:【Hi-Fi粉丝团】 | 点击次数:800次

YAMAHAREV500数字混响效果处理器属一种性价比较高的效果处理设备,20BIT、44.1KHZ采样,100个预置程序,在多数场合均能提供不错的效果。标准机架式,97年的产品,看上去还比较新.

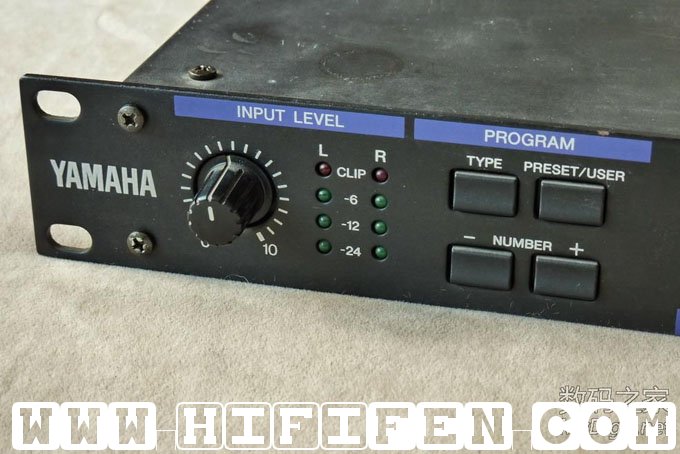

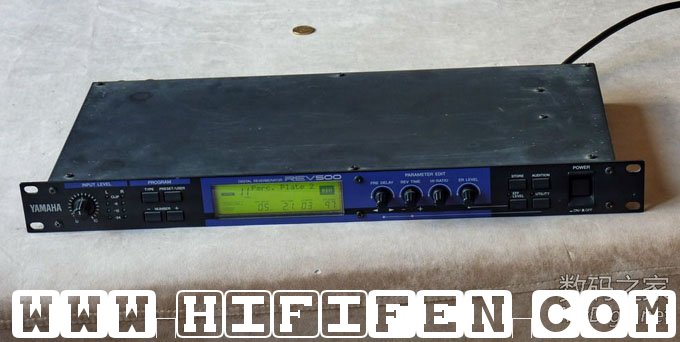

先看前面板

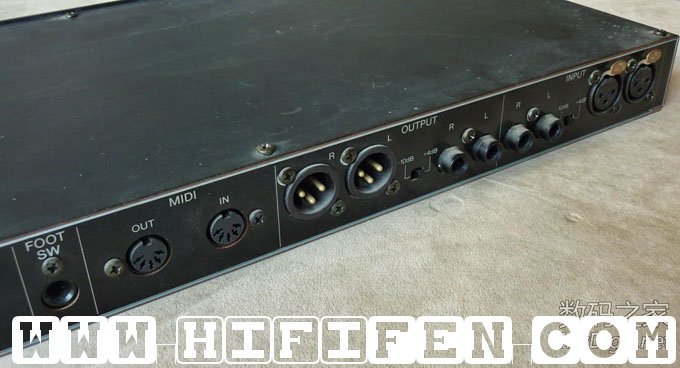

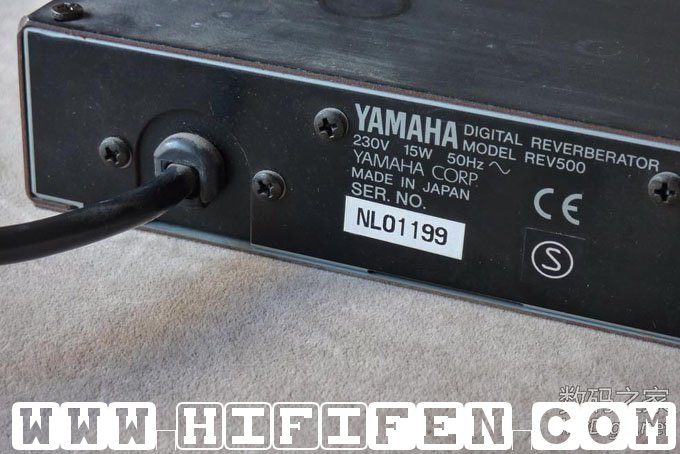

后背的铭牌和各种输入输出端口

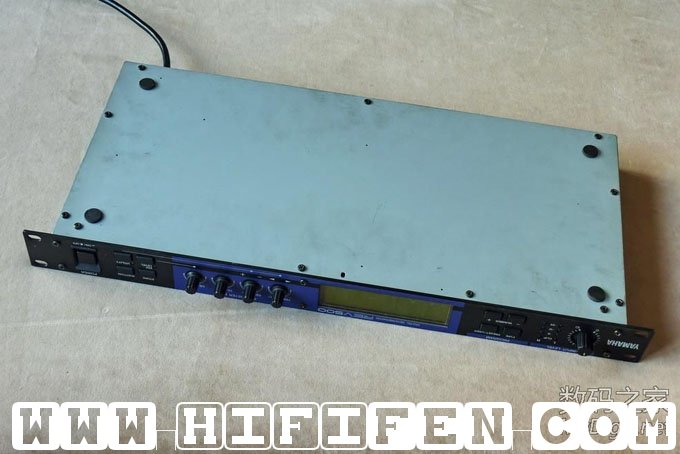

拆开要从底板下手,因为变压器和电路板是安装在上面的

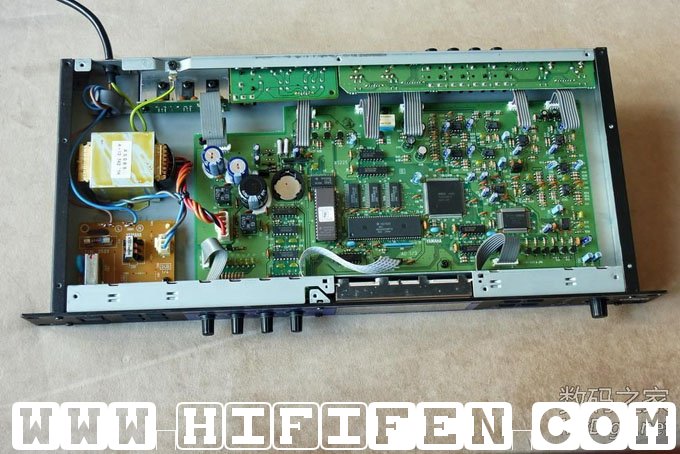

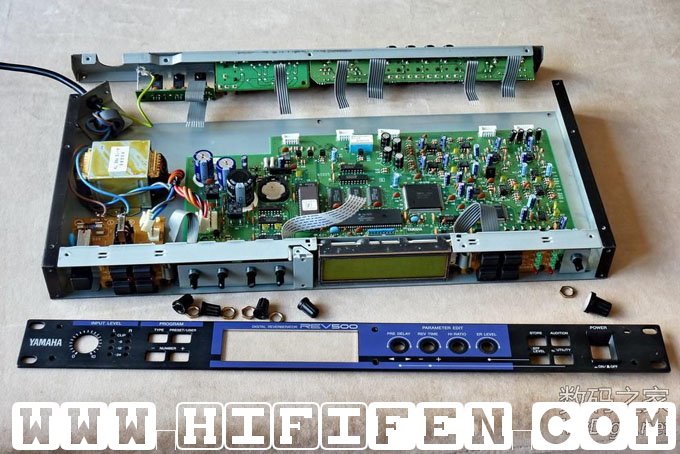

拆掉底板就彻底露了

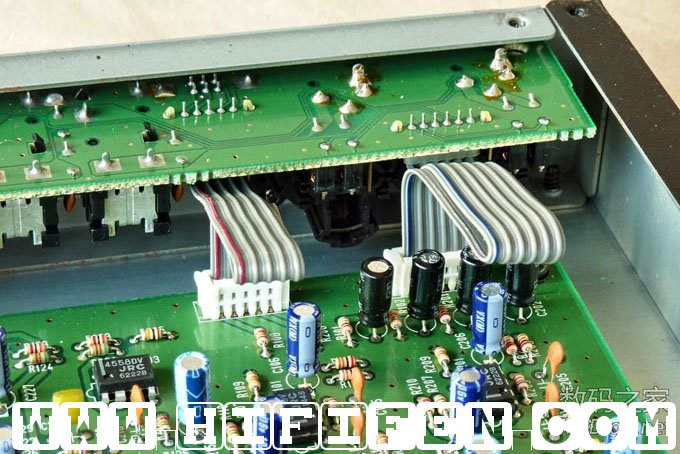

主板和前后面板间都是接插排线连接

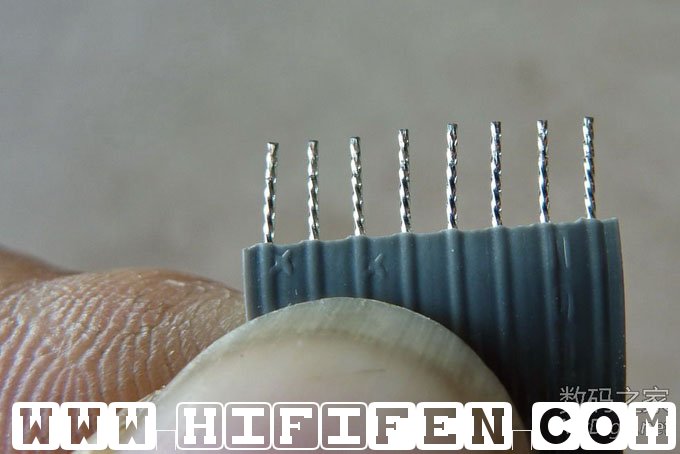

排线质量挺好,线都是上锡的,十几年了依然闪亮

拔下排线,卸下电位器的固定螺母,就可以彻底拆解了

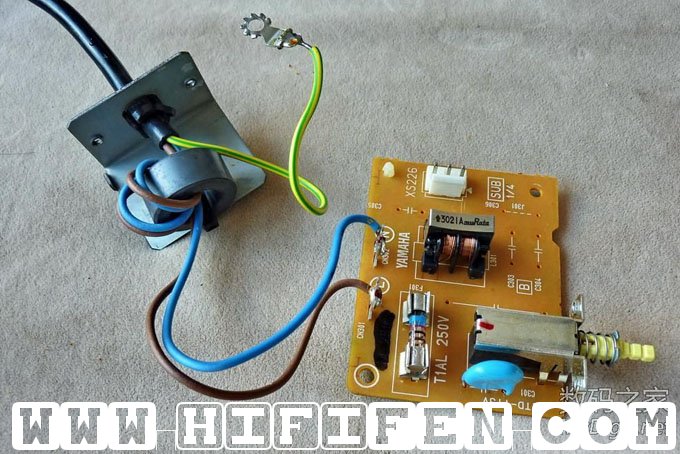

先从源头开始,电源线经磁环保险和简单滤波至开关

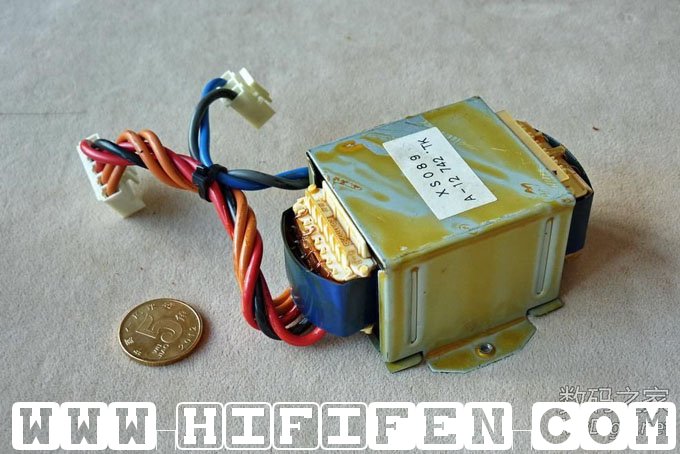

到变压器,这牛不错

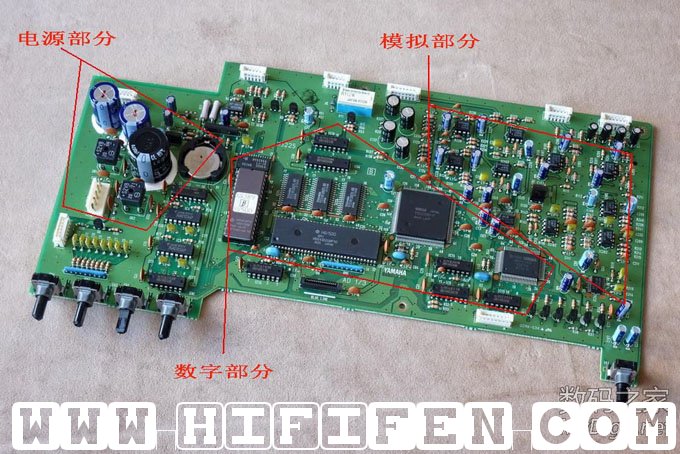

牛出来就到主板了,我把它大致划了三个区域,电源部分,模拟部分和数字部分

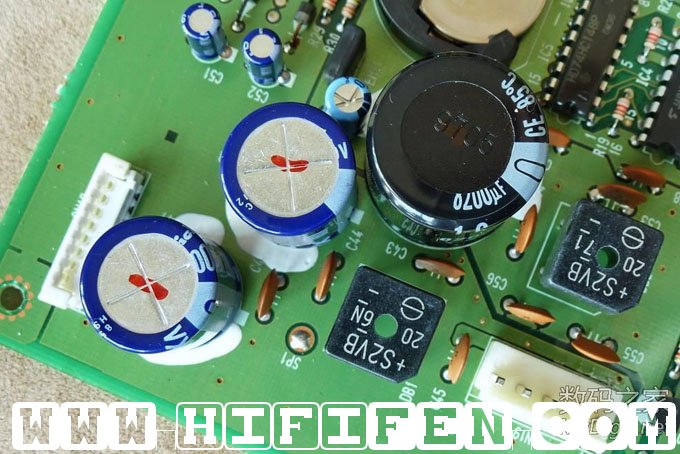

先看电源部分,俯视图

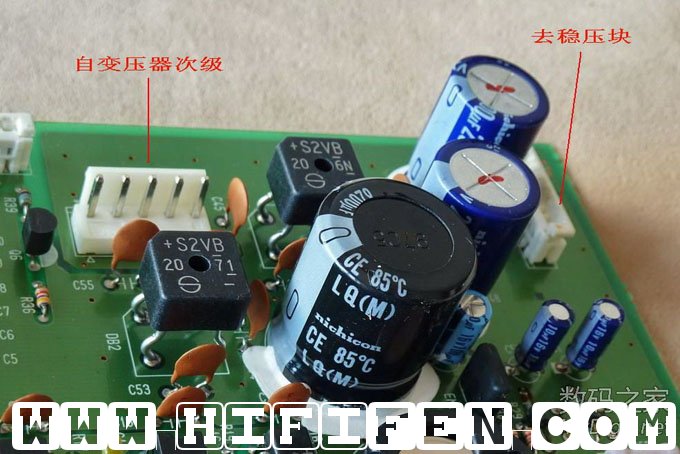

斜视图,整流滤波后经排线通到后背板上的稳压块

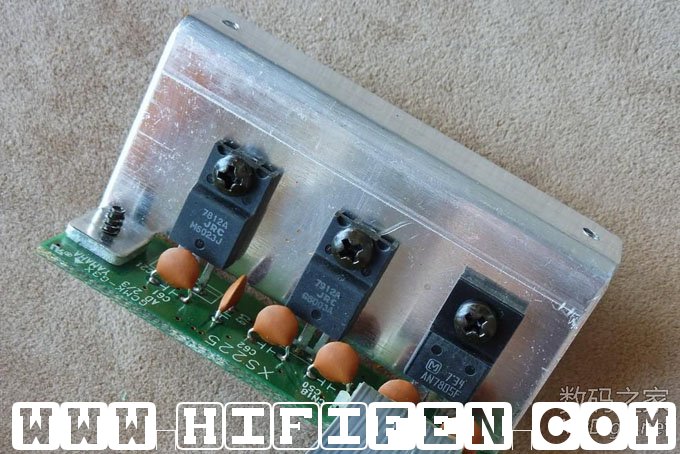

7812和7912为运放提供正负12V电压,7805为数字电路供电

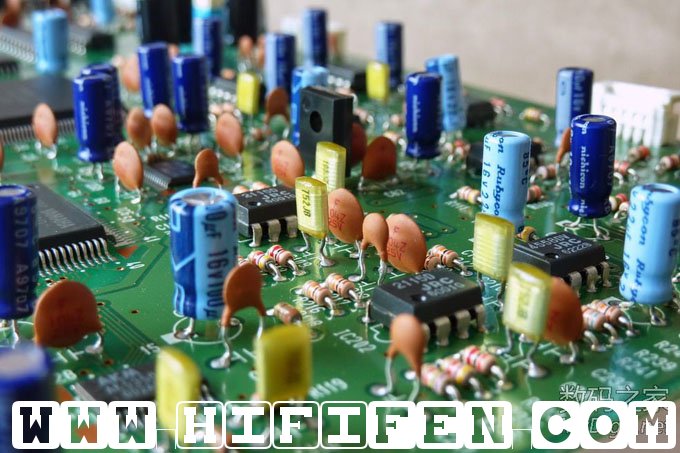

这是模拟信号部分

像小村镇还是小树林

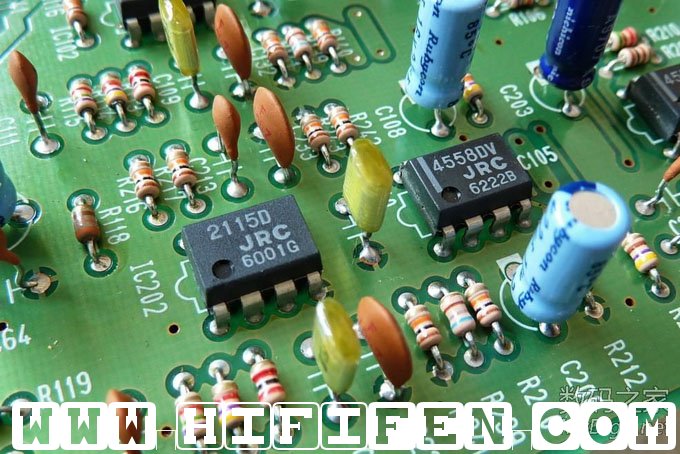

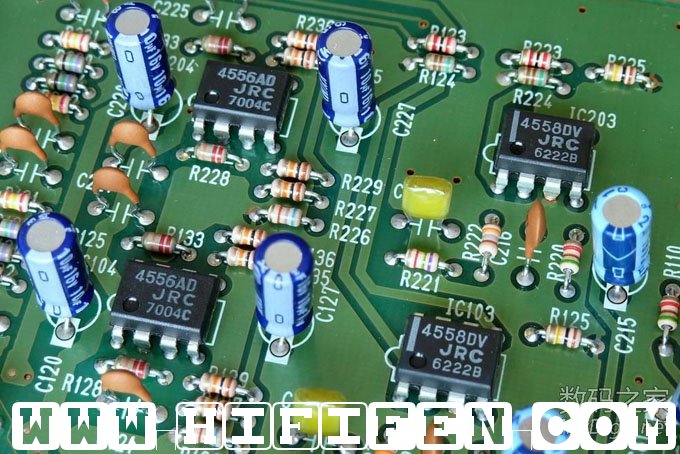

用4558做电压放大,4556驱动能力强,做的是输出

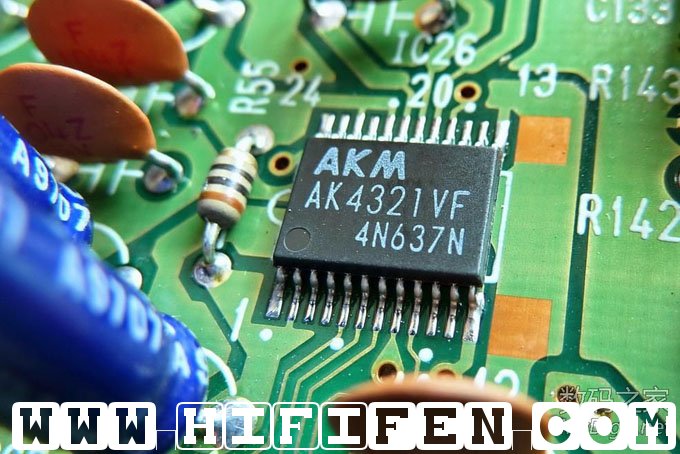

AK4321-VF是96KHz,20Bit的双通道模数转换器

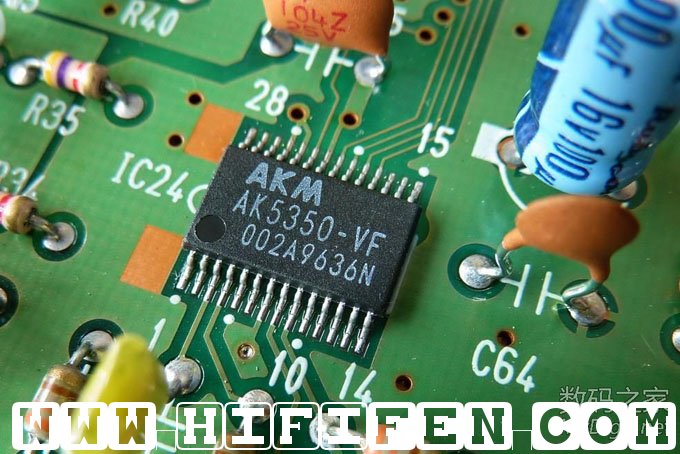

AK5350-VF是96KHz,20Bit的双通道数模转换器

这两种转换器和模拟电路之间通过低电压满幅运放2115来连接

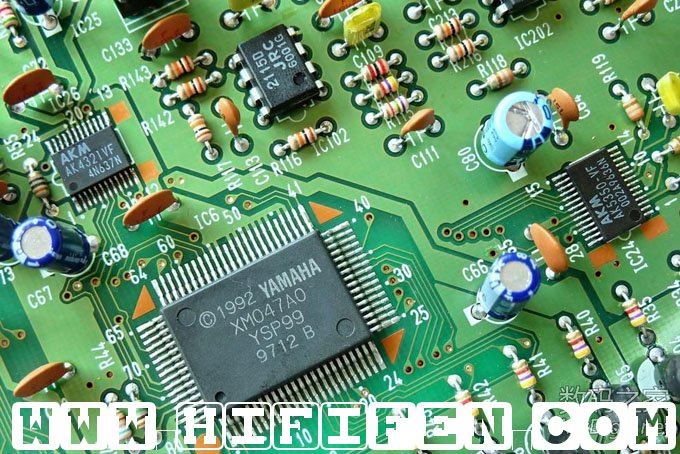

这块YSP99接管了以上两个转换器,与核心数字混响电路YSS228D-F连接

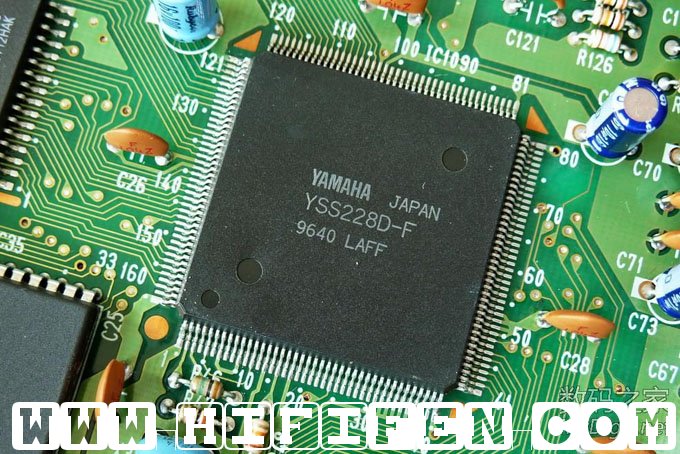

此YSS228D-F就是这台机器核心的数字混响电路

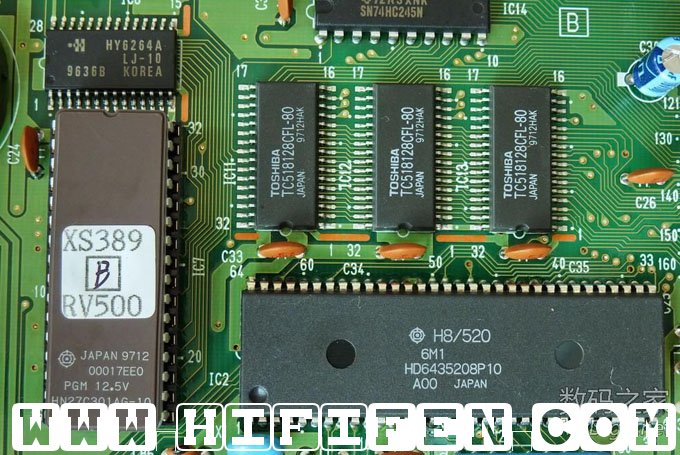

预置程序及用户自编程使用的RAM,EPPROM等

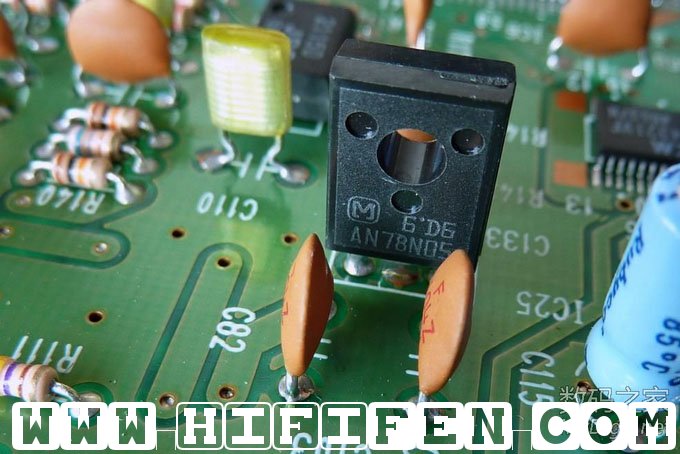

78N05,我第一次见

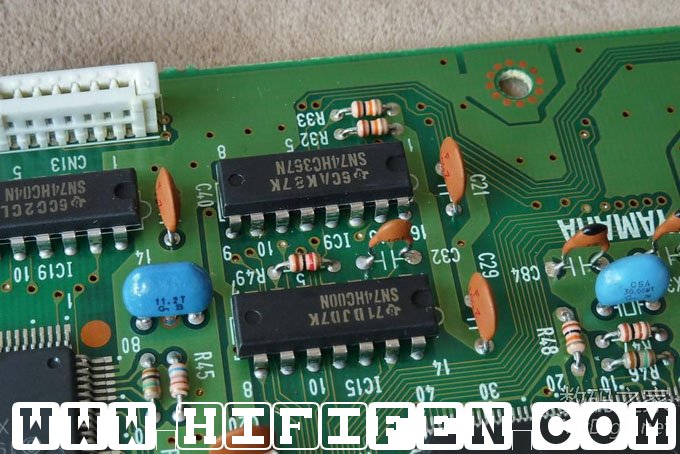

几块通用数字电路来处理按键信号

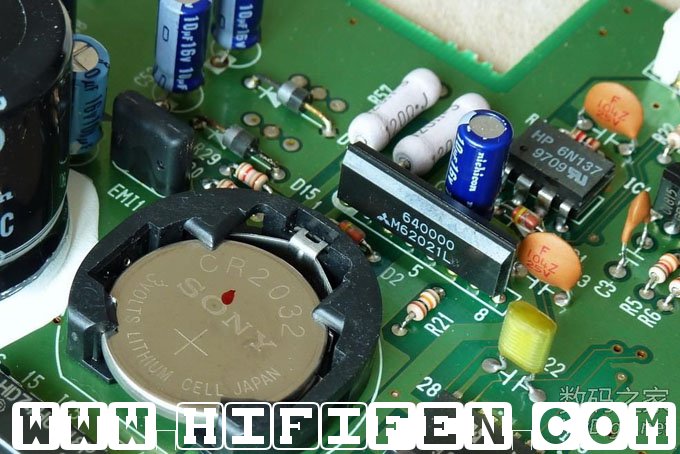

记忆电池及内置开关的复位电路M62021L

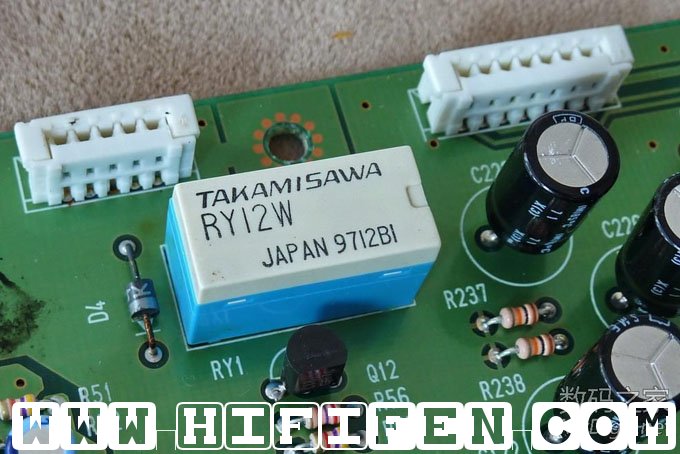

输出切换继电器

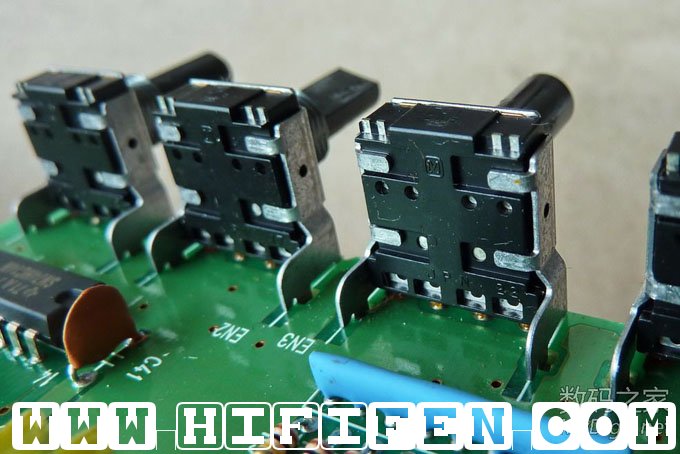

电位器是松下的

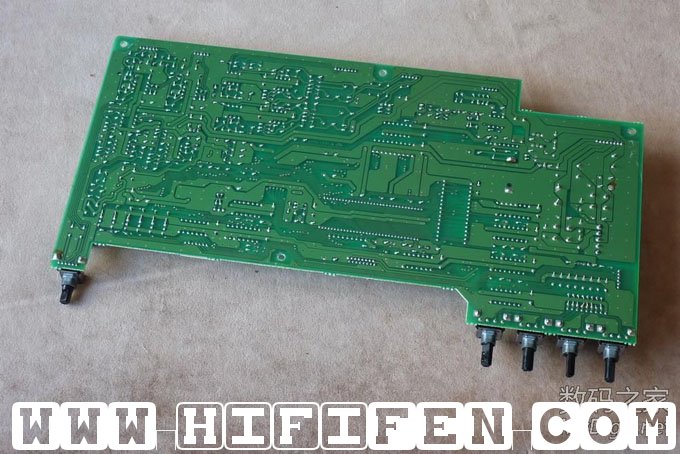

电路板反面,很干净

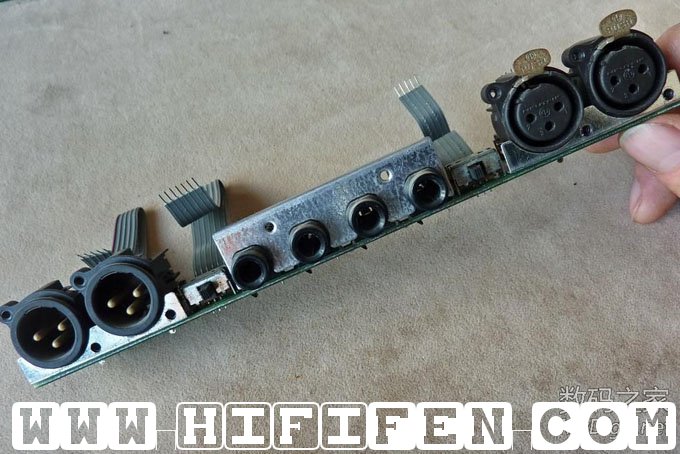

输入输出端子板

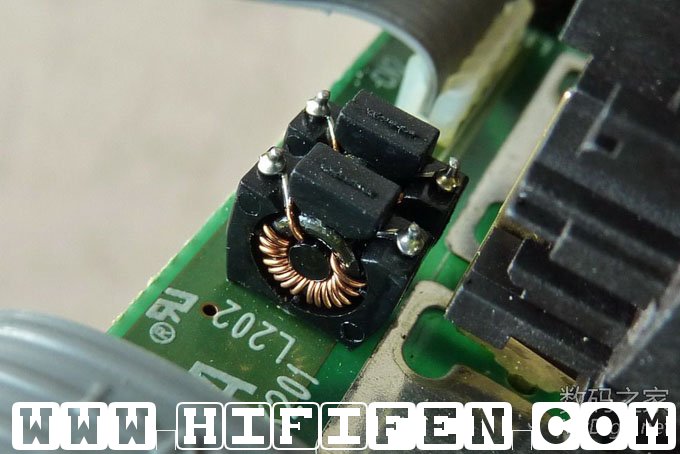

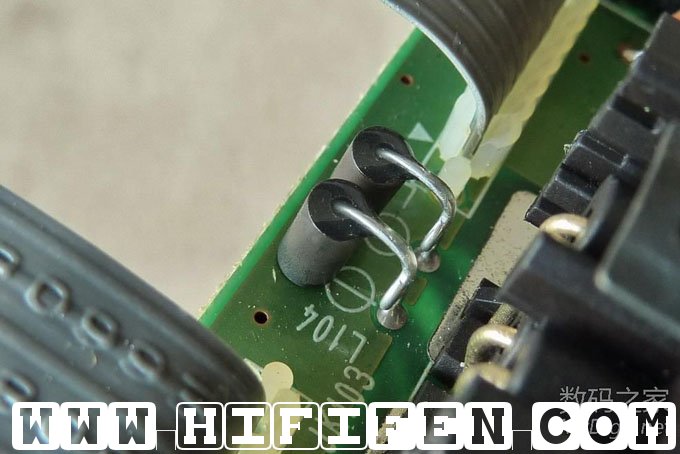

接口使用的电感

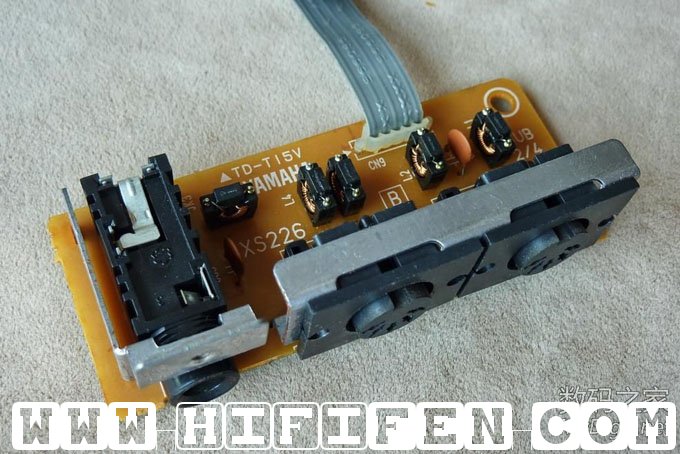

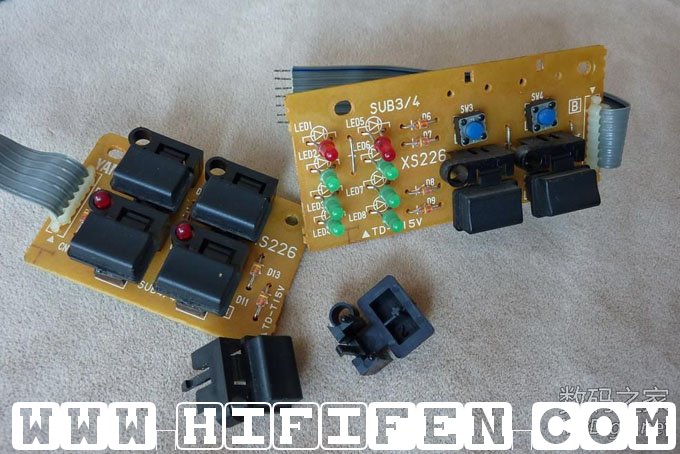

面板上的按键,指示灯

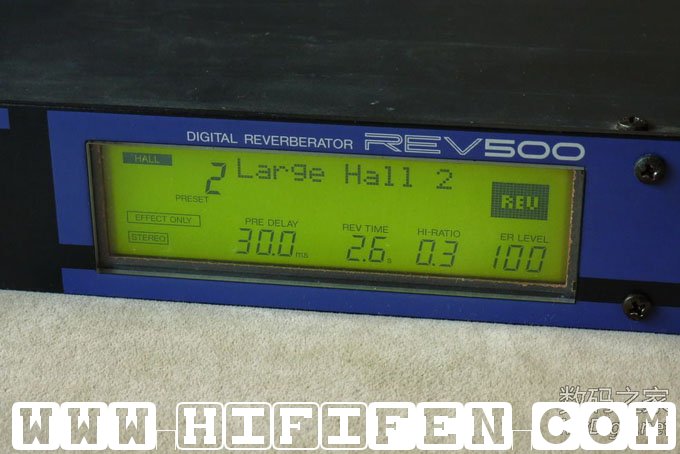

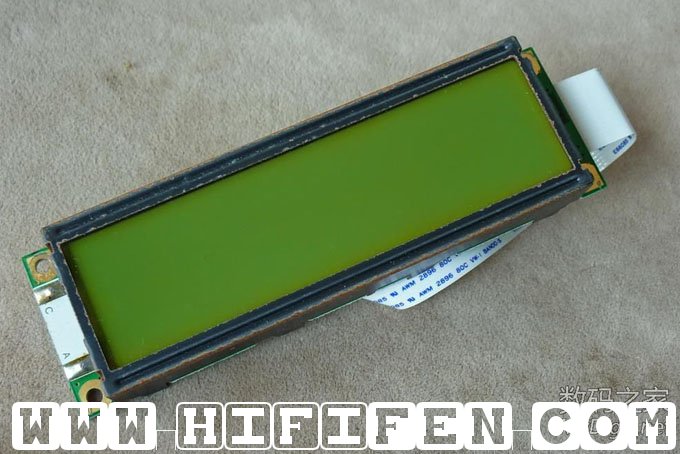

液晶显示屏,金属边框

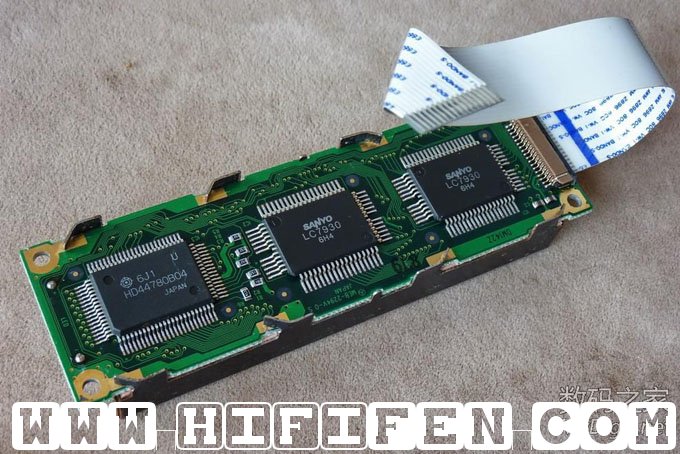

反面,仨驱动块

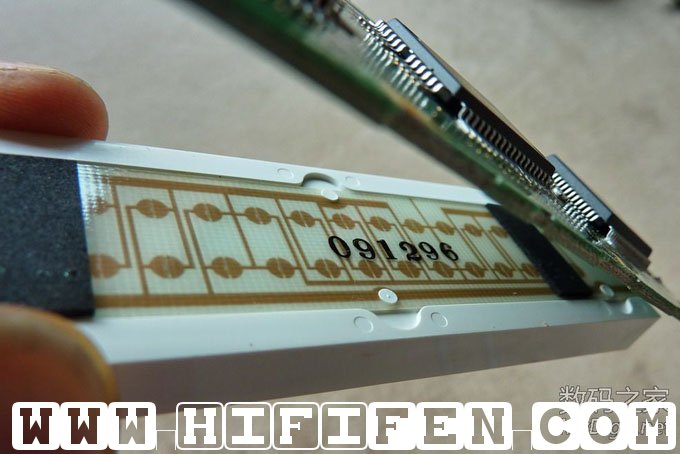

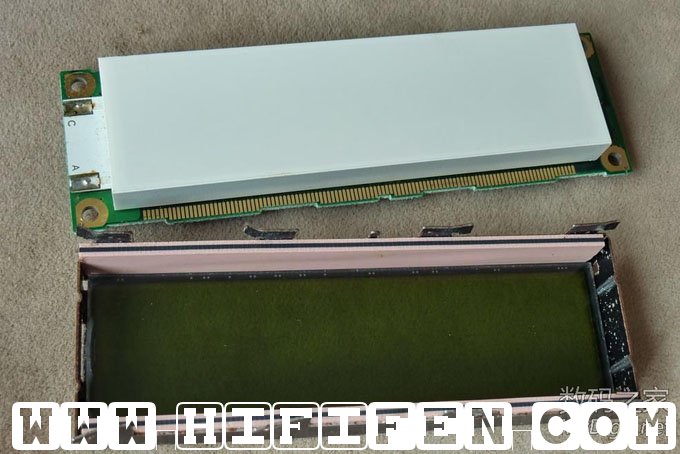

分开后可以看到背光板

里面一排LED

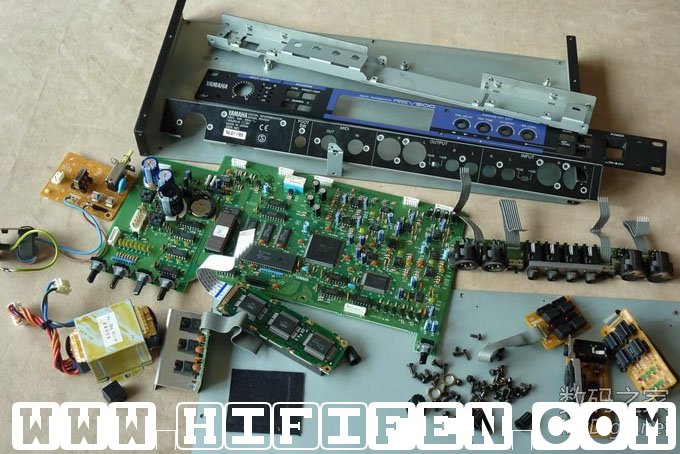

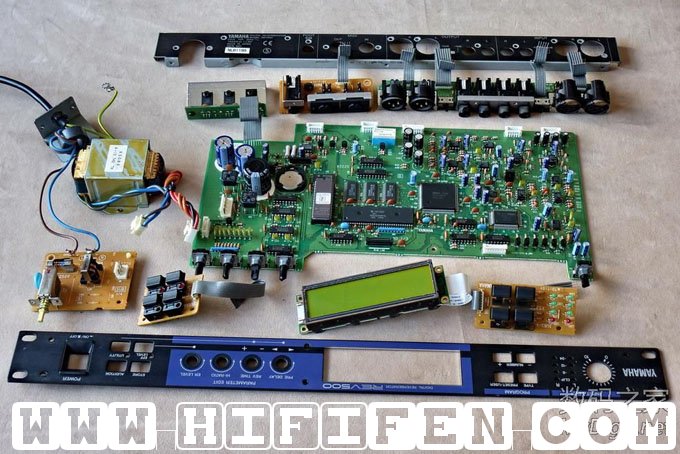

惯例合影,这家伙螺丝好多,做工也很好,只可惜是单位的,用的人不会调居然说这东西不好叫我修,又给了我一次拆机的机会.
