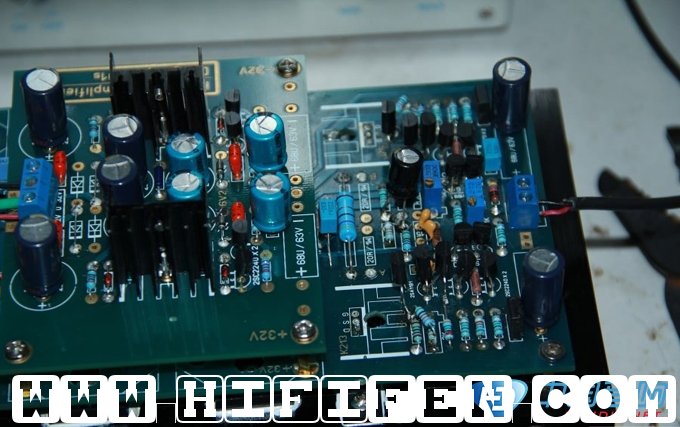

功放做好有一段时间,一直在调声,后来改线路,调了很久,终于调到自己想要的声音.电路图如下(实际电路有改动).

清晰无码大图

输入:K170、j77 2ma电流

电压放大2705/1145,6ma电流

预推动715/756,6ma

推动4883/1859,40ma

电流4281/4302,100ma

电阻:0.1%SEI1/4W电阻,10PPm温漂(再经过电桥100%配对)

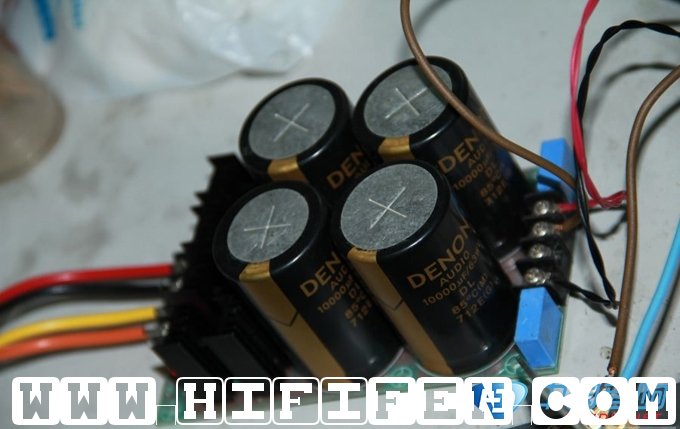

滤波:世昕代工DENON + 红宝石组合

测试条件:6欧无感电阻(纯阻负载)

输出交流电压15V(37.5W输出功率下)

取样电平:-0.4dB(只测一声道,数据图里面以左声道为准)

1、噪声指标

2、动态

3、频响范围

4、失真、失真+噪声

5、交越失真

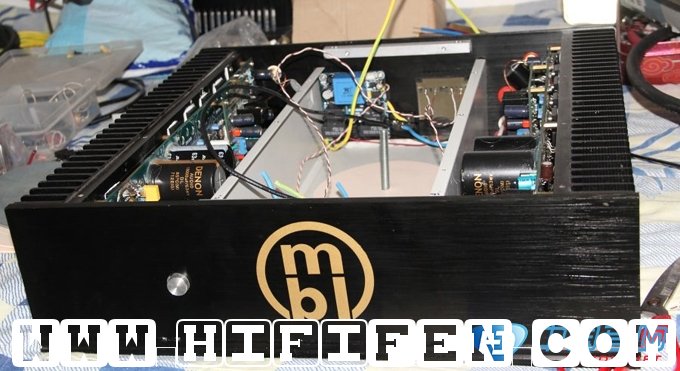

基本上,指标满意.实际听感,满意.散热器温度在50°左右,听交响最佳,非常耐听,表现比较全面.
