MT-12N套件个人口味改装记

时间:2014-03-13 16:39 | 作者:Hida | 文章来源:【Hi-Fi粉丝团】 | 点击次数:800次

本人的大推挽机声音不错,但耗电不低.夏日炎炎,为节能降耗,同时为方便摆放,在小空间内听音,趁论坛推出MT-12套件DIY赛活动,购得套件一套.为自用,同时自娱自乐DIY制作参赛.

本次套件到手,总体还是不错的.元器件分门别类,封闭在小袋子里.拿磁铁吸了一下,只有功率管的跳线是铁丝.当然焊掉.另外两个高压保护电阻为了纯正的电源,也去掉了,用铜丝短路.整流二极管用图示仪筛了一下,配对不好.改成了自己喜欢的型号,当然严格配对.

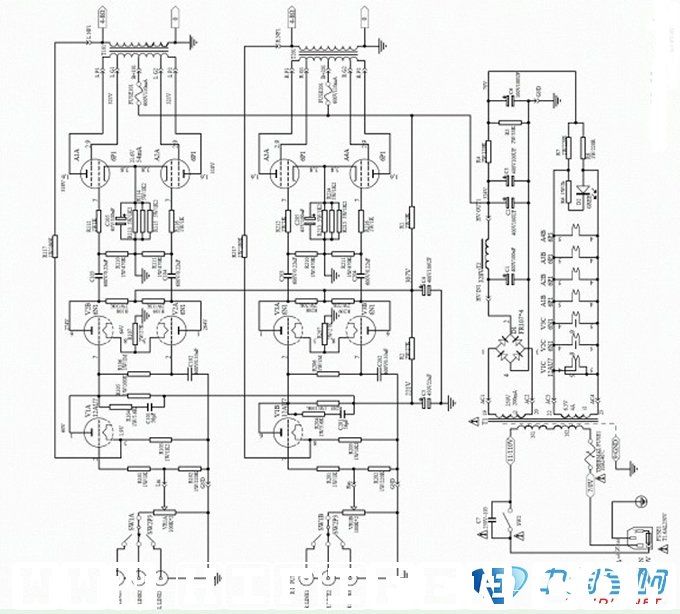

最重要的变化是:

1)用6BW6加转换座替换了6P1.因6P1帘栅耐压过低,而且曙光的管子本身帘栅脆弱.怕用旧了以后一不小心烧牛.根据BRIMAR的手册,6BW6做超线性,帘栅可以用到330V.转换座用6CH6转EL84即可.然后把线路板跳线成EL84用.最重要的是6BW6的1、2脚公用第一栅,但PCB板为了走线方便,借了第一脚走屏极接线,所以为了安全,需要把管座的第一脚剪去.

2)用8.2K反馈电阻,把大环反馈加深到将近20dB.结果总体线路稳定,未出现自激.

3)本想用ECC85替换6N1,因6N1声音略肉,瞬态不好.但ECC85不动元器件值无法输出足够的低失真摆幅.最后用6DJ8代换,能够和6N1输出基本相同的不失真摆幅.6DJ8 Mu值与6N1相仿,但内阻低,输入电容小,瞬态明显改善,不过对偏好"胆味"的人来说,可能偏快少肉.

4)根据个人口味,调整了部分阻容.

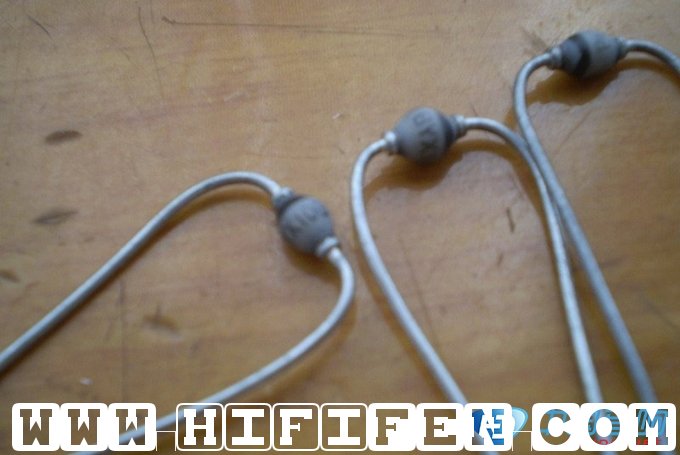

选用的陶封早期阻尼二极管整流,用图示仪配对.

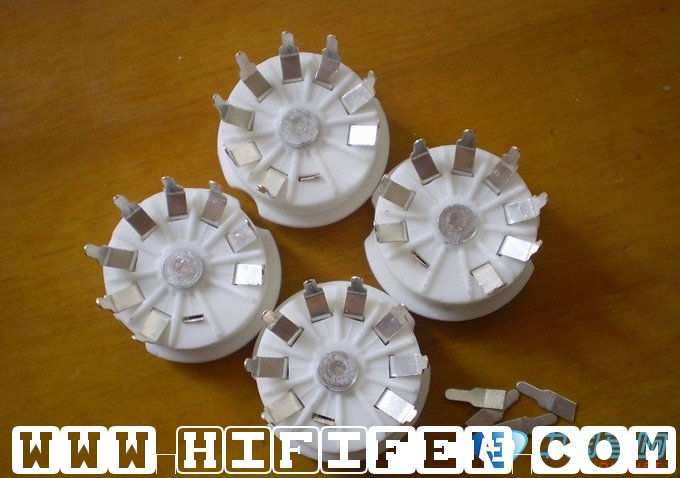

功率管管座截去第一脚

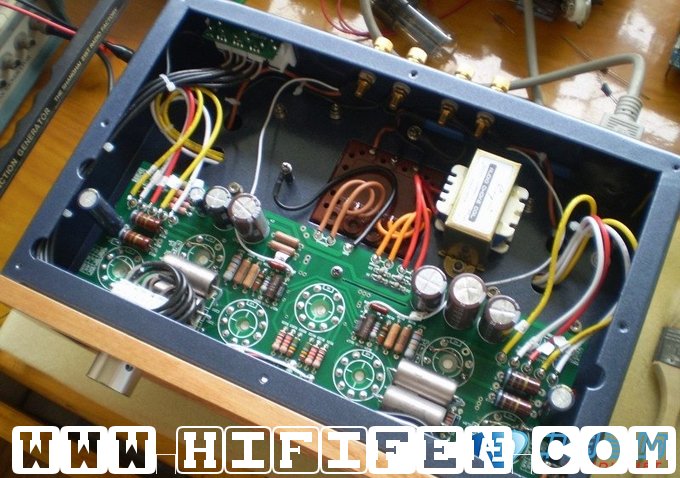

整机图片

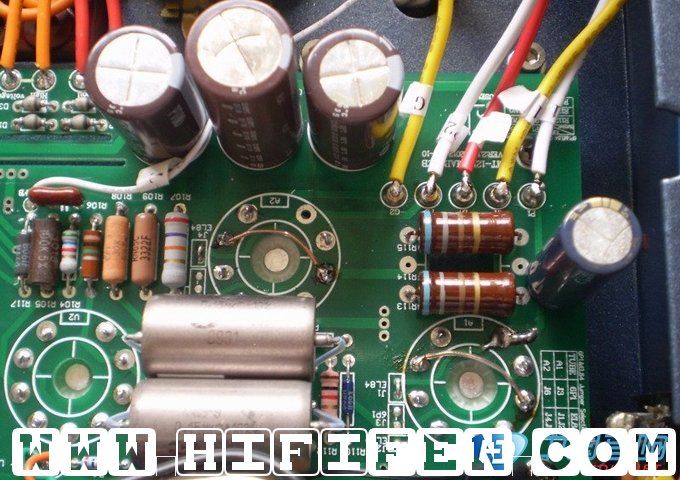

左边(从上面看)

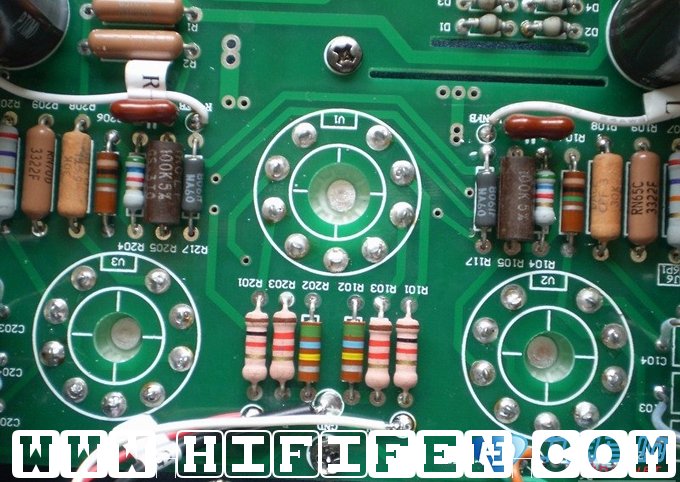

中间

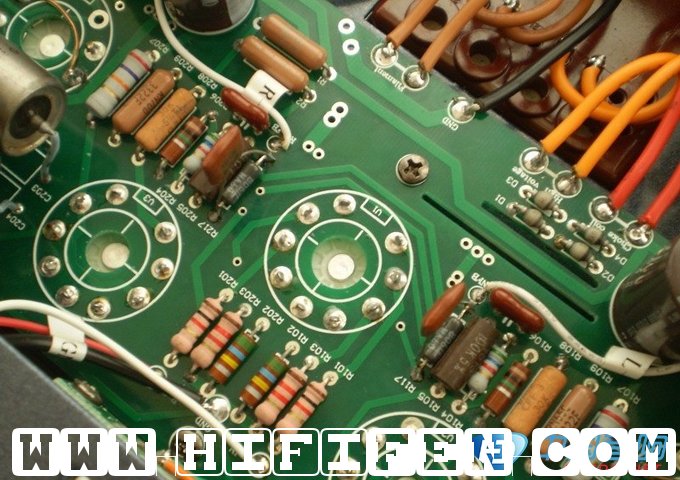

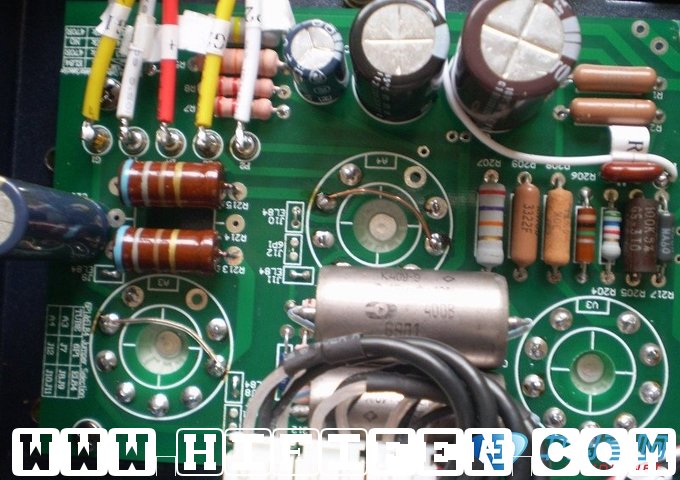

右边

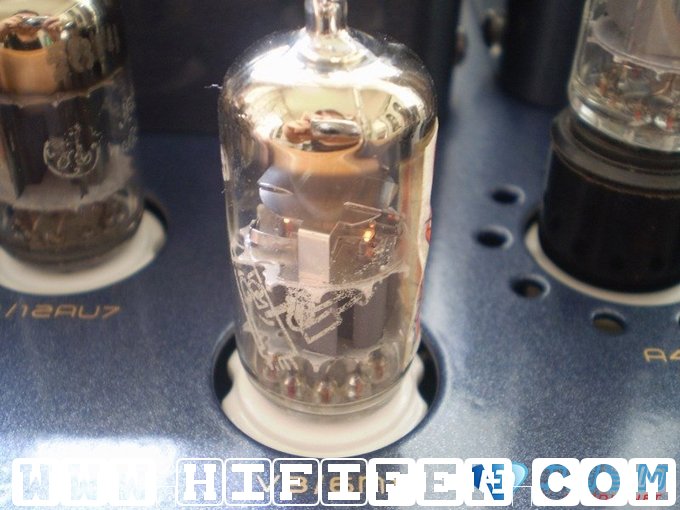

6DJ8

加补偿后,100pF银云母,已经有点偏大

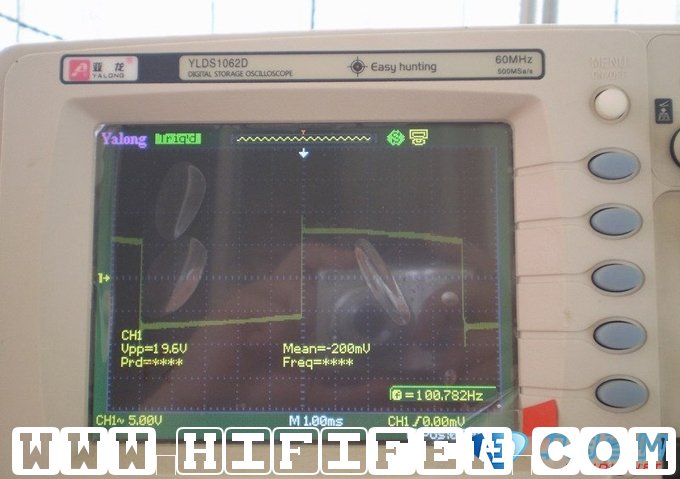

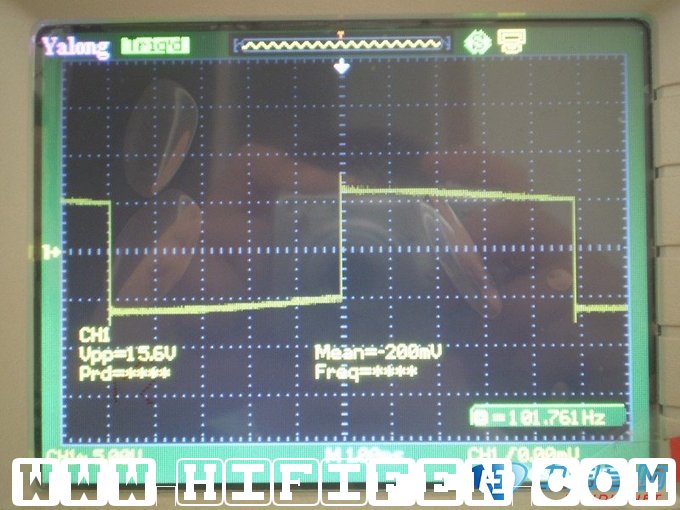

补偿前100Hz(均为闭环)

补偿后100Hz

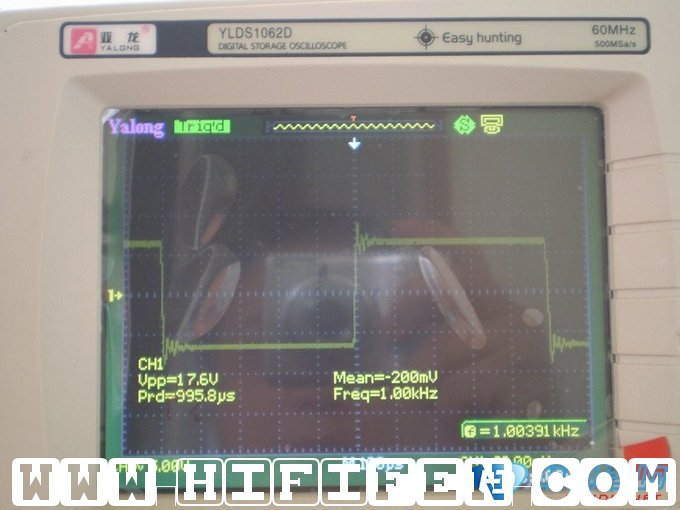

补偿前1KHz

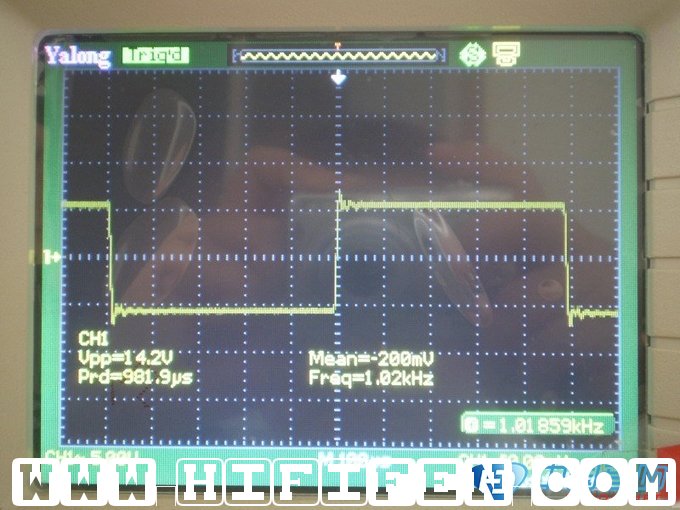

补偿后1KHz

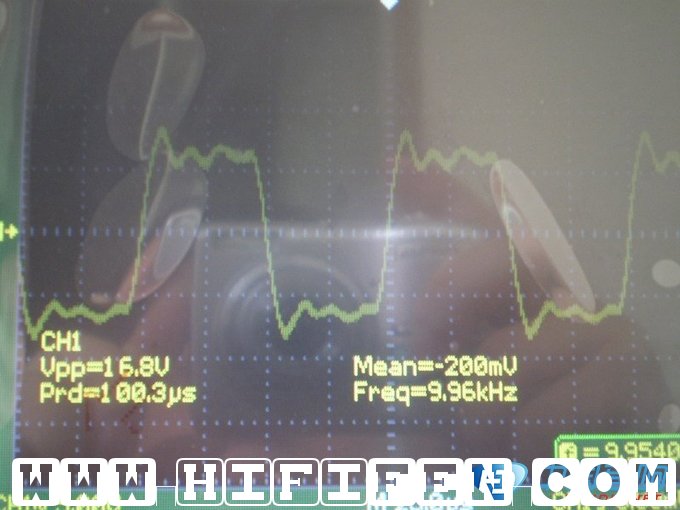

补偿前10KHz

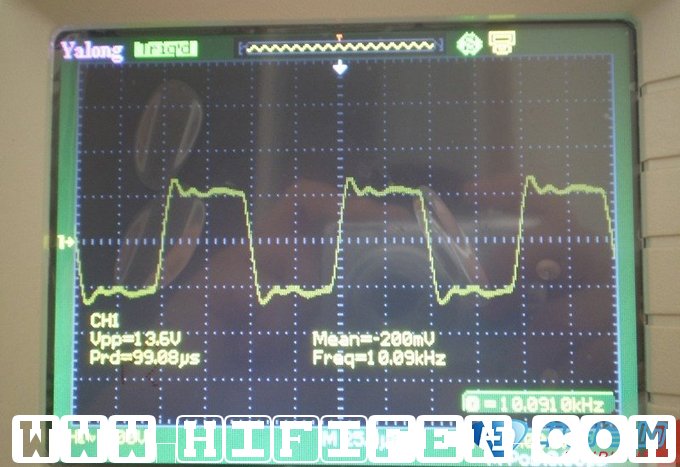

补偿后10KHz

听起来没有类似石机的声音,基本上清淡但富有胆韵味.
