想学放大器DIY?跟我一起来做免调试的EL84小推挽吧!·下篇

时间:2014-05-24 01:57 | 作者:Hida | 文章来源:【Hi-Fi粉丝团】 | 点击次数:800次

hi-fi粉丝团,hifi器材改装,hififn

第八回  画板子犹豫不定  灵敏度疑虑重重

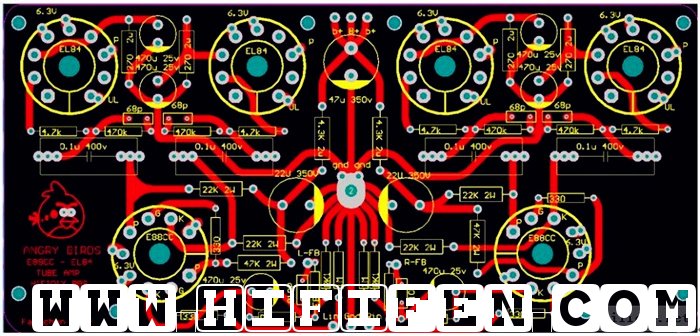

【相关:《想学放大器DIY?跟我一起来做免调试的EL84小推挽吧!·上篇》】电路啰嗦了三回书,后面我会注意简练点。既然什么都定了,那么开始画板子吧!三下五除二画出一块来,两边基本对称,单面的。还是老规矩,灯丝没画上面,中间一点接地。

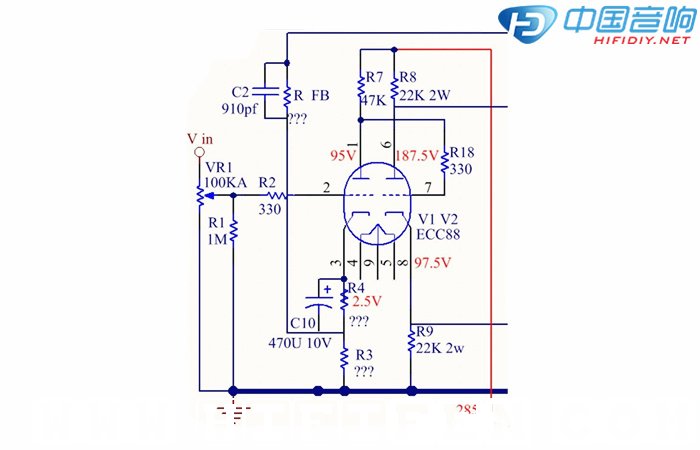

画好之后又开始犯了犹豫,重新看了看电路图:E88CC的共阴部分,原图是没有做退偶处理,因电流负反馈的存在,整体增益低了点,总感觉这些能够削减输出级失真的增益被活活浪费掉了。能不能给它加上退耦,利用上这部分损失了的增益,在不改变输入灵敏度的情况下增加一些环路反馈,来进一步降低失真呢?

这样一来,低于0.1%的目标不是更加靠谱了吗?但是多出来的负反馈量会不会影响本机的稳定性呢?这里一变,阴极电阻和负反馈电阻的值也需要重新计算了,这个一时半会我也懒得算,算也未必算的明白。或者不增幅负反馈量,提高一点输入灵敏度行不行?不管怎么说,先把退耦电容预留上吧,待实际制作时多个选项,再灵活处理。大刀阔斧改了一遍,最后改成了这样:

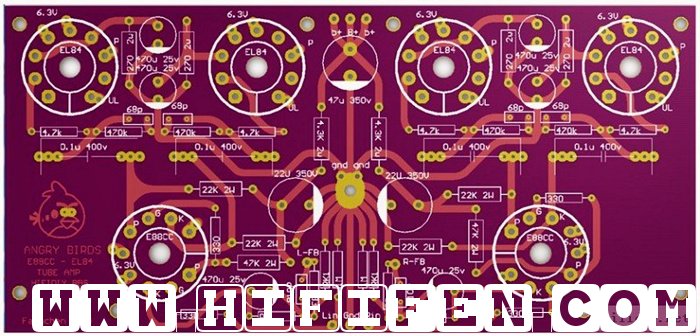

板子准备做成红色,红色象征愤怒,象征我们愤怒的小菜鸟。

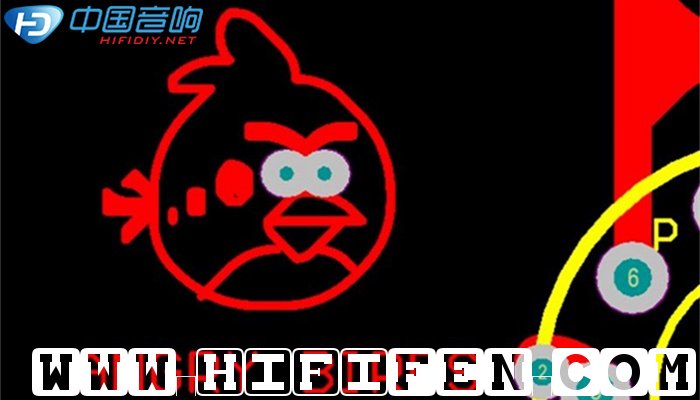

这个板子其他地方不论,但某一处画的非常有水平,堪称经典之作,可圈可点!哪一部分?左下部分那只愤怒的小鸟,必须提醒一下不要往那两个焊盘上焊东西啊,那是小鸟的眼睛。

看不清楚吗,这里给个局部特写:

画这个小玩意比画板子累多了,看来我没美术天赋,我小学美术是数学老师教的。

等板子打样回来需要时间,这一回说的太少了,就继续谈谈老琼的电路和机器吧。这样的灵敏度,用什么音源?推什么喇叭?

老琼的设计是输入灵敏度2V,这在一台胆机后级来讲也是属于灵敏度偏低的。目前我们看到的电路图,设计输入灵敏度一般从0.3-1.5V不等,很少见2V的呢。老琼这么做有什么好处呢?

第一,现代音源输出电平本来就比较高,这个灵敏度不算离谱;第二,2V输入灵敏度很不容易过载,EL84管子的旁路电容用的是470V,取值较大是为了保证低频,而一旦过载恢复起来比较慢;第三,能保证优良的信噪比,抵御输入信号线和灯丝等带来的噪音,E88CC本身噪声就低,再这么弄不知得低到什么程度;第四,便于我们接驳各类前级,前级本身增益就不小,后级如果灵敏度太高了,前级就只能当衰减器用了,想想就很不爽。那么如果不用前级,这么低的输入灵敏度到底能不能用CD机直接推呢?老琼拍胸脯没问题!

直接用一台马兰士CD 63 MKII KI型CD机推的这台EL84推挽,箱子是ROGERS LS 3/5A,输入灵敏度只有83db,这台胆机,可以用CD直接推也可以加前级,推的箱子输入灵敏度不低于83db就oK,看起来还是蛮不错的哦!

有细心的兄弟数了数,发现这次板子上有36个电阻19个电容,比起上次做的DYNACO 6V6推挽板子上26个电阻11个电容,复杂程度可是成倍增加。这个实在是没办法,上次是为了制作简单和高性价比,这次为了获得更好的性能,不得不牺牲性价比和提升复杂度了。

老琼在书上也扬言吓唬我们菜鸟兄弟,原文是这么写的:“在布局接线上,要求制作者具备较多的经验和技巧,出现错误时,带来的麻烦也更大——这功放真的不适合初学者装置。”

我们也不要被他吓到,他所说的应该指的是搭棚制作,这里有我画了板子了,布局走线我来把控,您只需要动动烙铁,不就省了很多麻烦,老琼的危言耸听你就当耳边风好了。至于制作难度比上一台DYNACO 6V6有什么不同?42烙铁×10秒(每烙铁焊接时间)=7分钟,增加了您老人家7分钟的工作量,怕不怕?

第九回  隔山买牛难如意 上网购件亦闹心

对于我们DIY的兄弟来说,买件是个很闹心的事情。在本地商店买齐称心如意的配件根本就是不可能的,不管你是地处一线城市北上广深,还是电子行业发达的苏杭东莞,都难如愿,只有借助网络一途。

网购之讨厌无外乎两点,首先是一家网店里买不齐东西,DIY一台机,光运费就花了七八次,牛和机箱这些重物,运费更是不菲,阻容管子这些轻飘飘的小玩意,也得按最低一公斤起价,最后零零碎碎算下来,运费就得花一百多,不值啊不值!其次就是买的东西心里没底,管子真正给配对了吗?电容性能怎么样?输出牛品质如何?都只有买回来才知道。我们玩胆机DIY的,一部DIY史,就是一部网购的血泪史!

好了,牢骚发够了说说这次的备料吧。

管子——咱们穷人玩不起德根大盾的E88CC古董管,就买了老毛子EH 6922,这管子当年做路版WCF前级时用过,还有点信心。您手上要是有破烂的电子管毫伏表,不妨也拆开看看,没准能拆出2个德根、大盾E88CC出来呢。功率管EL84也买不起大盾古董管,手上北京上海6P14还有几十条,新曙光和老毛子SOVTEK的也还有几对,到时候换着测测,就不买了。

电容——一股脑从某个所谓发烧电容店买的,基本都是用于音频的。虽说不上发烧倒也算合格。有些菜鸟兄弟看我做机器用什么电容他就跟着用什么,好像我比较权威似的。汗一个,没准装机的时候用的是这个,过两天听得不舒服又换了一个,所以大家自己要有主见啊别老跟我的风,我会很有压力滴。

电阻——除了滤波的10W 100欧电阻是个绕线电阻外,其他全都是台湾产的1-2W的金属膜电阻,1%精度。也都是网购得来,不过我当年是按照全部阻值各50个的数量一笔订回来的,好大一堆现在还没用完,运费倒是省了,可惜好多阻值一直用不上,好多阻值用的又超快,比如说470K、1K、100K等等,现在基本见底了。所以说这种批量购买也未必好。

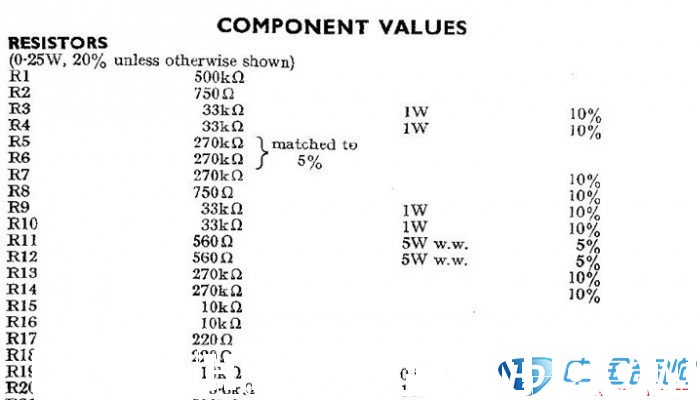

说起电阻再啰嗦两句,有些兄弟对电阻配对的执着到了令人发指的程度,用1K电阻时,他测量之后如果是1.01K,他就扔掉,非得测出1.005K以下的电阻才满意留用。其实大可不必。我们翻翻60年前的那些厂商给出的胆机电路图和制作指南不难看到,大多电阻的要求是20%精度,少数要求10%精度,只有极其个别需要配对的,比如说屏阴分割的两个电阻,才要求配对到3%-5%。我们现在买到的金属膜电阻已经是1%精度的了,基本就不用配对了,这在半个世纪之前都不可想象,信不信?不信我给您截个图:

这是某厂家标称50W失真2%的KT66超线性推挽名机的配料表的一部分,限于篇幅关系我就不全部列出了,免得被你们骂我灌水。其实我们现在的DIYer够幸福了,想当年万用表都是高级仪器,更别说示波器这种神器了。当年没有万用表还玩胆的苦哈哈们是怎么测电压的呢?据说大神们采用“跳火法”,用螺丝刀瞬间短路一下高压和地,看看跳出来的火花有多大,来判断电压有多高,这个您敢玩吗?我是看着就出冷汗,没敢试过。

其他零七八碎的如管座、电位器、输入输出端子、电源开关、保险丝、机箱这些杂七杂八的就不提了,电源牛也毋庸多言,主要还是得说说输出牛。

输出牛——牛基本上是除了管子之外最贵的配件了,买牛是个难点,稍有不慎就后悔不迭。很多牛看照片非常靓丽,听听声音完全不是滋味,测测波形更有想骂人的冲动,白白毁了好电路。这可是名符其实的“隔山买牛”啊!

某仁兄技艺高超水平精湛,DIY的每台胆机都堪称精品,就曾败在两头奇葩输出牛的手上,至今每天以泪洗面,痛不欲生,怎能不让人扼腕长叹啊。

根据前面的描述大家知道,这个电路要用到8K,超线性抽头43%位置的牛,才有可能达成目标,而用8K 20%的牛虽然使整机输出功率大,但同比失真高出了60%,如果目标是13W 0.3%失真,倒是很容易完成,但我们定的是10W 0.1%啊。目前我准备了两对牛,一对是我做那个DYNACO 6V6推挽同款的8.5K, 23%抽头,另一对是刚刚网购的某比较靠谱品牌的10K,43%抽头的牛。

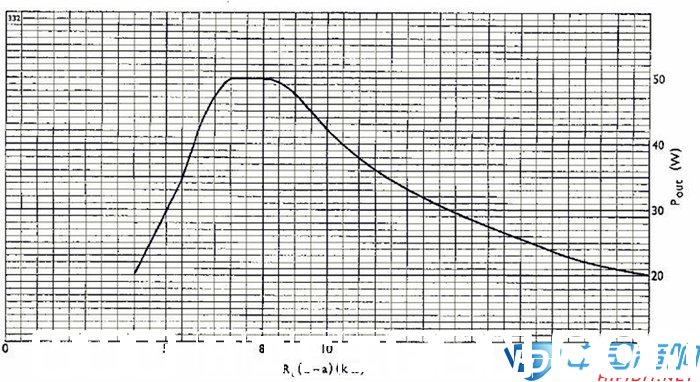

为什么不买8K,43%的牛?人家不卖啊,人家生产的就这一款,你爱买不买!10K的牛到底怎么不好了?失真基本和8K保持一致,但是最大输出功率小了一些,这也是超线性输出牛的特点。有图为证:

这个图也不是EL84的图,我只是借用来说明一下这个普遍规律。图上纵坐标是输出功率,横坐标是阻抗,输出功率先是随着阻抗上升一路上升,从4K时的20W,到7-8K时,输出功率最高,能达到50W,然后就是一路下降,到了10K,就下降到了40W,打了个8折,到了20K,又打个4折降回了20W。

难道不论什么管子,只要超线性,就是8K最合适呢?非也非也,这个图只不过碰巧和EL84差不多而已。管子不同和选定的工作点不同,这些都会发生变化。如果按照这个规律,那我用10K的输出牛,也打个8折,出来的功率也就8瓦多了,距离10W的目标就有距离了。对于我这个不会绕牛的菜鸟,在没法获得合适的牛时,又要兼顾失真和功率,真不是一般的难啊,再次强烈羡慕嫉妒恨一下上文提到的几位大神。

既然说到了这里就再说说超线性阻抗、失真、功率之间的关系吧。

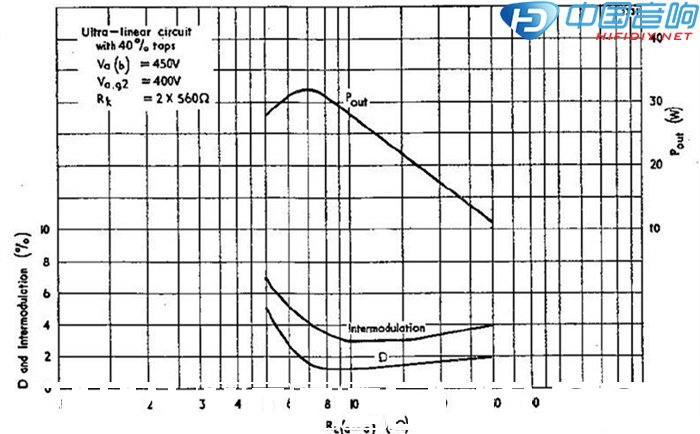

这也不是EL84的图,是KT66在超线性40%位置,给定了屏级、帘栅极、阴极电压时的功率、失真和阻抗的关系。

我们可以看到,随着阻抗的增加,功率先扬后抑,失真先抑后扬,和之前那图基本一样。(上面曲线是功率,下面两条曲线是互调失真和谐波失真)。阻抗设定在7K时,功率达到最大,而10K时失真达到了最小,权衡之后取值8K无疑是比较合适的。(又是8K?纯属巧合),而在过了10K之后,虽然功率大幅下降了,但失真没有显著增加。这也是我在无奈之下敢选用10K牛的原因。
