蓝黑质感 便携音箱DIY制作

时间:2014-04-11 08:12 | 作者:Hida | 文章来源:【Hi-Fi粉丝团】 | 点击次数:800次

    这是我自制的单通道便携音箱,打开后能发出蓝光,在晚上使用会特别酷!该制作中使用的材料和工具都很常见,芯片我用的是LM386.

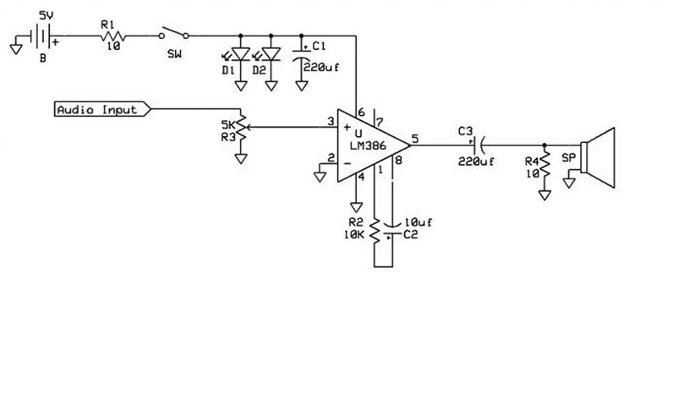

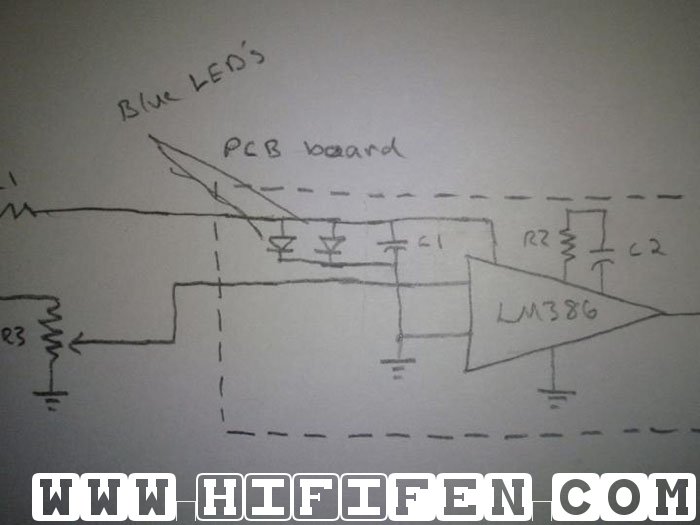

    下面是电路图.

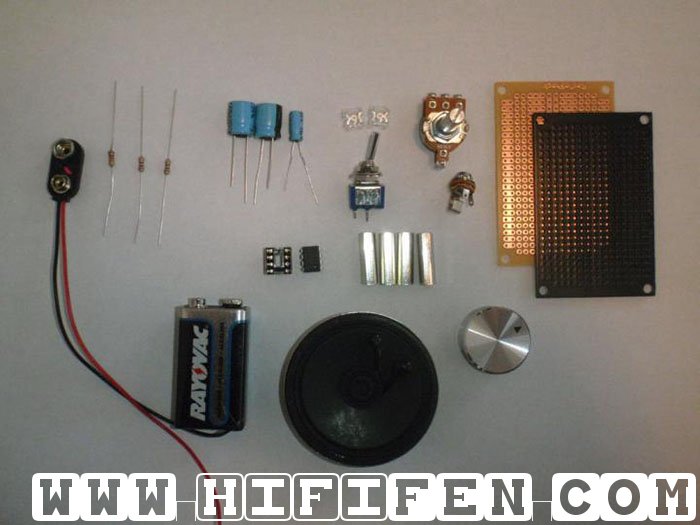

    所有元器件(除了塑料板)都可以从网上买到,我是从RadioShack购买的,包括:417孔的黑色万用PCB板,4.5-9 V DC 电源 (3/4 AA或9v电池),8欧的喇叭,音频来源(例如iPod),聚丙烯塑料板,大小适合的盒子,2个蓝光的方形LED,单声道音频接口,8脚芯片座子以及LM386音频放大IC.

    R1      电阻                         10欧

    R2      电阻                         1K欧

    R3      电位器                     5K欧

    R4      电阻                         10欧

    C1      电容                         220微法

    C2      电容                        10微法

    C3      电容                        220微法

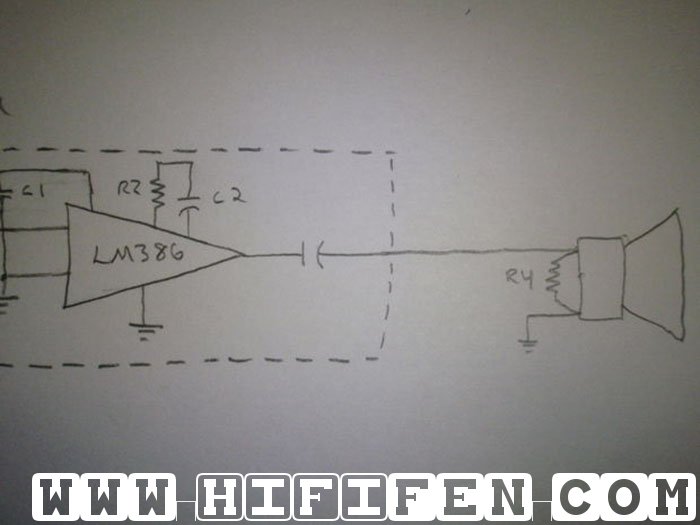

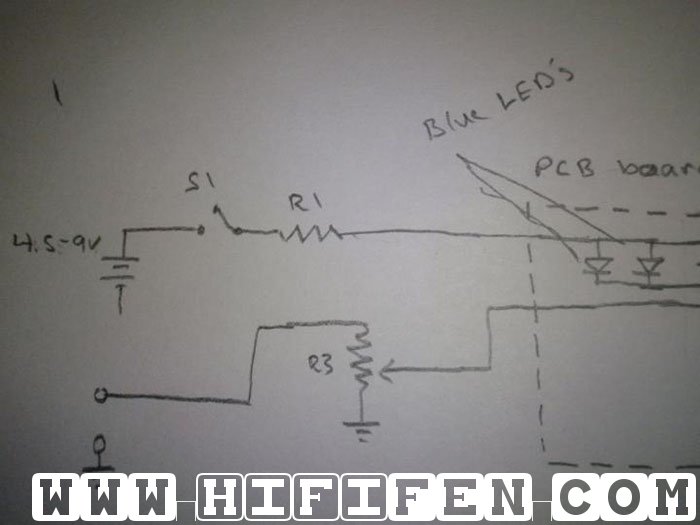

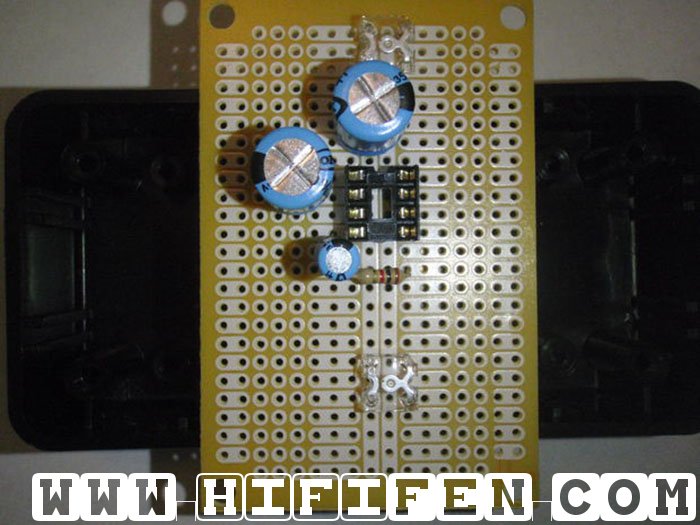

    按照接线图来布置元器件的位置.我尽量将元件排布紧凑.我建议在焊接之前,先用模拟板对这个电路进行布局试验.

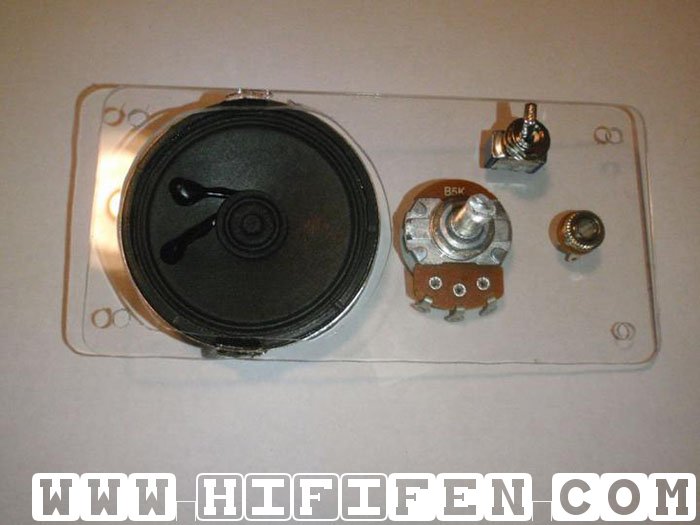

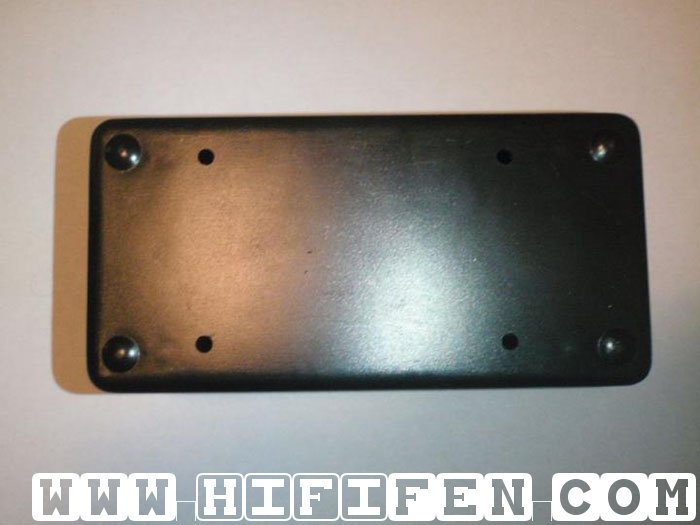

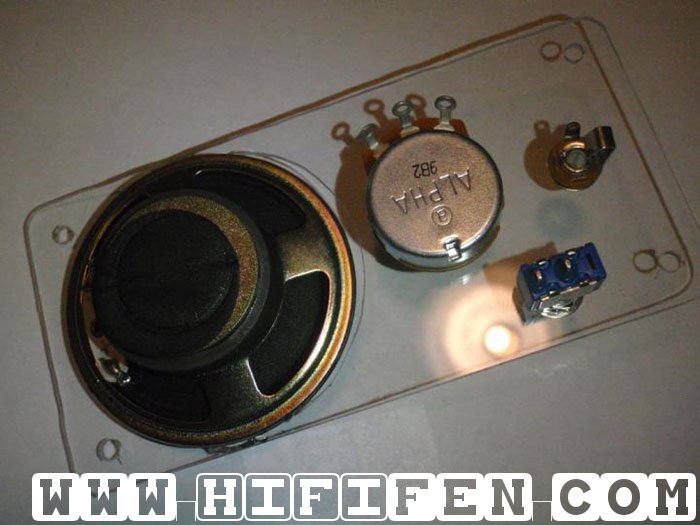

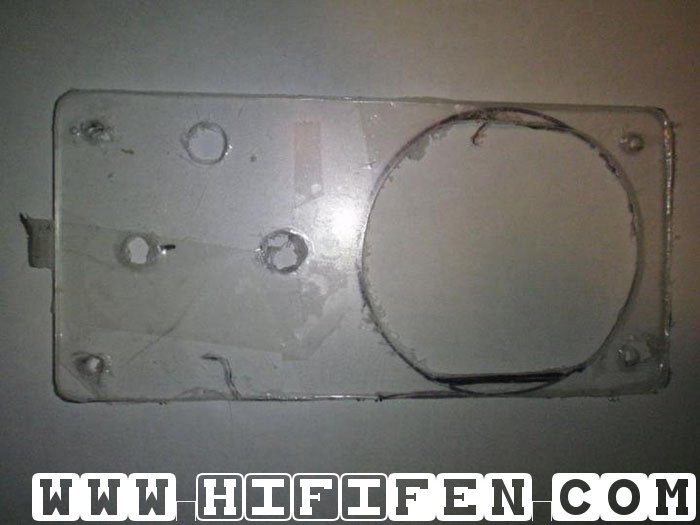

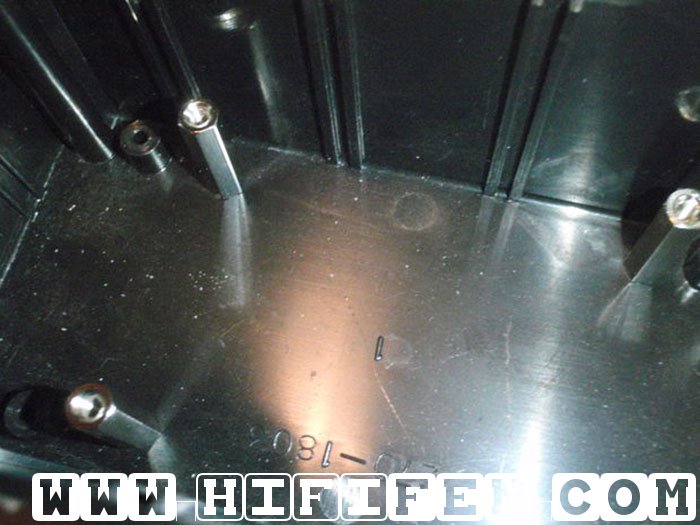

    我用了一个3*4英寸的盒子作为音箱的外壳.你可以用任意大小的盒子,但从便携的角度考虑,外壳越小就越好.根据盒子的大小,我裁切出一块聚丙烯薄板,把相应的孔裁好.另外,由于电池安装在外壳外面,所以我还钻了一个小孔用于电池线夹的连线.

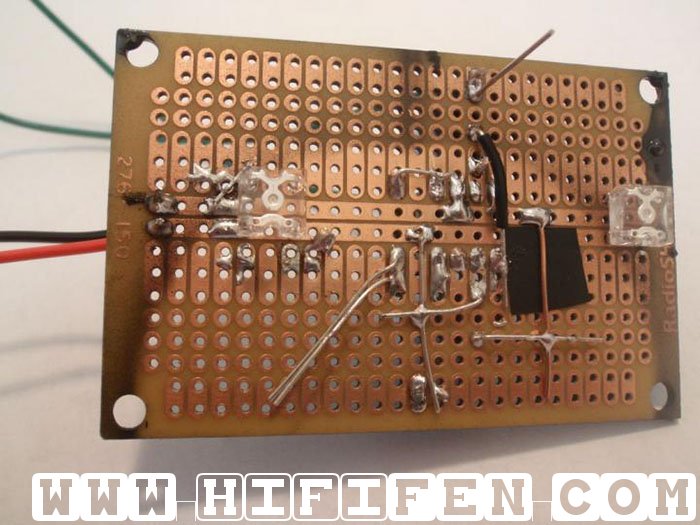

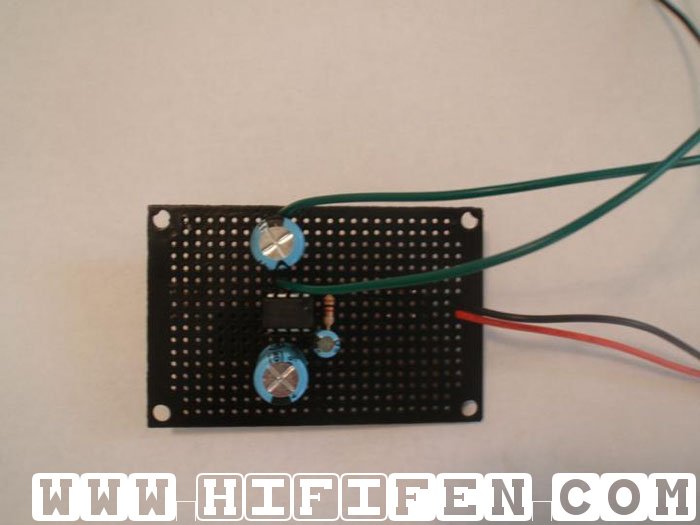

    按照电路图把元器件焊接好,注意不要出现短路.

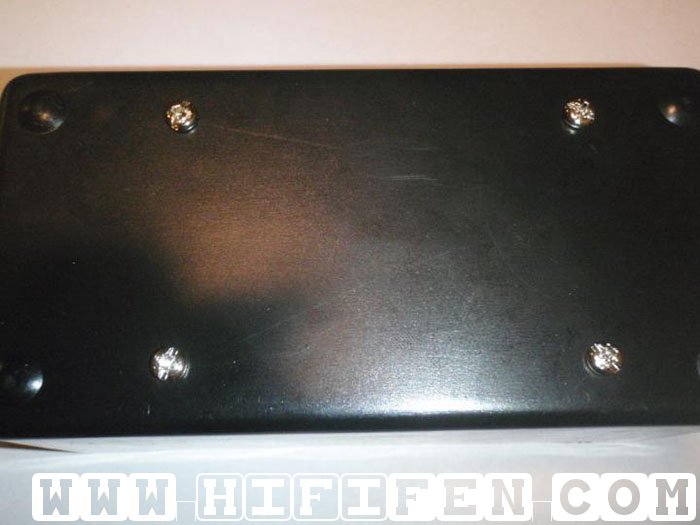

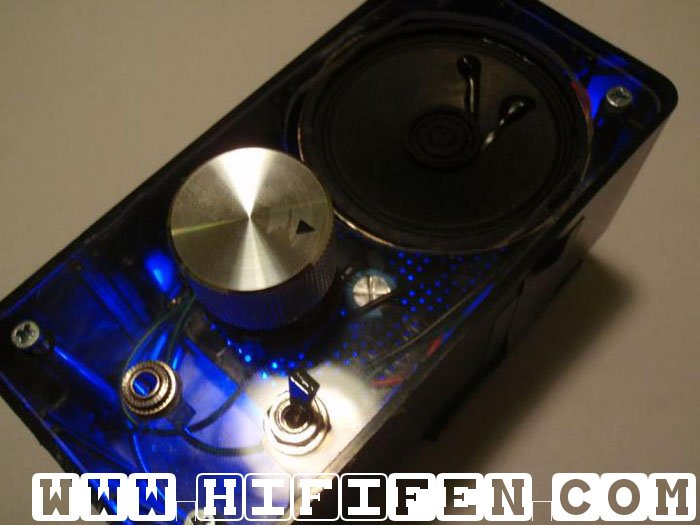

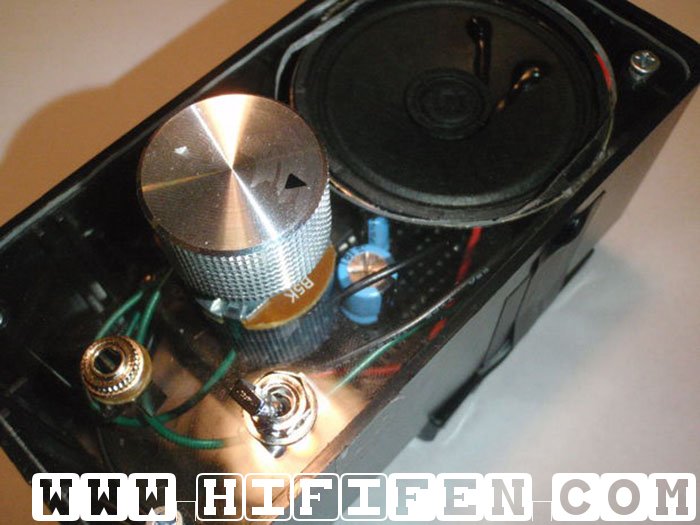

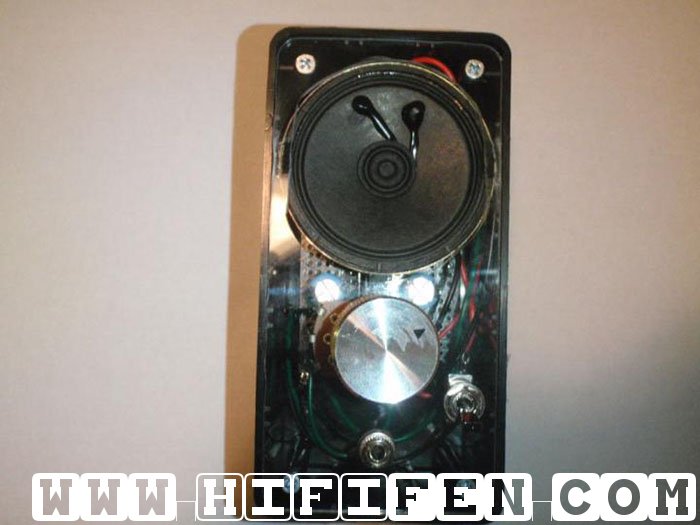

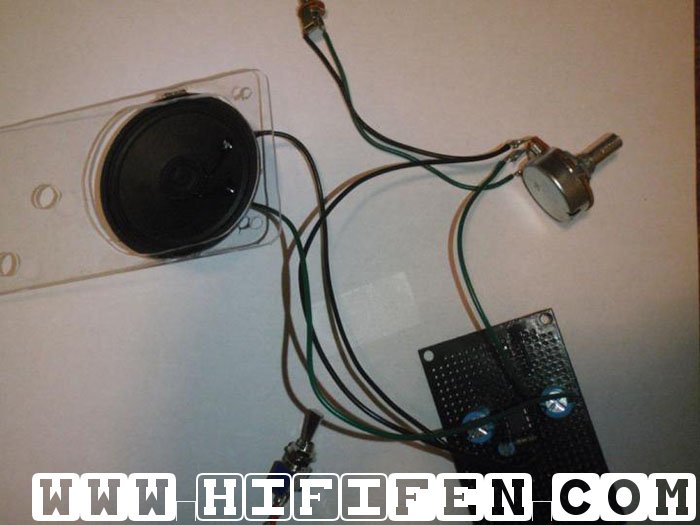

    全部焊接好后,最好能测试下电路,确保电路正确工作.测试完成后,连接电源,把PCB板用螺丝固定,安装喇叭、开关和音频接口.然后把聚丙烯薄板固定在盒子上.全部固定安装完毕,接上音频,打开音箱,尽情享受你的音乐吧!
