闲情逸致 便携式吉他音箱DIY

时间:2014-04-23 02:19 | 作者:Hida | 文章来源:【Hi-Fi粉丝团】 | 点击次数:800次

    因为喜欢弹吉他,所以我打算做一个便携式音箱,可以代替电吉他的前置放大器,也可以用来做耳放.

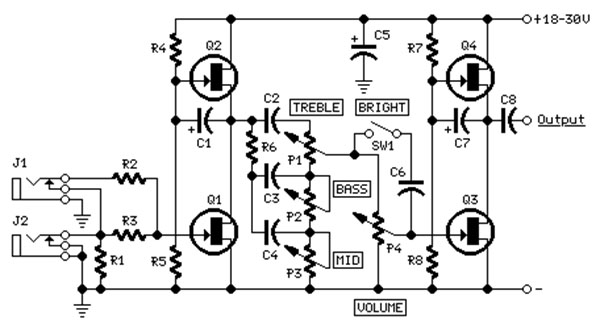

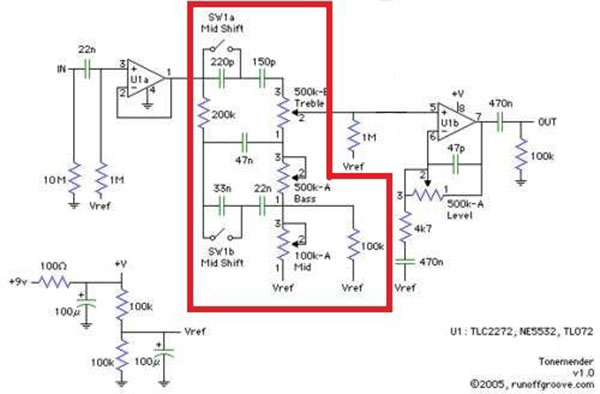

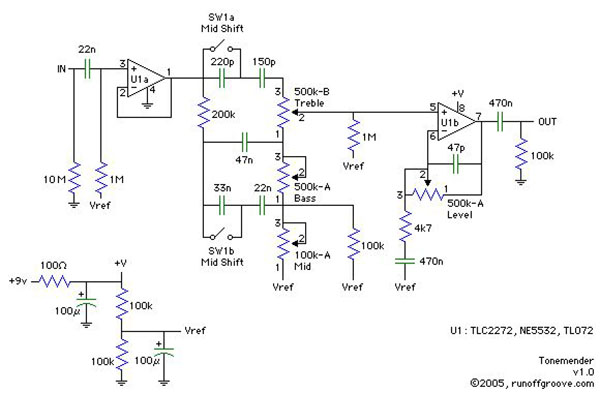

    这个制作的电路原理图见下图,我用的是最简单的前置放大器设计图.

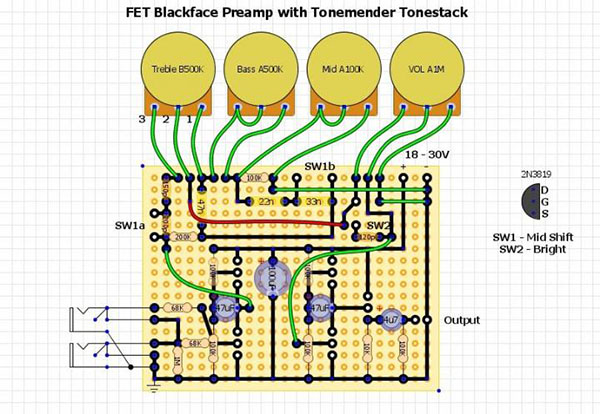

    结合两张原理图,我把我的小型音箱布局如上图,有一点需要注意,FET的引出脚实际上可能不同,所以你需要阅读其规格说明书.如果你使用的器件跟我的一样,那么你可以用我这张图.

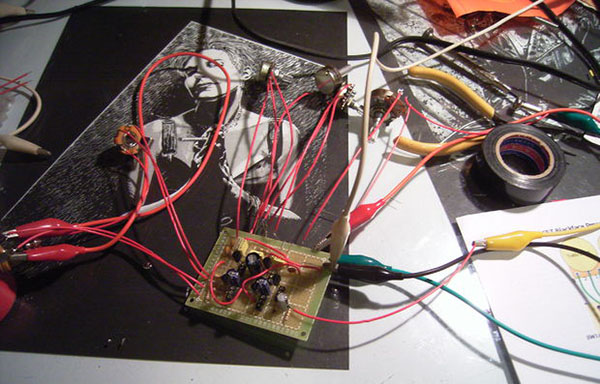

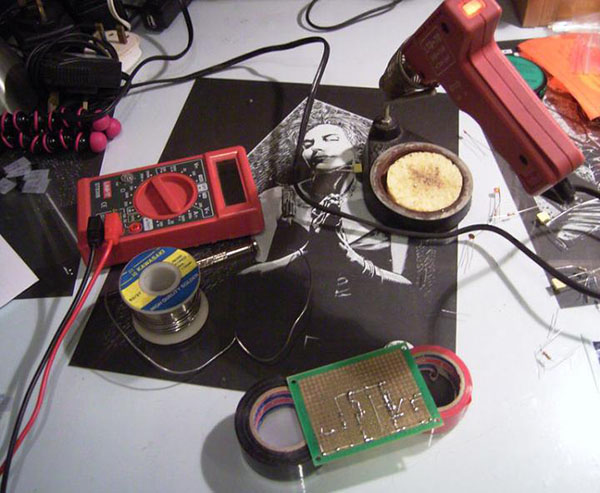

    根据布线图焊接元件.我用屏蔽线作为信号通道.电源电压为18伏,我用废旧的9V电池制作成18V电池线夹.

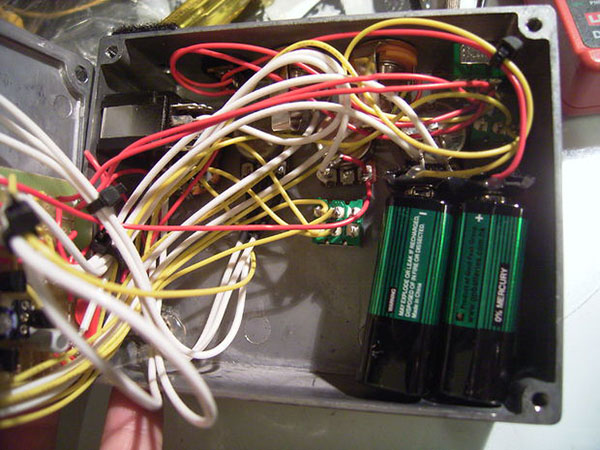

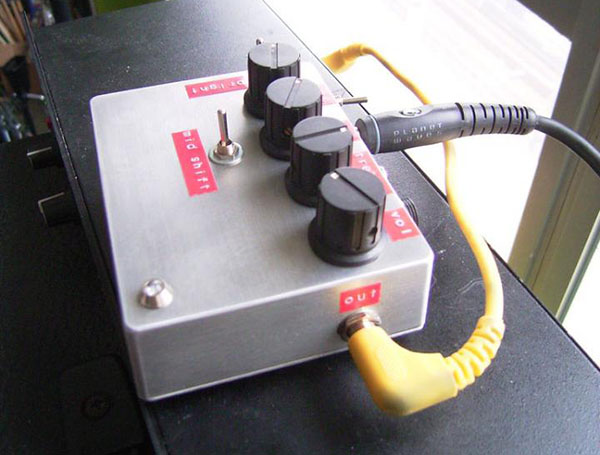

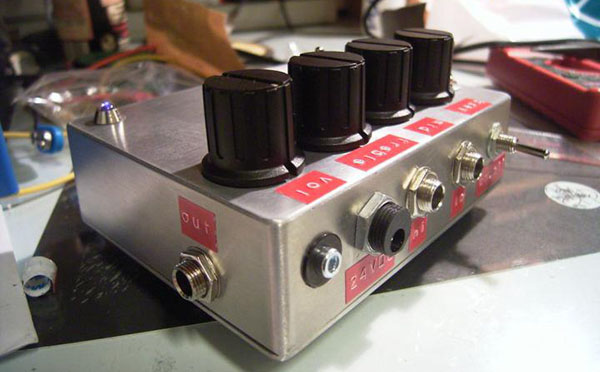

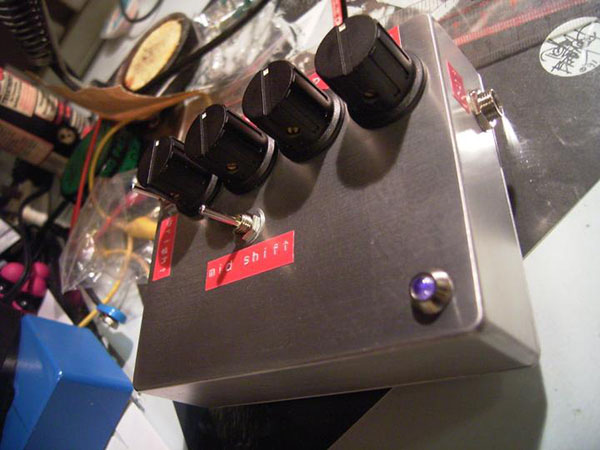

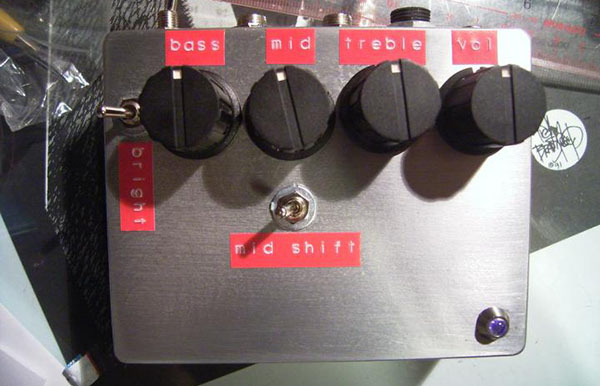

    把所有的线整理好,并全部放进箱子里,在开关和旋钮上贴好标签.

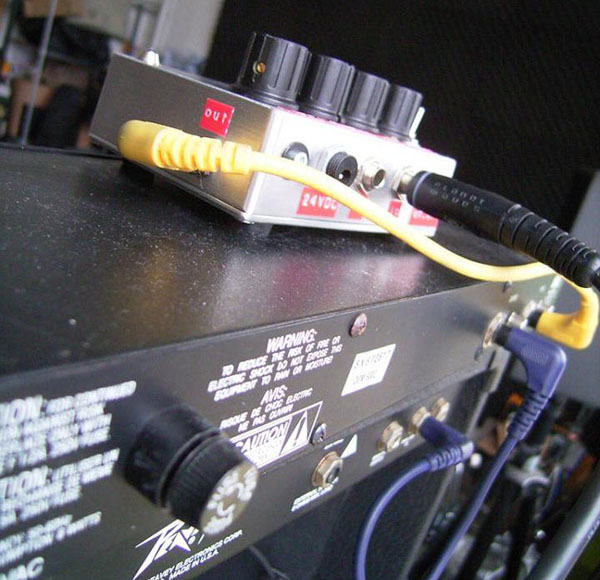

    最后进行测试.我用的是我的功放进行测试,连接其背后的前放输入/输出接口.我还用一对耳机进行过测试,觉得效果也不错.该制作唯一的问题是增益比较大,所以大家可以看看怎么样改进.
