不多说,我们直接进入正题.首先我要上一些喇叭单元的测试数据.

1、中低音:型号SCANSPEAK18WU8741,用官方的话说是用钱能买到的最好的单元.T/S参数相对官方的数据差异较大,主要是测试电平和测试方法的不同造成的,经多方的求证,实际的QTS在0.5左右相对可信.

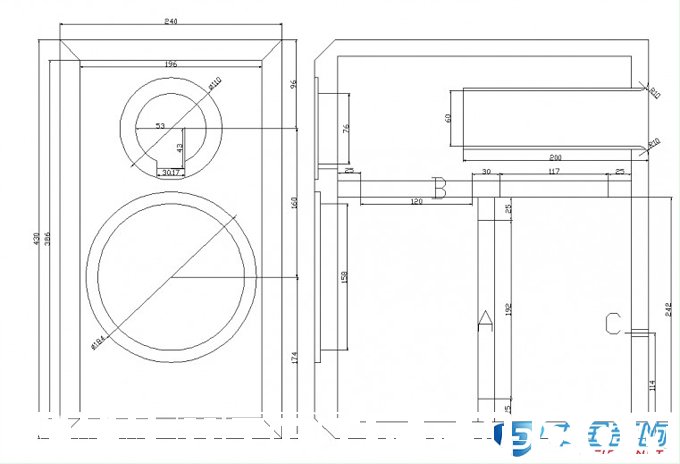

建议箱体容积(一个单元):24~32(L),设计为书架箱,过大的箱体不好配脚架,论坛的样箱设计在25L左右.如果做小落地箱,强烈建议容积做到32L.

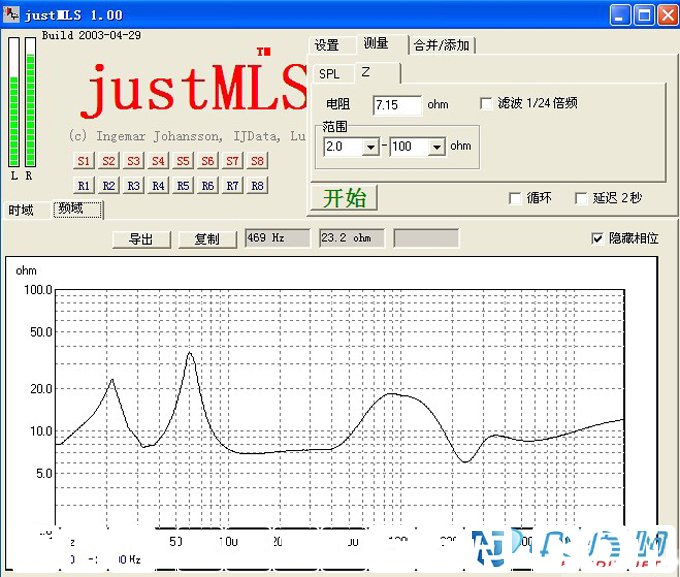

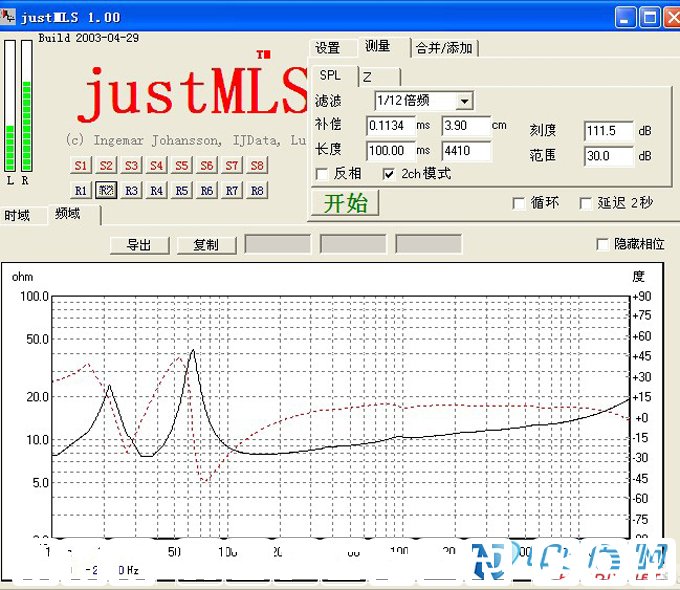

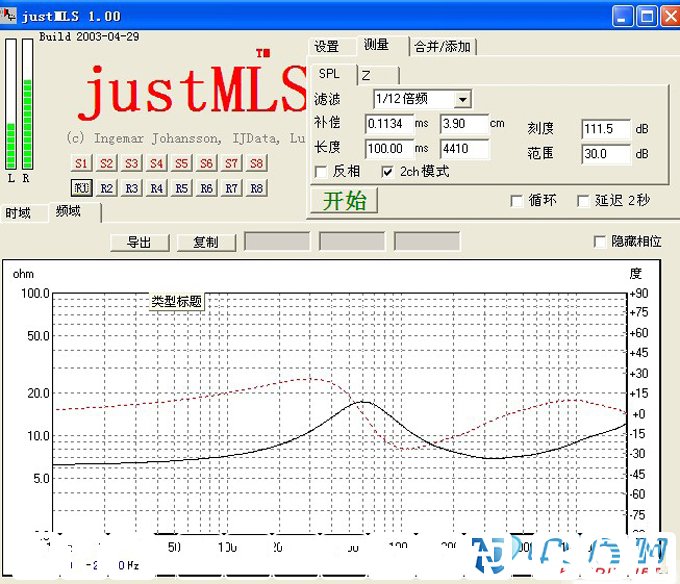

低音上箱阻抗:

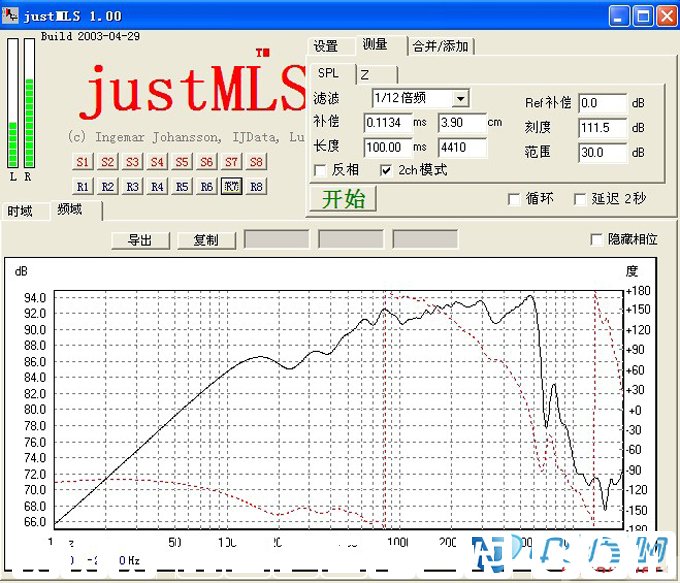

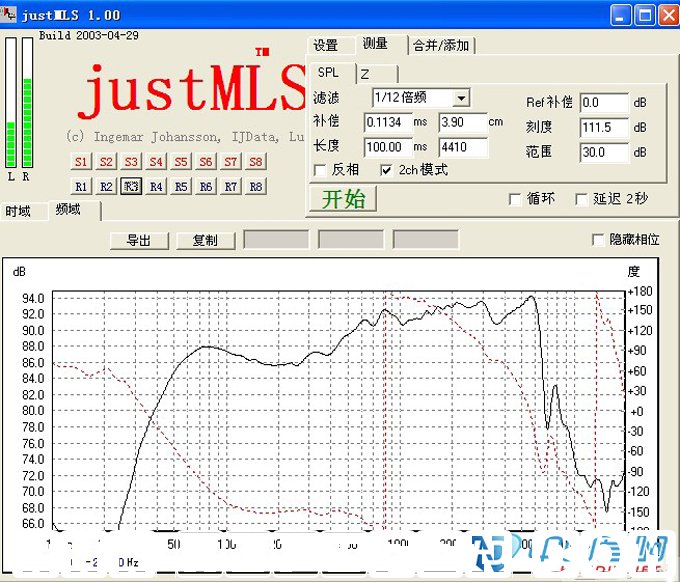

低音远场频响(1m,10ms)

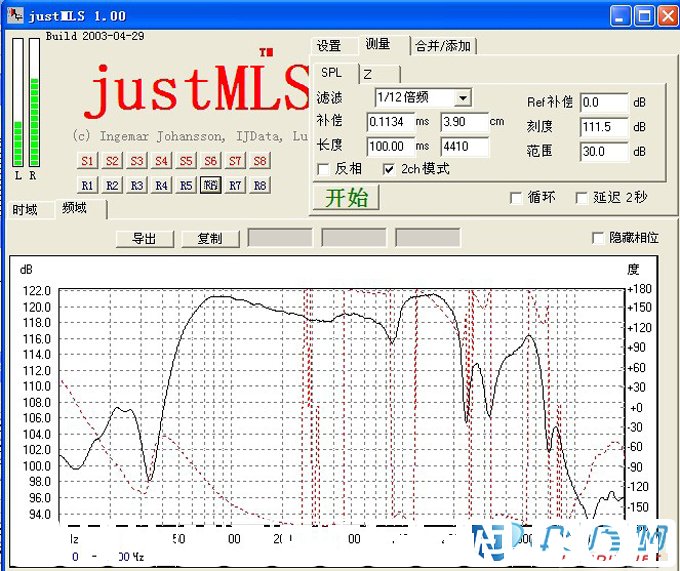

低音近场频响

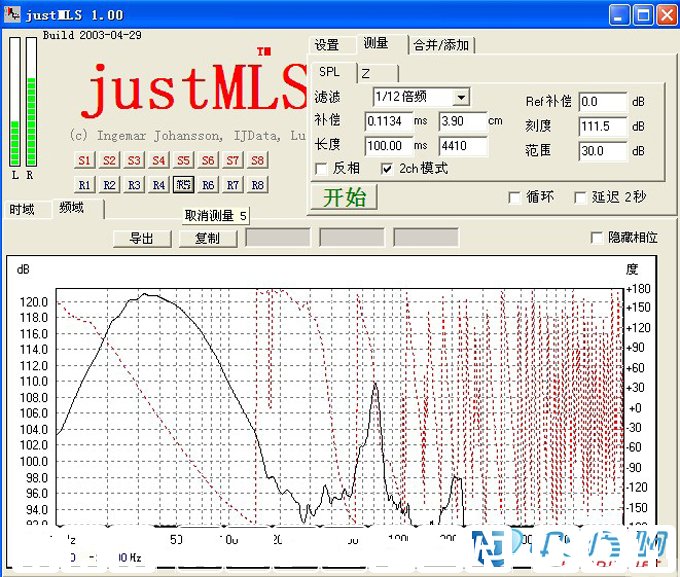

倒相孔频响

低音合成频响

2、高音:型号MORELST1108,相比魔雷以前的单元,磁路改为钕铁硼,后腔形状肯定重新设计了,前面板上做了个浅浅的小号角.相对其他品牌今年来在悬挂系统上的改进,我觉得ST1108显得有点保守.声音的表现上,这款高音透明度有较大进步,缺点是2000HZ以下失真增加较快,因此高阶分频是必然选择.

高音阻抗

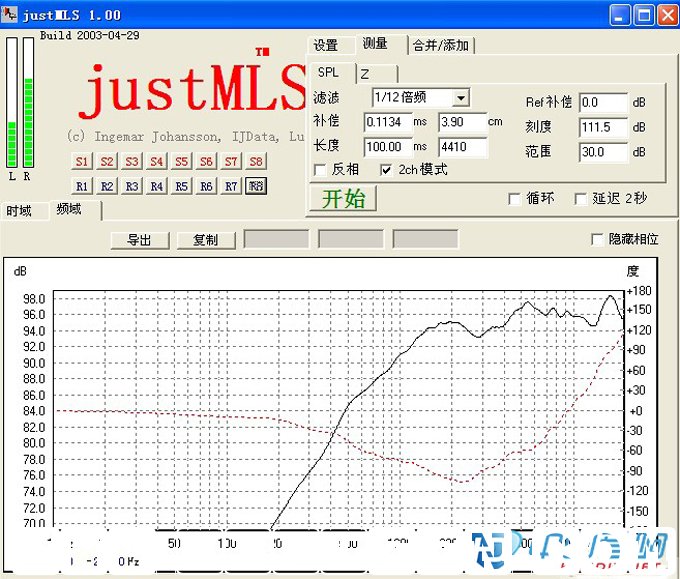

高音远场频响(1m,6ms)

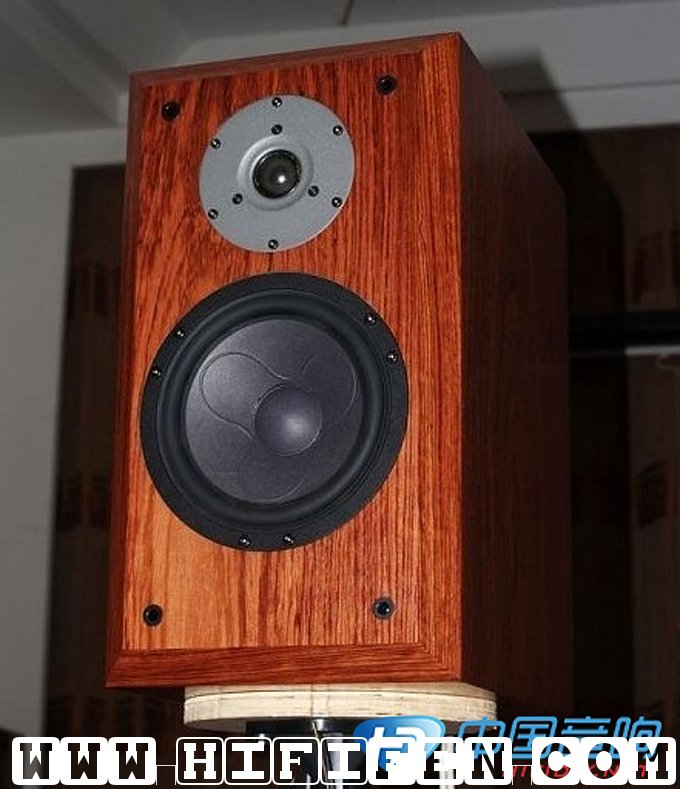

装箱后的样子:顺便吐槽下---高音的银色面板有违和谐啊

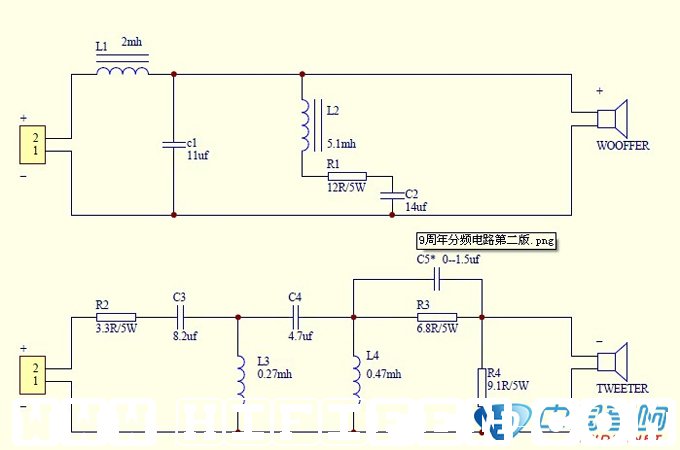

6月24日更新:本次更新主要是调整了分频器,更平直的频响,更自然的声音,更好的空气感.第二版分频器电路图如下:C5推荐1.5uf,也可根据自己的器材来调整,0~1.5UF之间都可以(0表示不用)

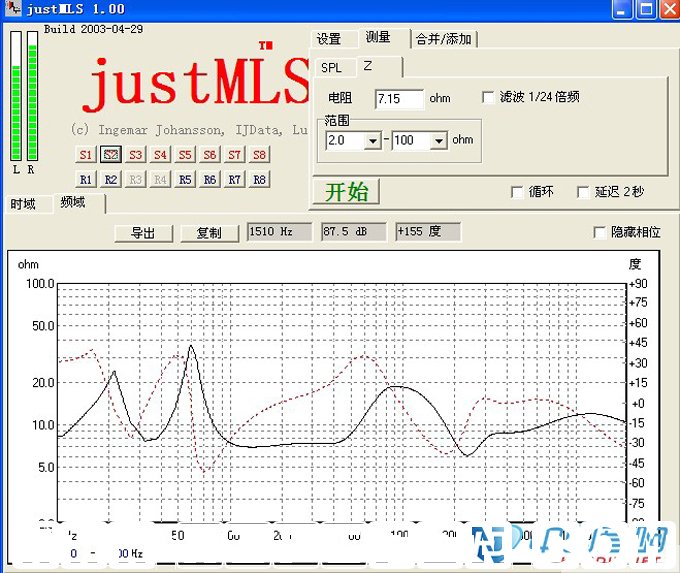

实测阻抗曲线:

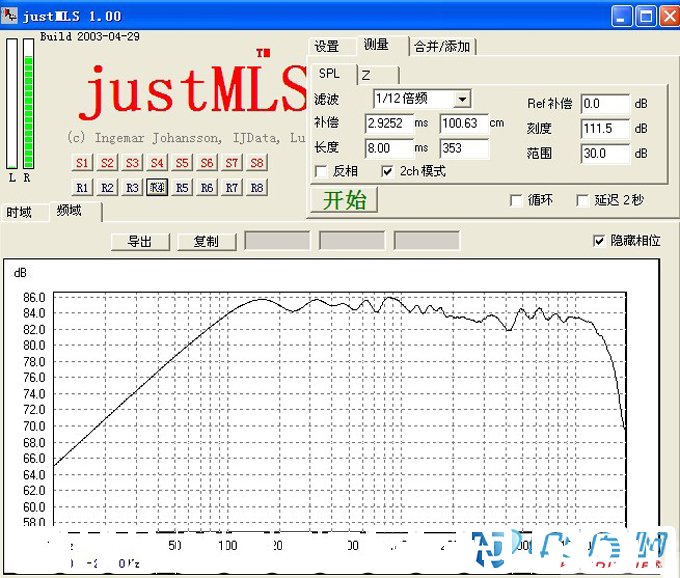

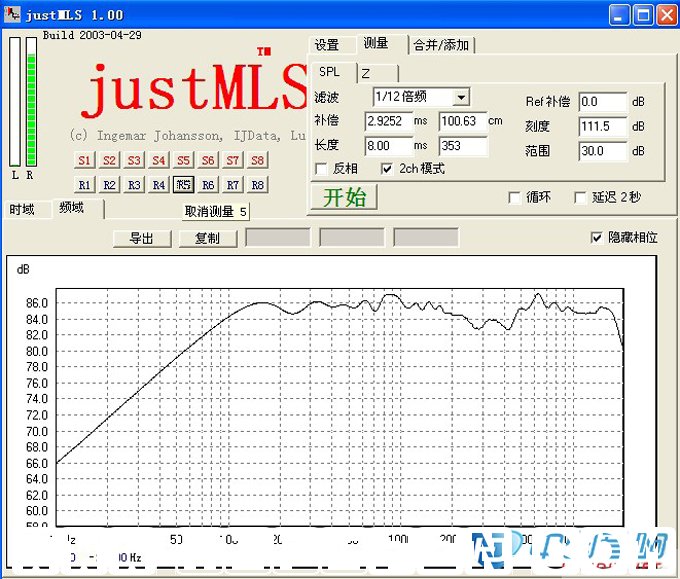

实测0度频响曲线:

模拟聆听位置频响;(2~3米聆听距离,耳朵高度比高音高10~15CM)

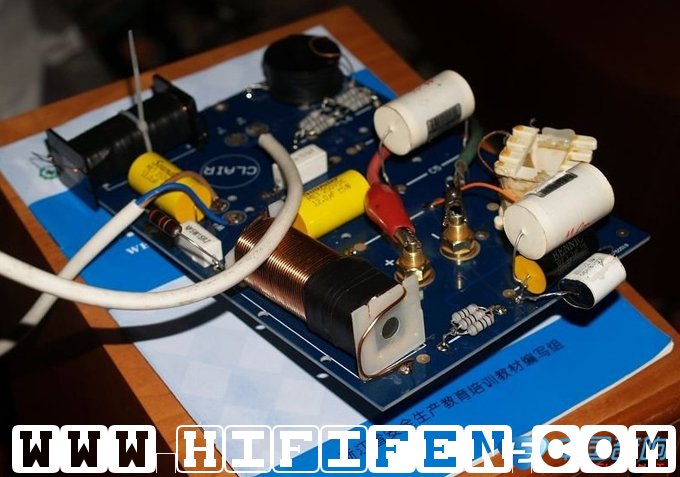

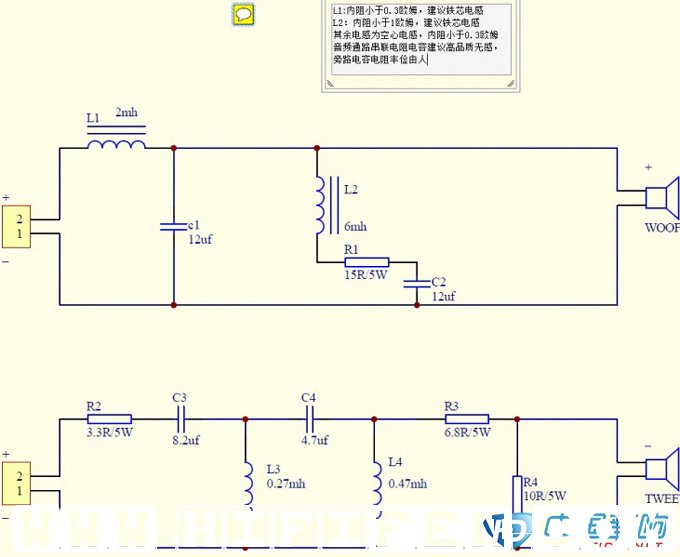

实验的经济适用分频器(第一版):

实测阻抗:

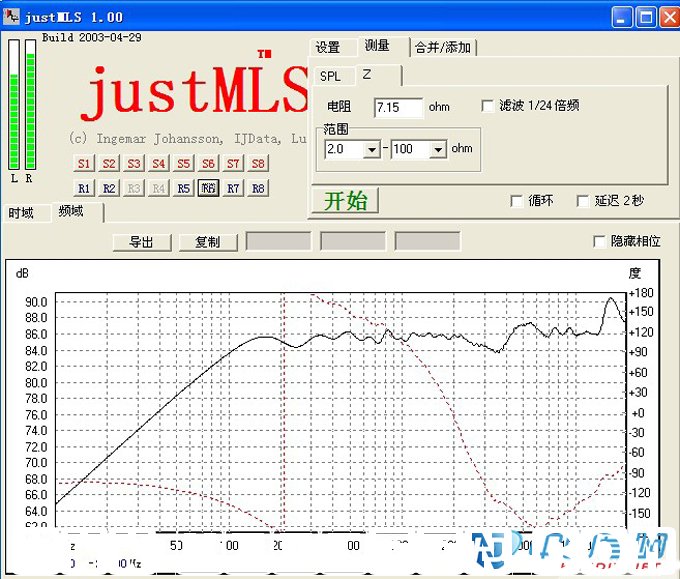

整箱远场频响:轴向0度

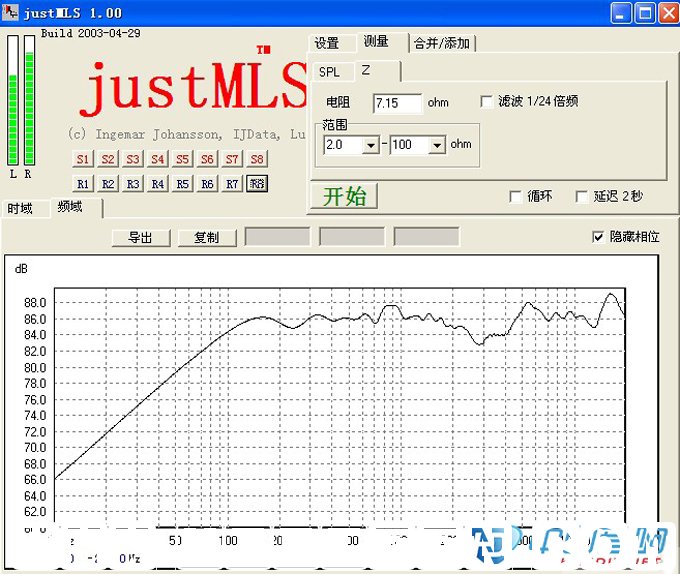

15度

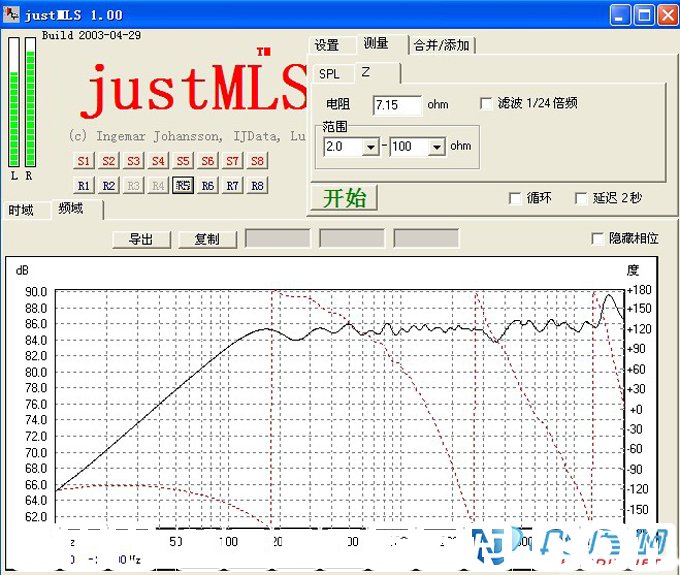

30度

声音的最大感觉是:通透!全频段的透!测量套件的1875功放都能出高级感的声底!

验证完毕,下一步微调分频器;也会根据收到的铜箔电感再出一版分频器.
