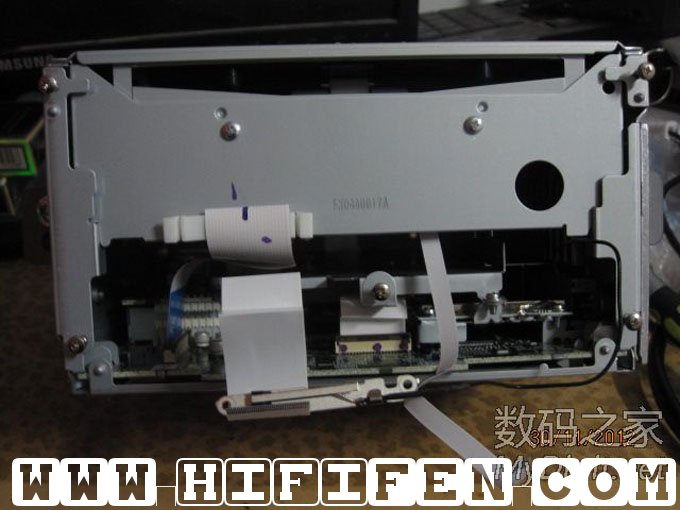

12款斯巴鲁-傲虎、力狮-松下单碟CD不完全拆解。东西早拆了,今天才发出来各位看官凑合看吧。去掉前脸图,黑色线是蓝牙模块天线。

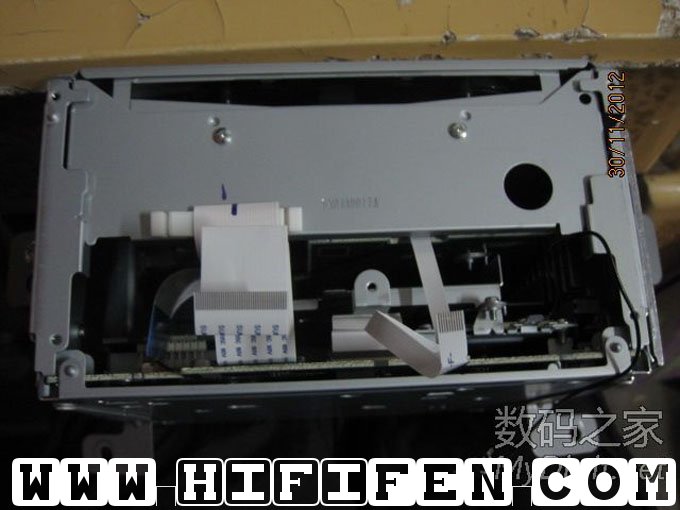

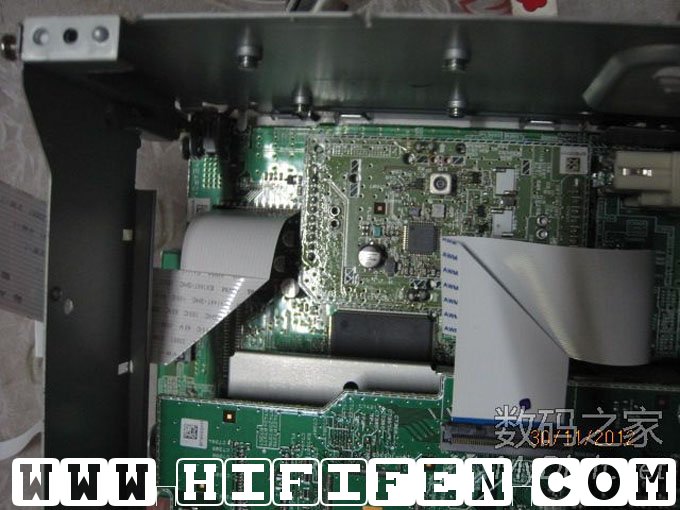

两条排线,宽的是液晶屏数据和按键,窄的是倒车输出显示排线

蓝牙天线

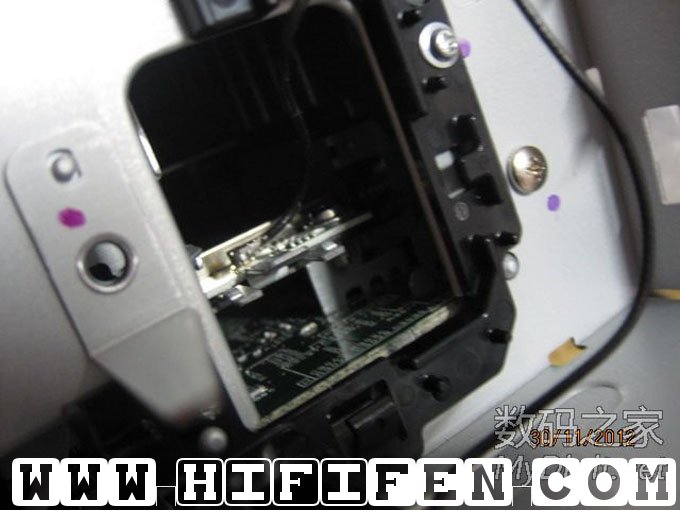

模块上的蓝牙天线接口

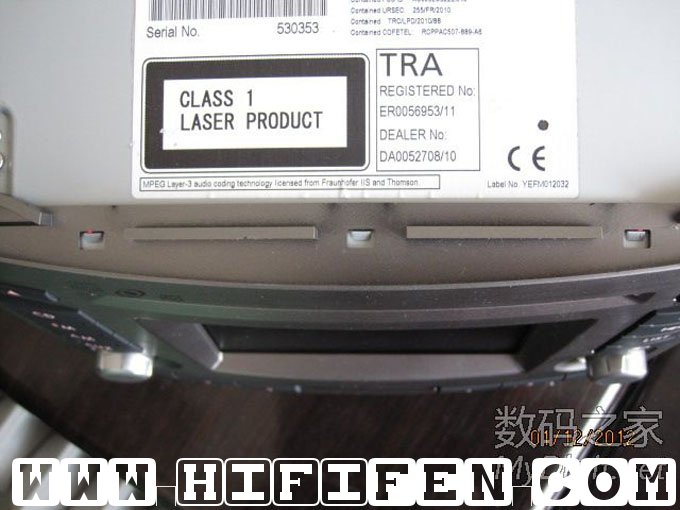

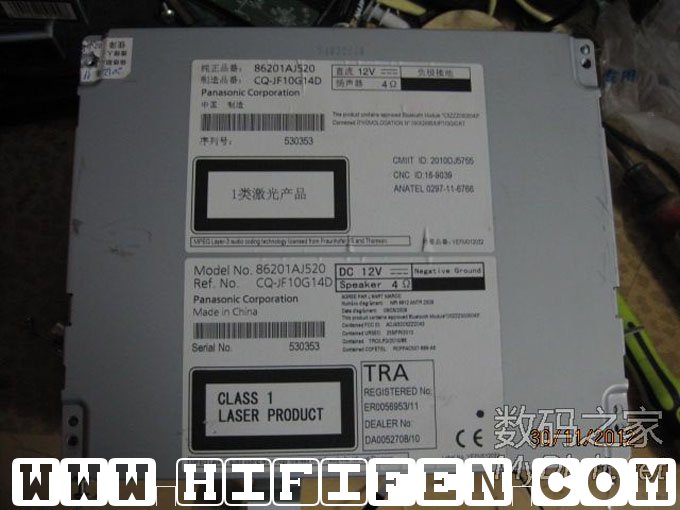

机器顶标签

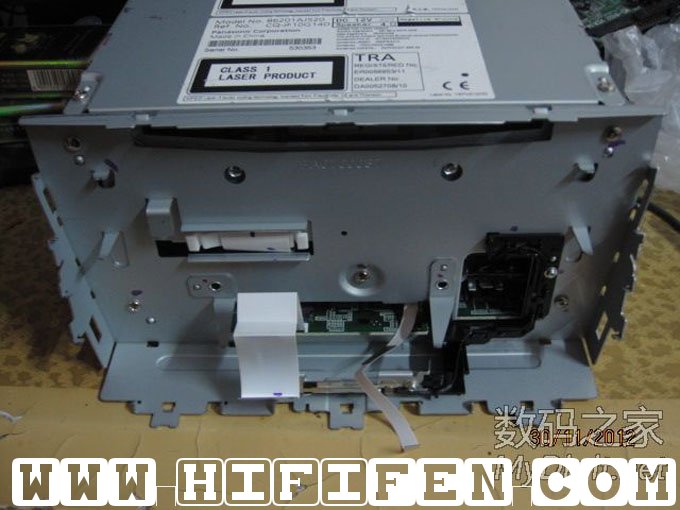

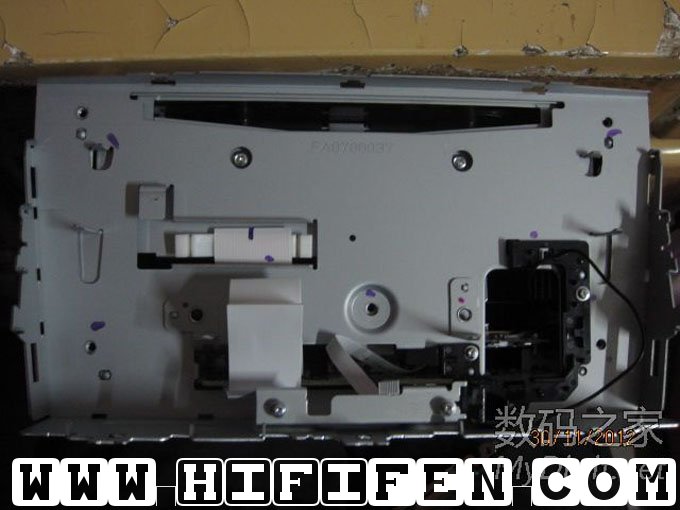

前脸铁皮,上有卡扣,上三下三左右各二,全部打开后就能拿下前脸液晶屏按键板了。

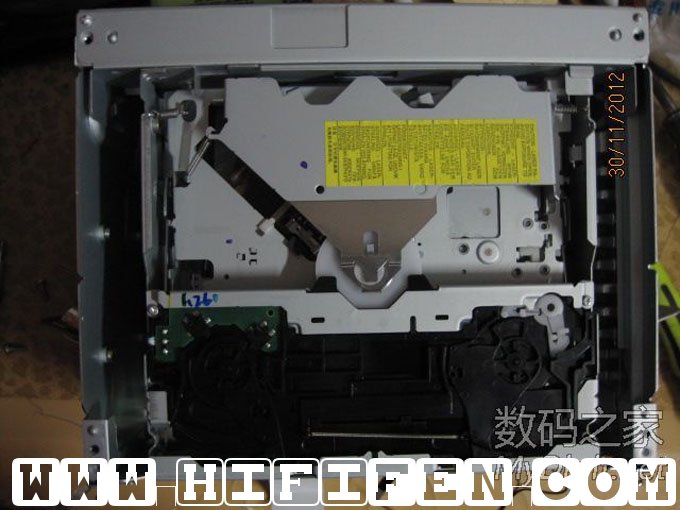

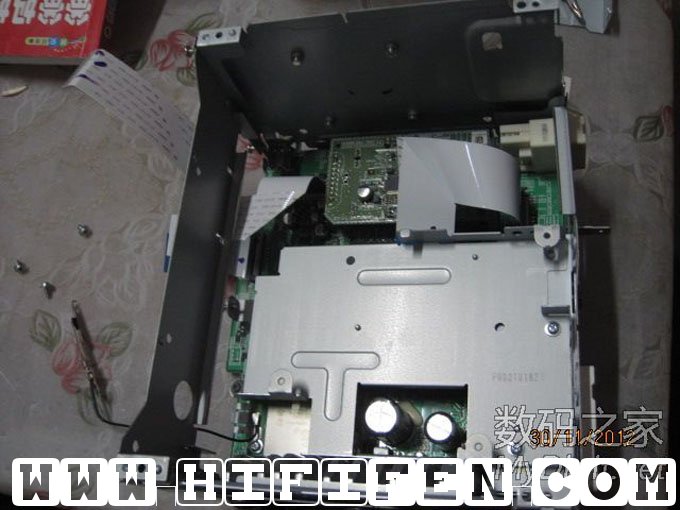

盯视CD机芯

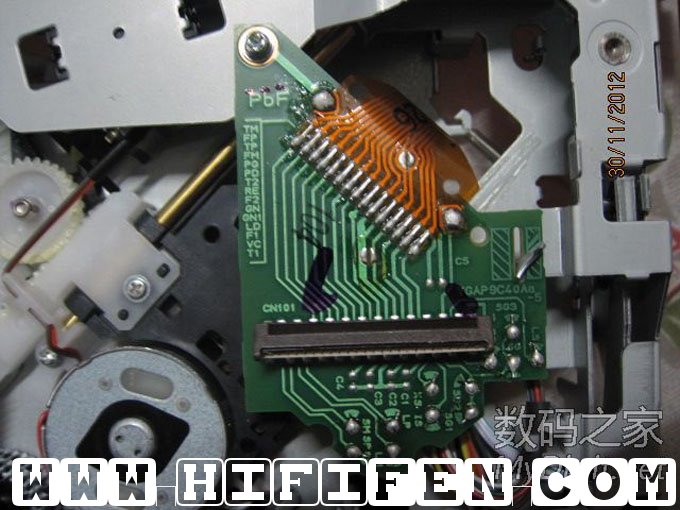

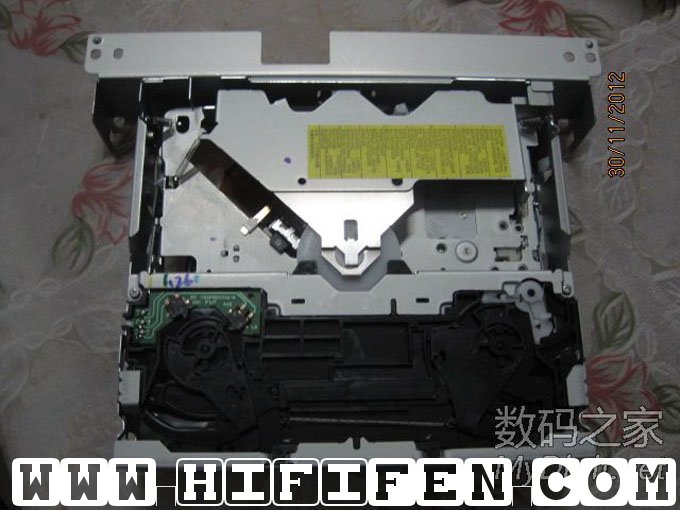

CD机芯拆出

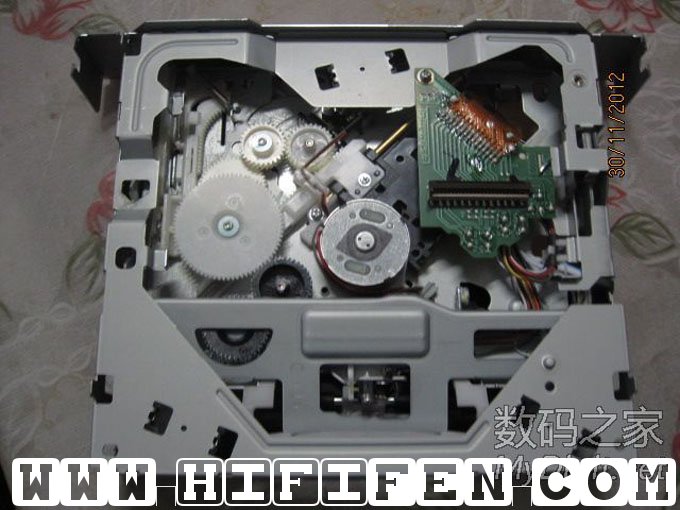

背面

接口

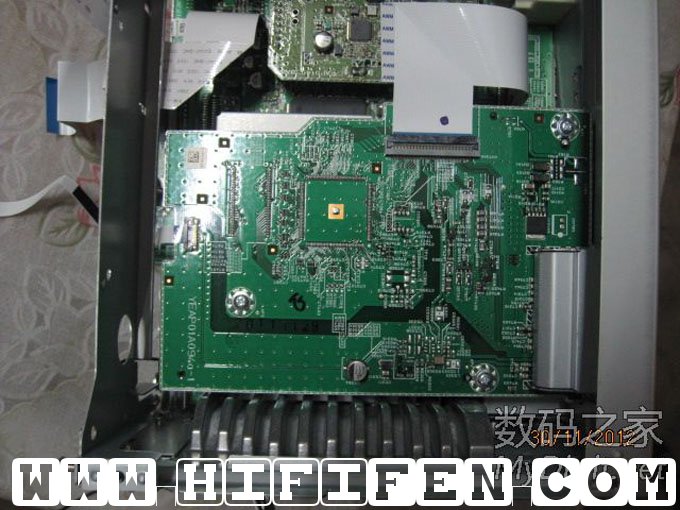

AUX和倒车影像板多功能方向盘控制应该也在上边,很多没有安装的IC 估计是可以装全当DVD或导航的

收音模块,木有屏蔽,但是可以拔下来,前提是焊掉连接的两个小铁片

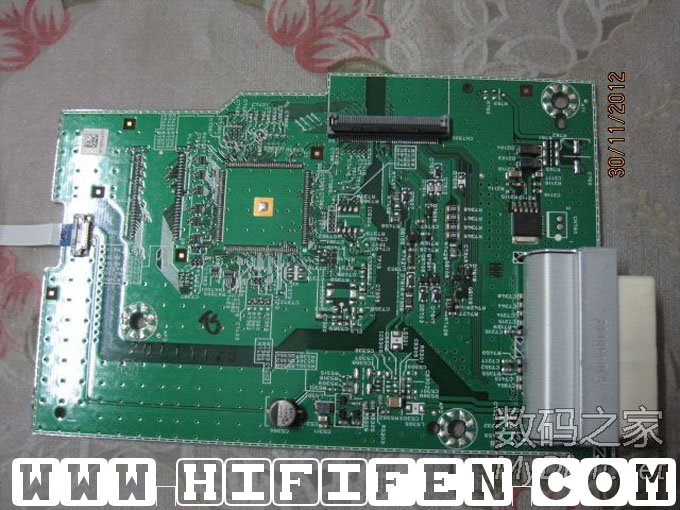

拆出的AUX和倒车影像板

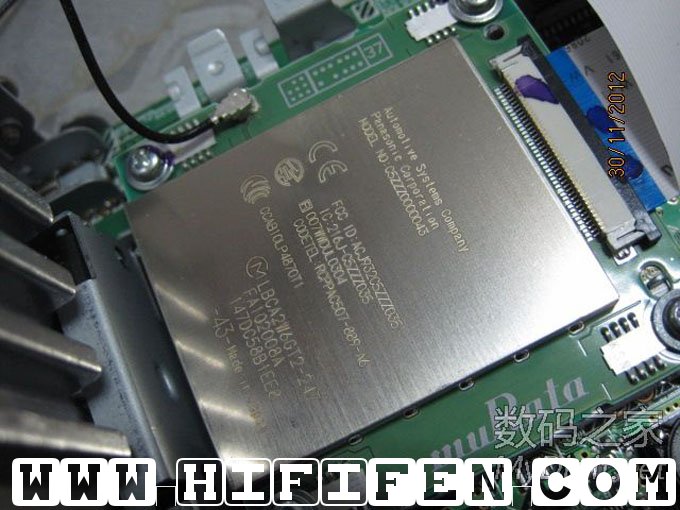

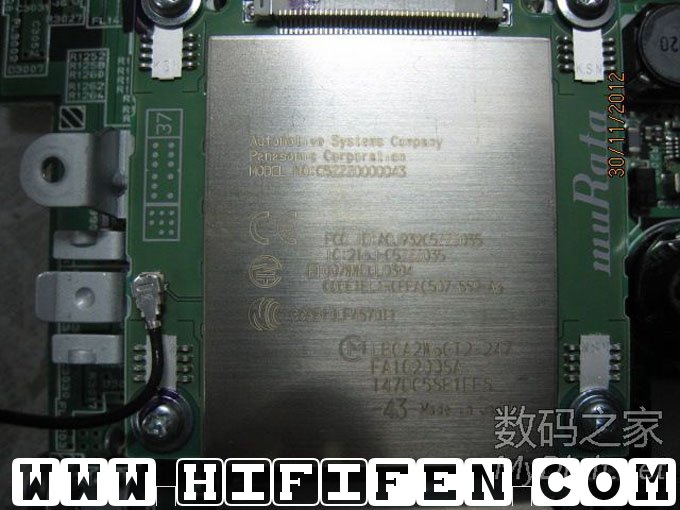

蓝牙模块近照

还是蓝牙模块

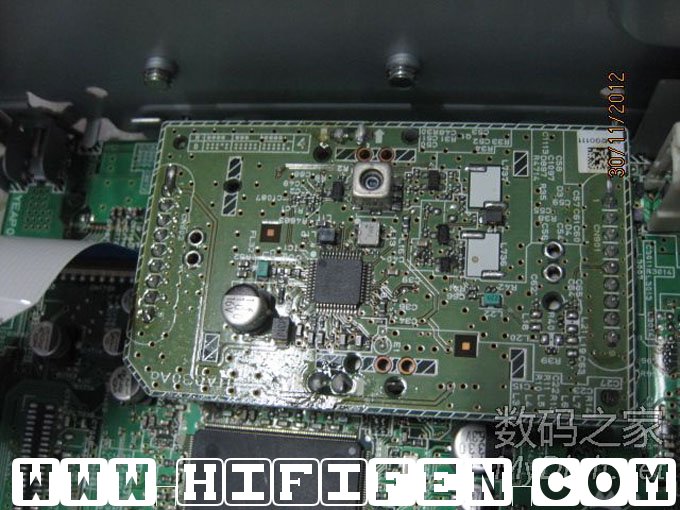

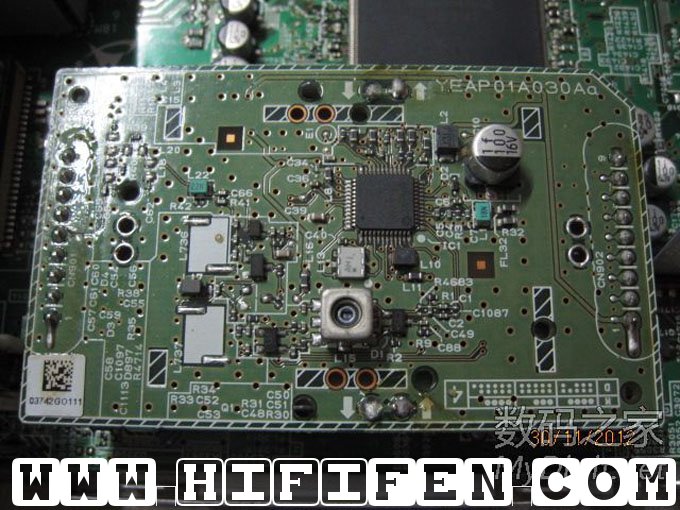

收音

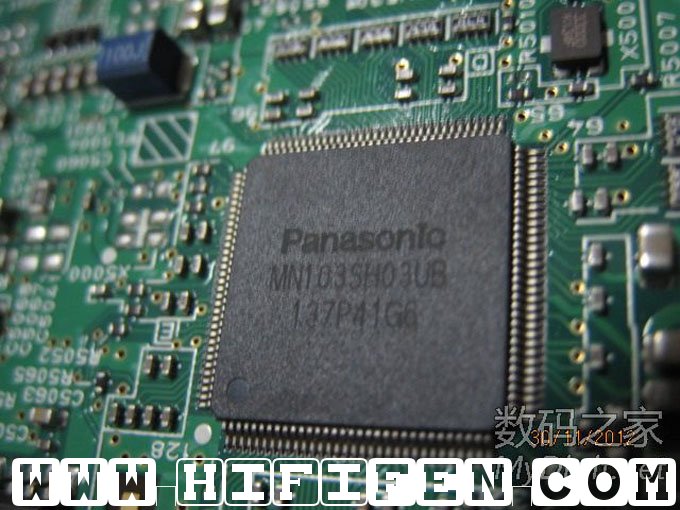

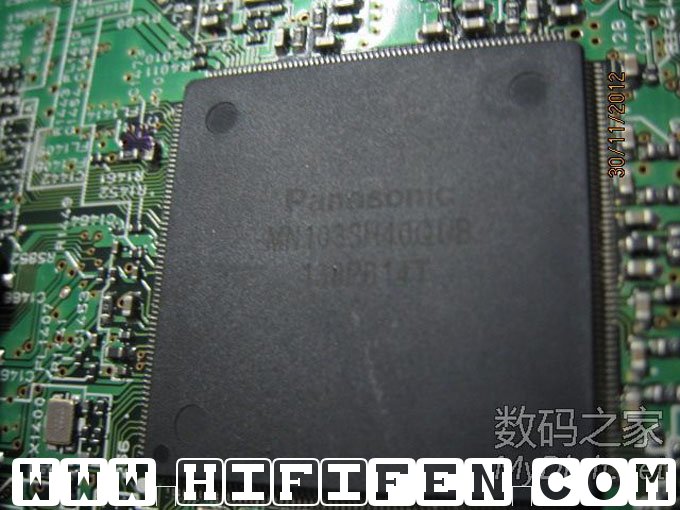

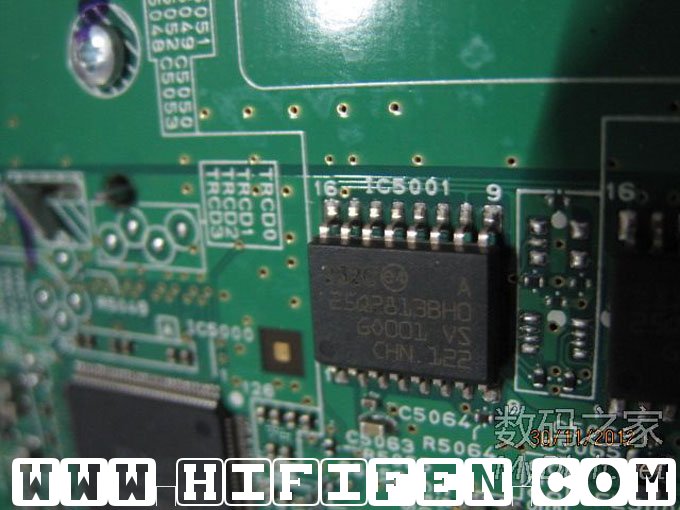

各芯片近照

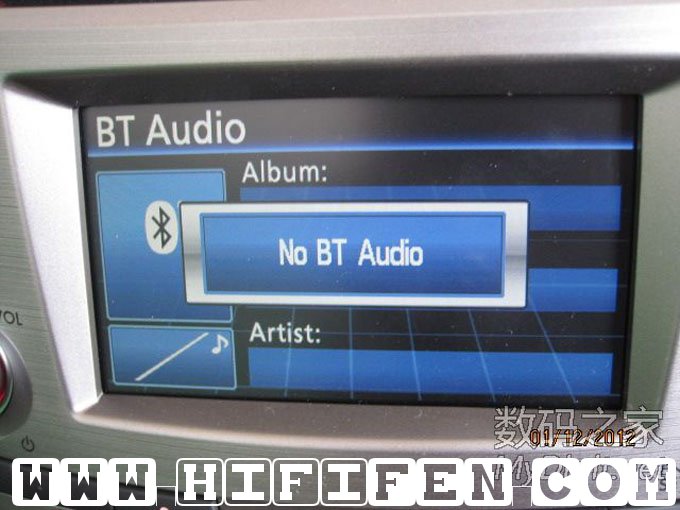

没有激活蓝牙的AUX

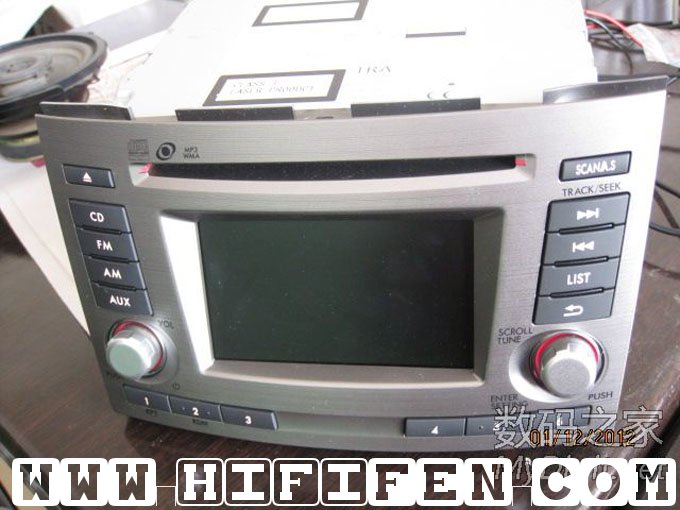

装起来的外观(拆的时候忘了拍了)

卡扣

我把前脸拆下分体安装,连接的排线我给加长了(宽的40P窄的10P),因为错位安装所以初步设计是放不了CD盘的。
