人逢长假必手痒之纯3 6550功放试做篇

时间:2014-03-19 17:26 | 作者:Hida | 文章来源:【Hi-Fi粉丝团】 | 点击次数:800次

话说J版推出纯三电路好久了,一直想做,一直备料,可惜一直没时间。再加上J版曾经出言此乃白鼠电路,手潮的别乱做,于是偶尔有时间也没敢动手。

十一长假,实在手痒,本着做砸了就认倒霉的心思,昨天晚上找出了落了不少灰的机箱和牛,开始动手。

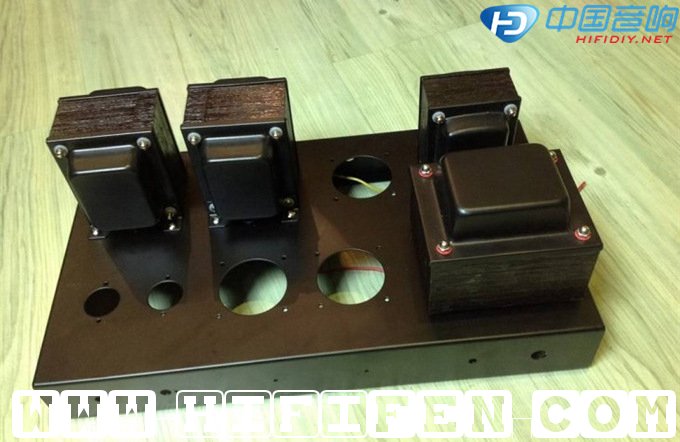

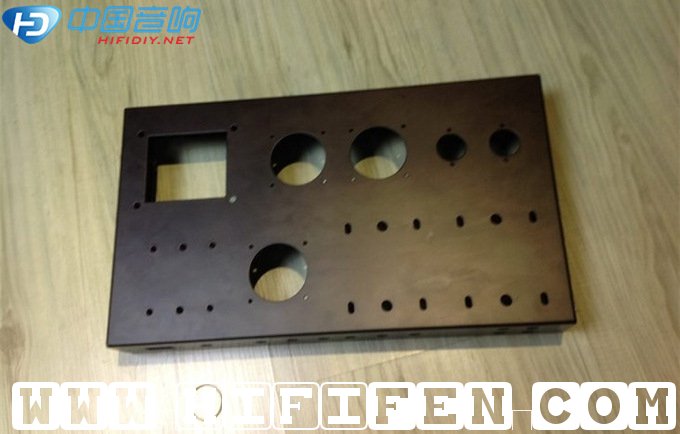

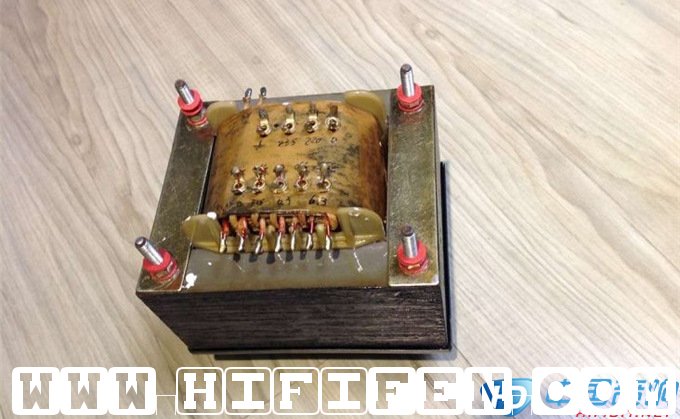

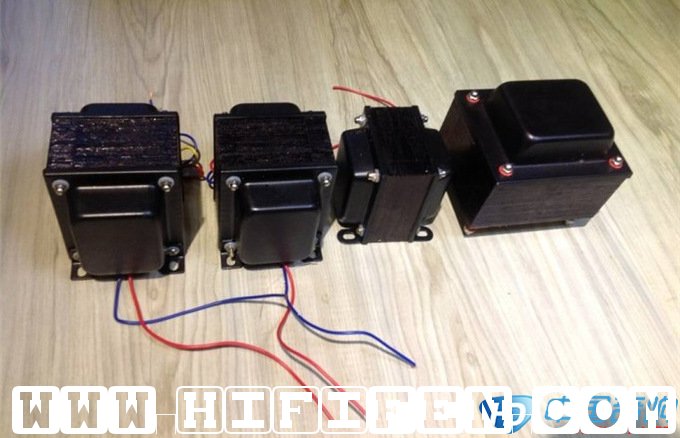

这个电路很挑牛,这个电路能把好牛发挥的淋漓尽致,如果用烂牛你就别折腾了。所以我找了一个比较厉害的牛人给绕了一群,电牛是114片叠厚70,输出牛96叠厚50,扼流圈86叠厚45。掂在手里沉甸甸的,直接测了测波形也不赖。机箱也是早就备好了的,做这个纯三正合适。

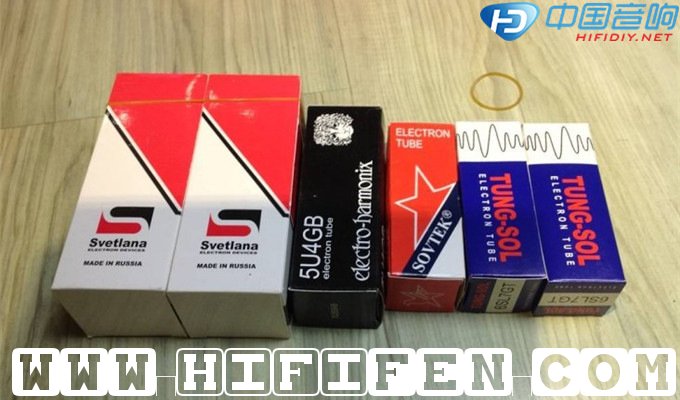

管子就有学问了,记得J版说过,6550管子就svetlana还不错,于是配了2条svetlana 6550,2条天梭复刻的6SL7,这管子不知道怎么样,古董6SL7不敢买啊,整流管买了1条sovtek的5AR4和一条EH的5u4g。电牛绕的时候做了两组高压,如果用330v可接5AR4,用355v可接5U4G。

其他阻容就没什么可说的了,台产金属膜电阻。一个好的电力路对电容依赖程度比较低,不同的电容在上面影响很小,因此没有特别在电容上下功夫。

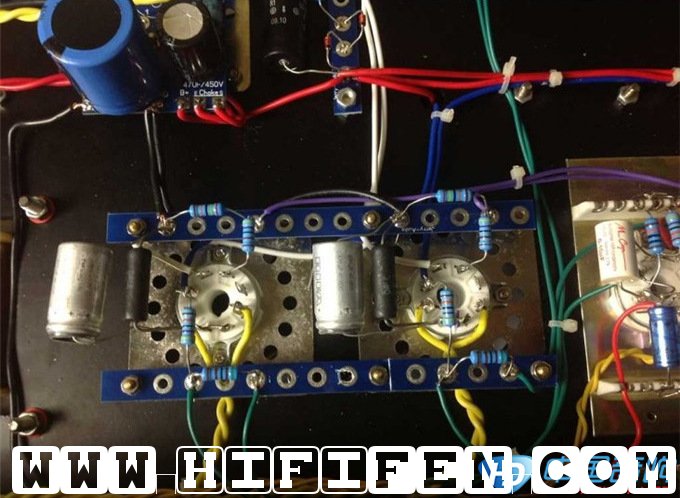

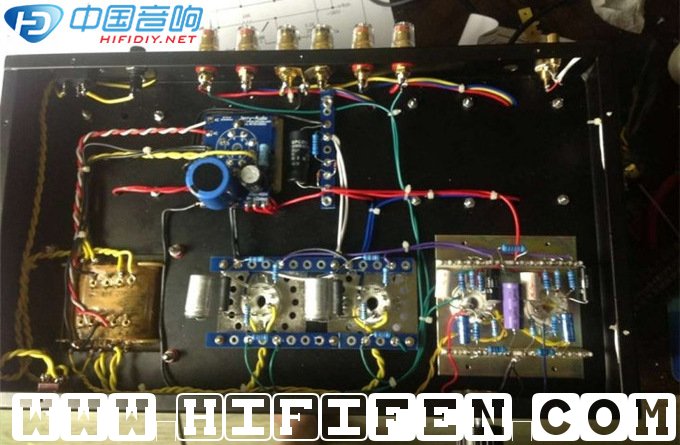

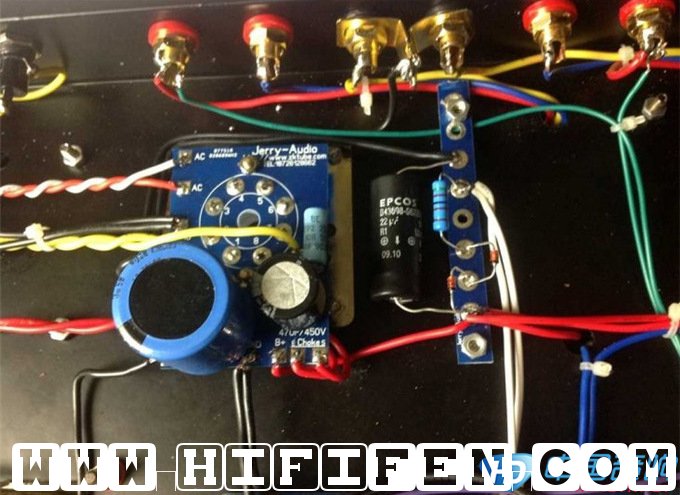

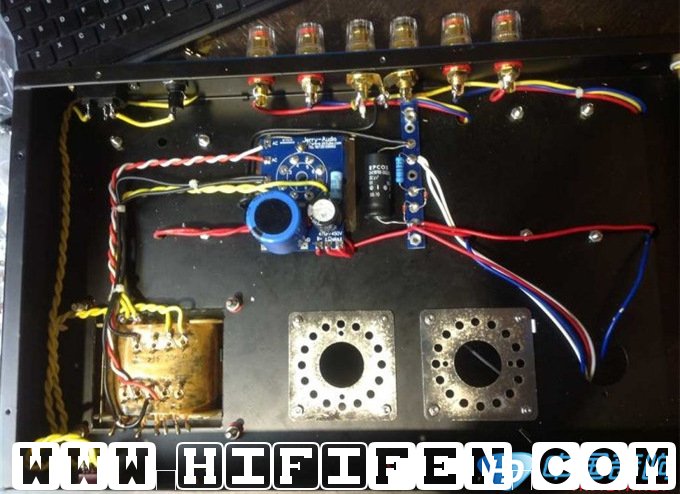

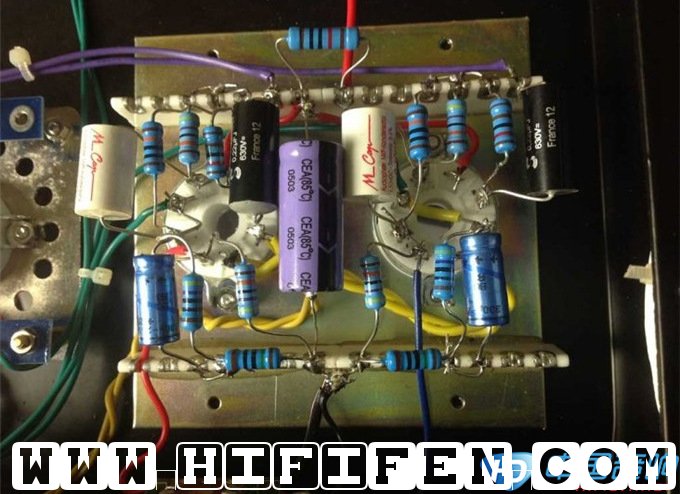

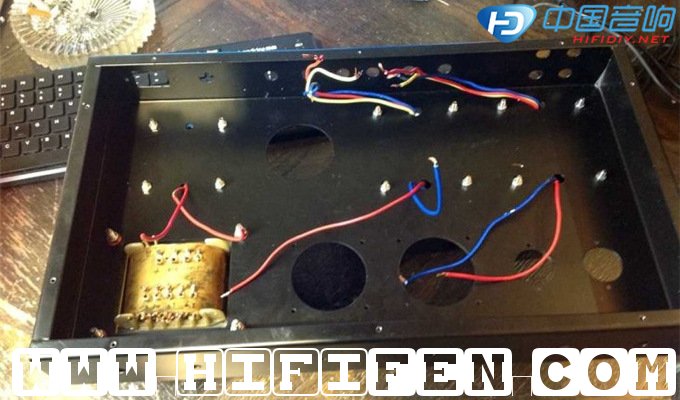

以前画过纯三的PCB,但是和我的机箱不配,因此这次就献丑搭棚,我的搭棚,一向以立交桥式的“鸡窝”而著称,乱七八糟实在没法看。由于手头没有电容夹子了,整流部分偷懒用了个小PCB,全当固定滤波电容了,PCB的螺丝铜柱是总落地点,各级地都是汇总在这里做分级星形接地。

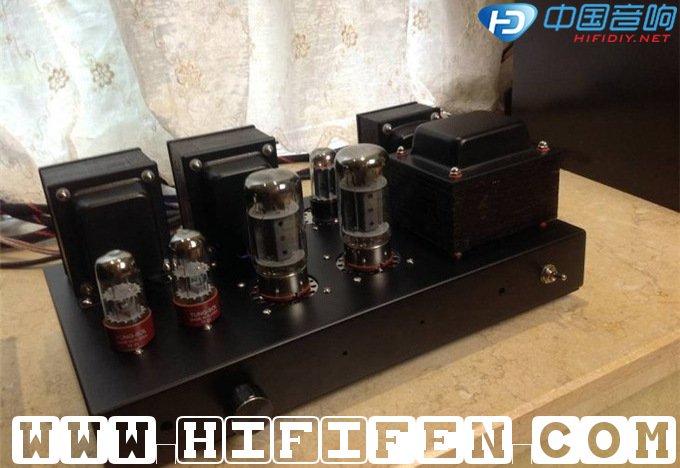

晚上开工,做了7个钟头,终于完工。“萝卜快了不洗泥”,人家的搭棚是正楷,我的是狂草!

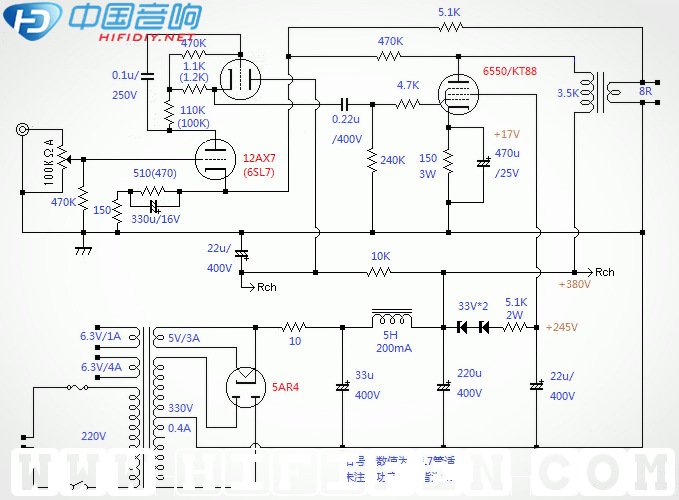

接上电试了试,灯泡都亮,测了测电压,B+ 373V(原图380V),帘栅级240v(原图245V),功率管阴极电压16.2v(原图17V),功率管屏级电压359V(原图没标,6SL7各级电压也没标,我也就没测)。来看看波形、信噪比和失真度测试数据:

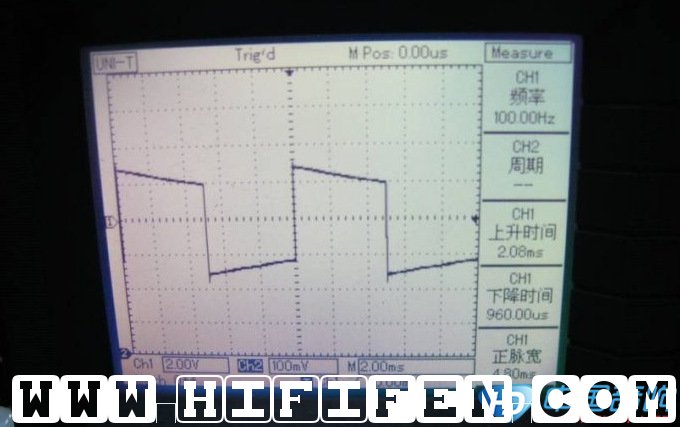

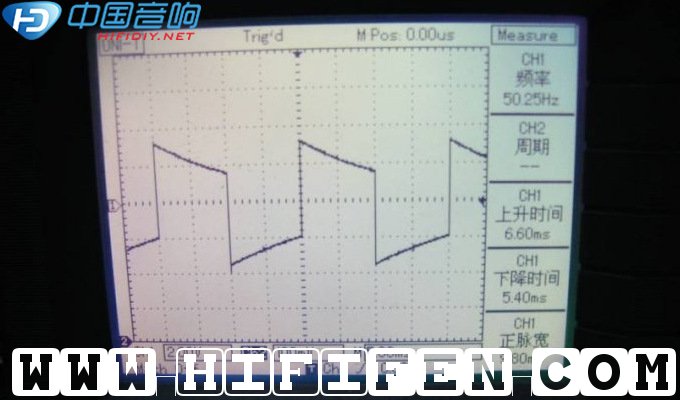

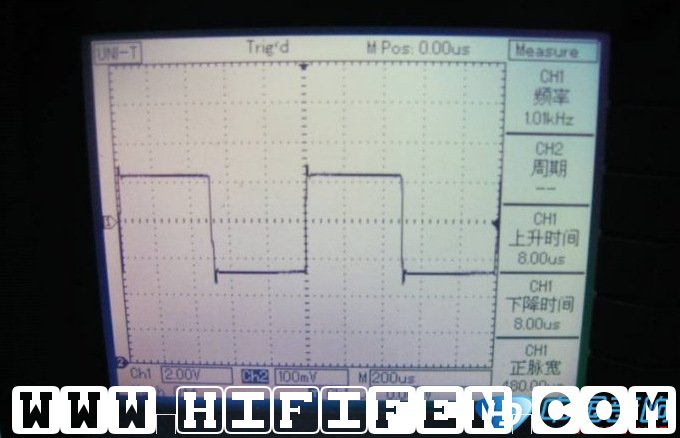

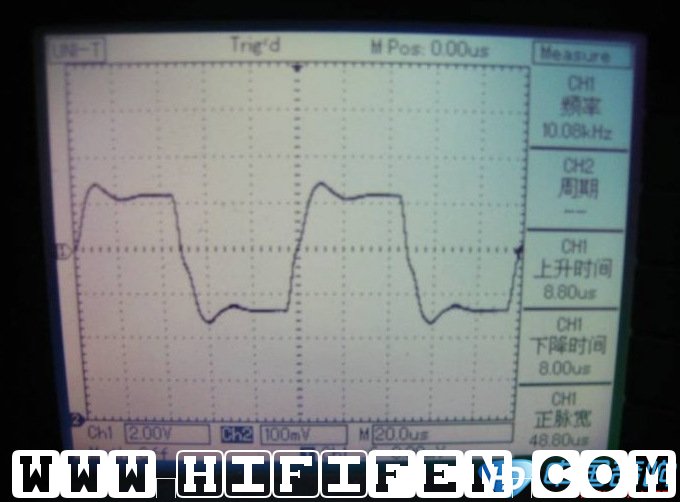

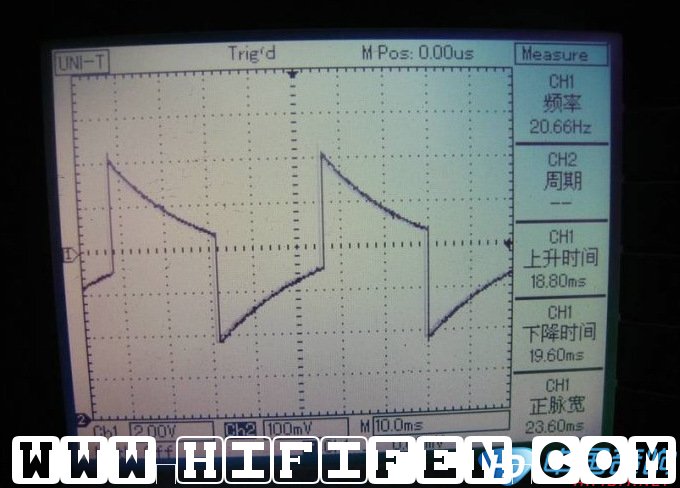

20Hz

50Hz

100hHz

1KHz

5KHz

10KHz

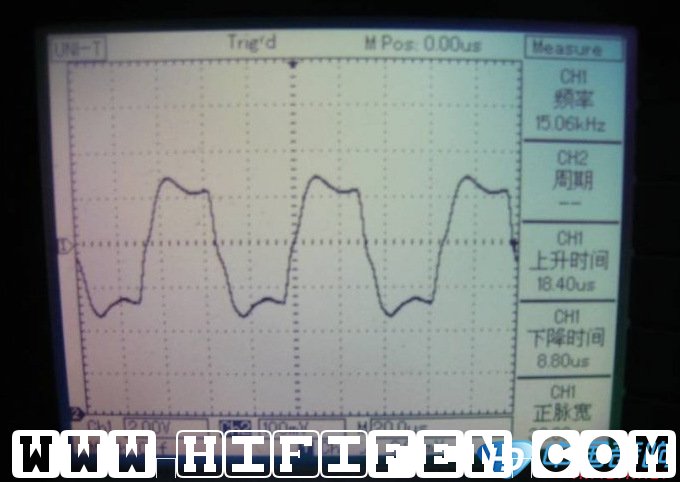

15KHz

20KHz

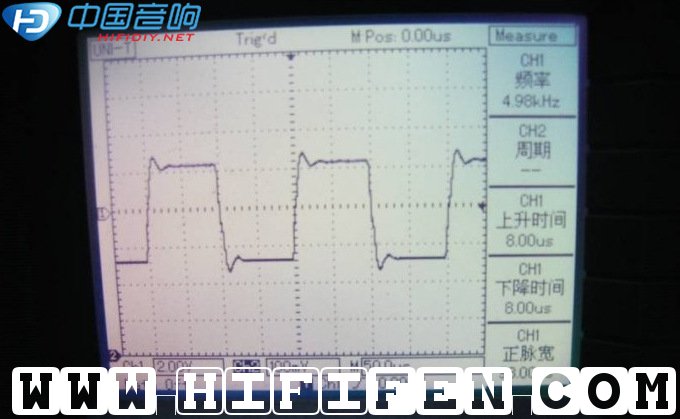

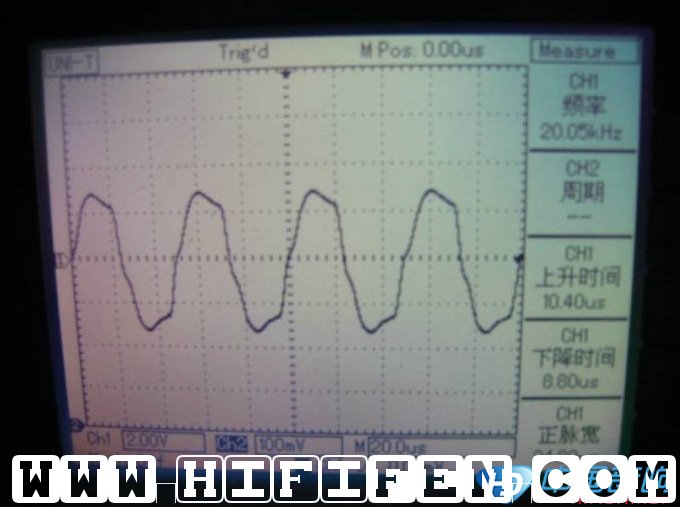

前面的波形还不错,10K往上就不好看了,看来牛还是不够给力啊。这个电路有多大5重负反馈,简直对牛的挑剔到了令人发指的程度,恐怕只有极好的牛才有上佳表现。同样是这头牛,在纯二电路的波形就漂亮的多,到了纯三这里,高频部分就不怎么样了。信噪比(JIS A加权):左声道-91db,右声道-96db,很满意。

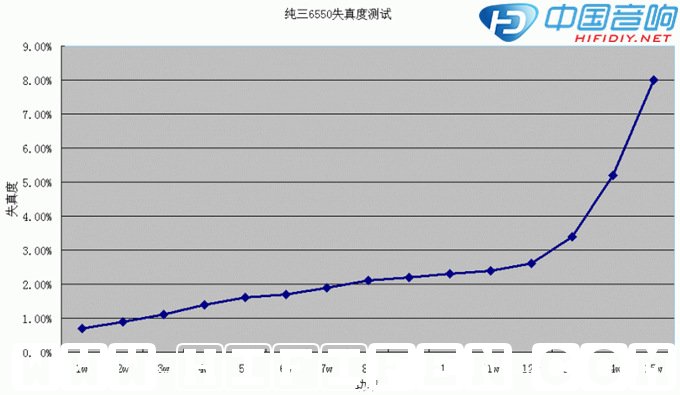

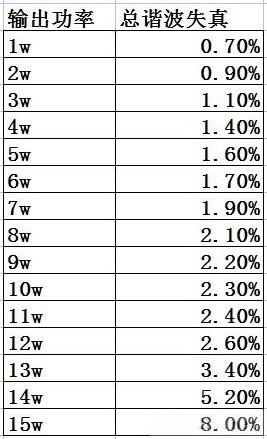

失真度用Meguro Audio Analyzer Mak -6581测试,接8欧电阻做假负载:

由于做好后还没有进一步调试,现在失真度确实很低,但是还没有达到J版所要求的在10w时失真度1%。现在超了1倍。比较汗。看着大概差不多,就先接上CD和喇叭测测吧,底噪和交流声完全没有,94db灵敏度的音箱都能非常寂静。

说说听感。实话实说,我觉得我听到了近乎于“正确”的声音,有那么一点点单端所特有的音染,非常迷人。最后想给J版提个小小的建议,这个电路非常棒但是做的人不是很多,远远没有纯二那么普及,究其原因可能是6550造价比较高,所以希望J版有空的时候能移植出其他版本,尤其是最常用的6L6,KT66和807版本,我想广大坛友也都在眼巴巴等着呢。
