照虎好画猫 学做经典好声6V6推挽胆机

时间:2014-03-21 18:17 | 作者:Hida | 文章来源:【Hi-Fi粉丝团】 | 点击次数:800次

注册论坛已有很多年,无奈工作、家庭诸多事情,只偶得时间上来过过眼瘾,深潜N多年,想了胆机N多年......去年时间渐多,偶然看到T版《一款最简单、最易做、最廉价的经典好声6V6推挽制作》,仔细研读,发现这款6V6诸多优点:元件不多、管子廉价好找,PCB也画好了,照虎画猫咱还是会的,此时不动手更待何日?

开始动手,做PCB,定购元件,感谢互联网感谢某宝,所需都弄齐了。

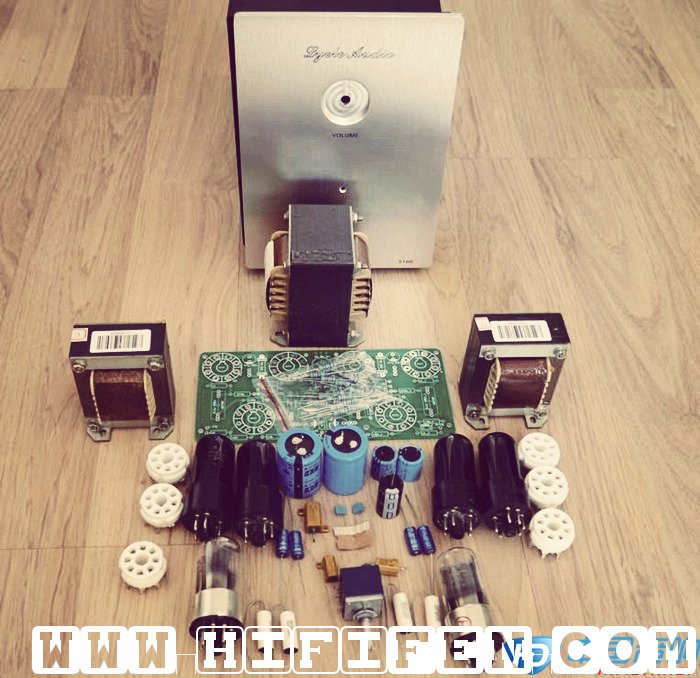

6V6推挽胆机元件清单

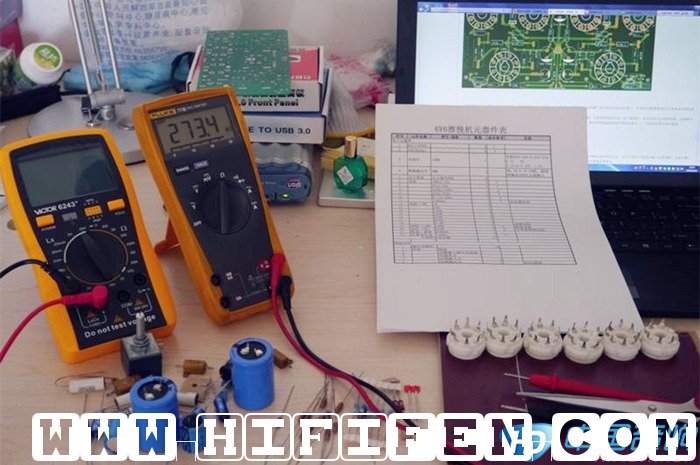

制作过程其实很简单,100%的细心+100%的耐心,基本搞定!我们的测试元件尽量挑选配对的,保证一致性。

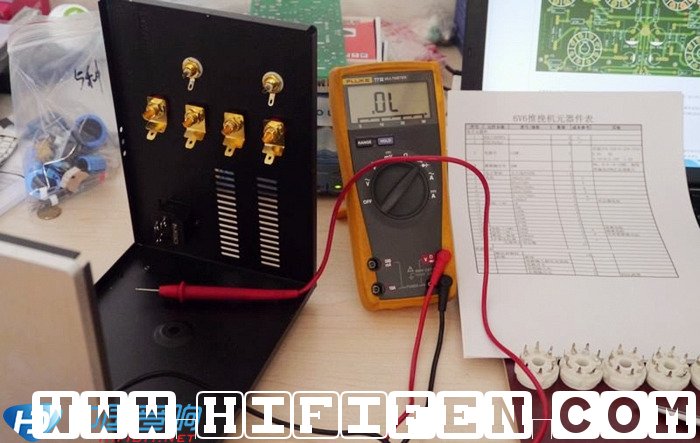

机箱各接线端子也要测量一下。

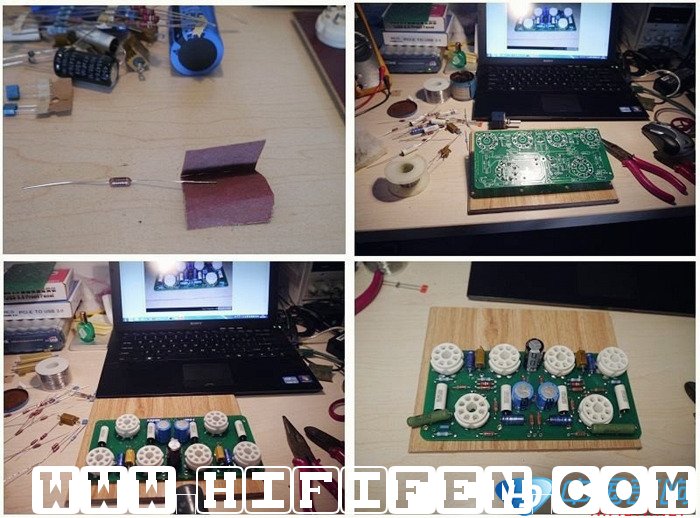

开始焊接:

钻孔:

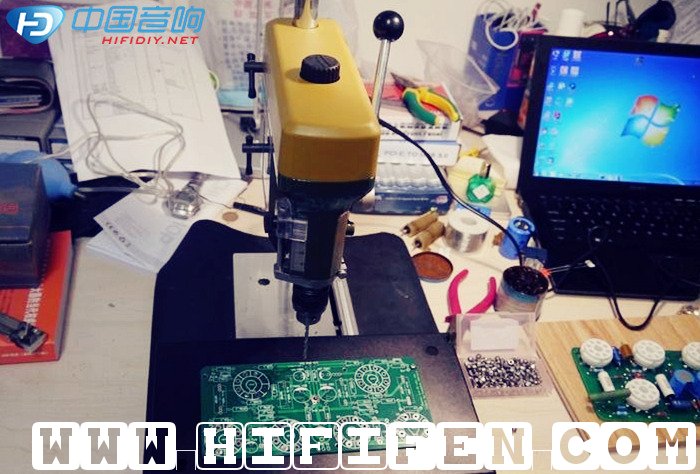

电路板钻孔

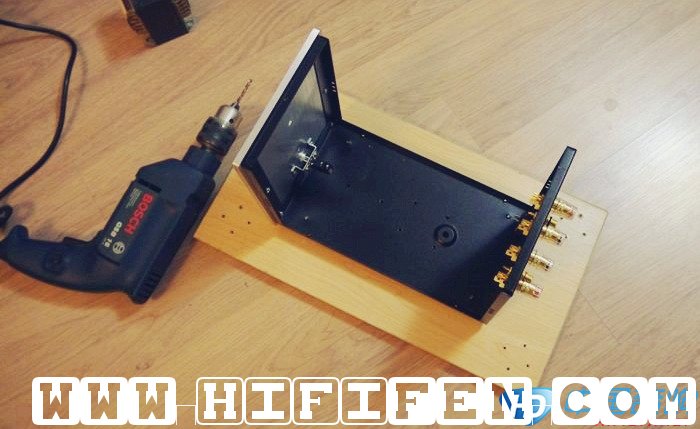

安装牛钻孔

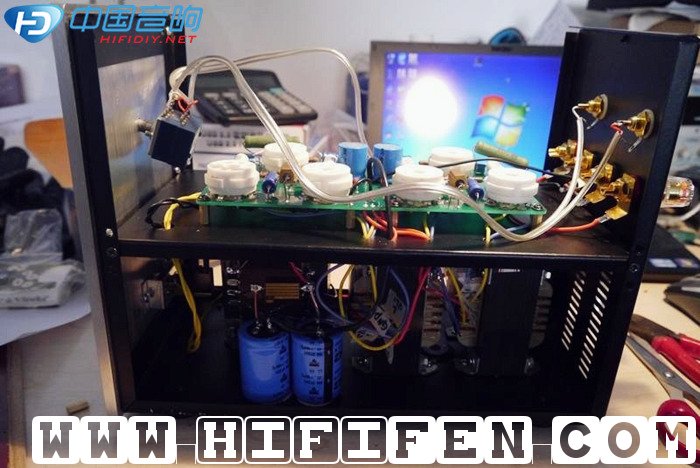

牛安装到位,全部接好

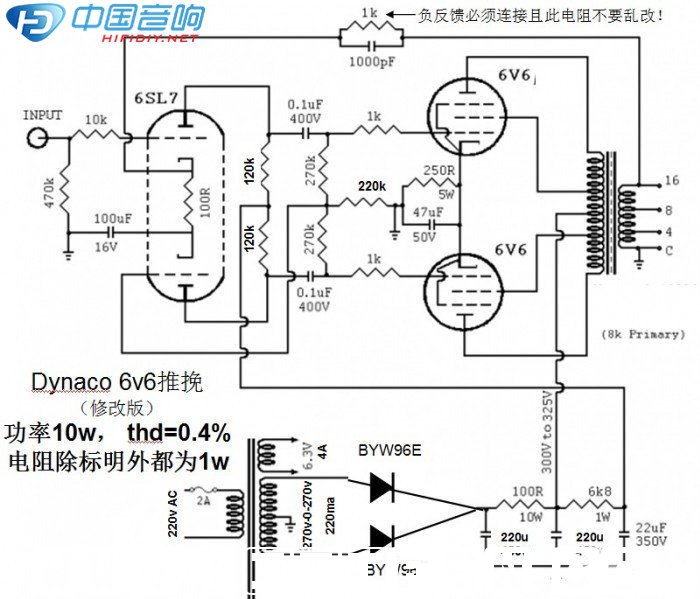

上个电路图:

接好以后,插上全部管子,接到小音箱,按下了电源开关,灯丝亮了,然后就bubububu......我勒个去,啸叫了,左右声道,赶紧断电,对调p1ul1p2ul2,再来,接电脑测试,出声了!

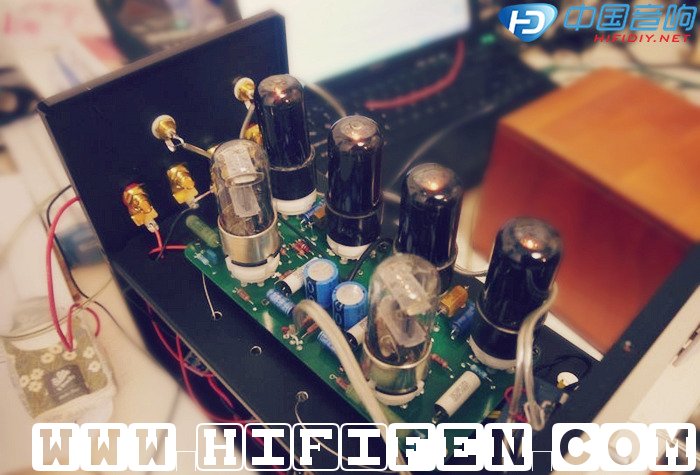

加电成功灯丝全亮

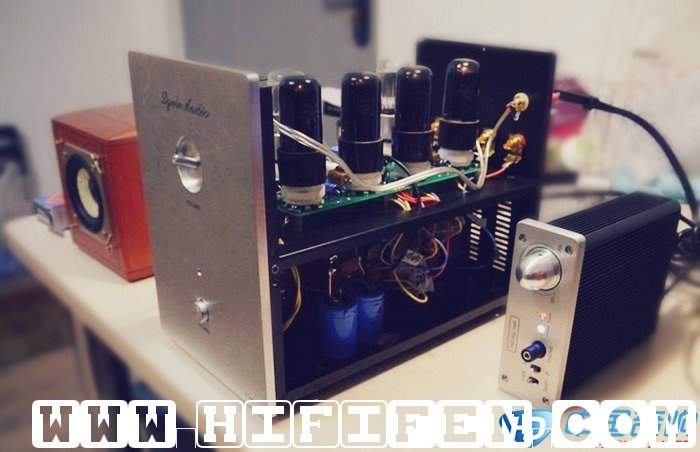

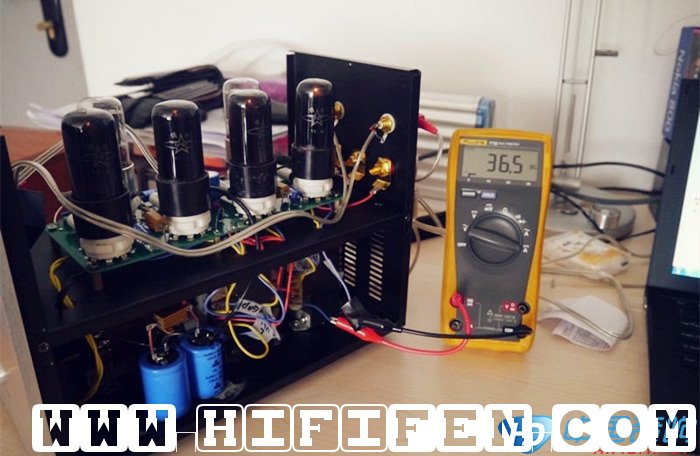

接电脑测试出声。

只听这个管子不过瘾,也学着把几条管子测了一下,然后换上4支一致性比较好的管子。

管子测试

至此,本次照虎画猫基本完成,维留点个猫尾巴没处理好:6SL7管子接的1W100R电阻忘记买了,只能用两个10W100R电子先顶上;电位器买大了,机箱装不上,只得续订个16的花柄电位器,再来装机箱。

目前裸机试听,左声道耳朵贴到音箱前10cm以内有交流底噪,右声道基本听不出来,用USB DAC推了一下,声音还可以,等全装好在仔细听。

总结一下,虽然上学时学过电子电路基础,却是只凑合认识3条腿儿的石头和无数条腿儿的集成蜈蚣,这8条腿儿的玻璃螃蟹它不认识我我也不认识它,但由于有T版的PCB外加详细教材,只要有足够的细心和耐心,菜鸟也能制作一台自己的胆机,当然制作过程也是很考验和锻炼人的动手能力的,在此,把对T版和论坛的敬意转化为一份作业交上!
