维纳斯般华美 简单几步教你自己动手做功放

时间:2014-03-28 08:22 | 作者:Hida | 文章来源:【Hi-Fi粉丝团】 | 点击次数:800次

  有一段时间,我很想自己做一台功放,不过苦于一直都没有一个很好的点子可以真正的去实施。当我发现来自Sparkfun生产的单声道音频放大器时,我开始变得兴奋,它是那么的完美,以至于完全符合我的理想要求。它制作起来比一般的音响系统要更简便,而且采用激光切割技术的箱体外观非常酷炫。完美的表现,让我们接下来看看它的声音到底怎么样。

  第一步:准备材料和工具

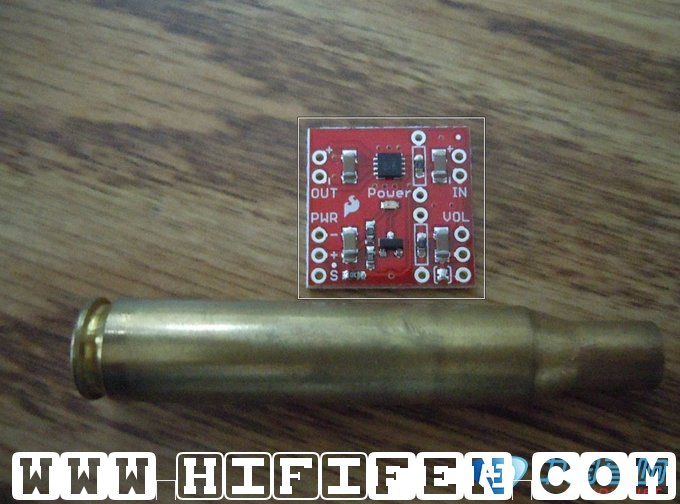

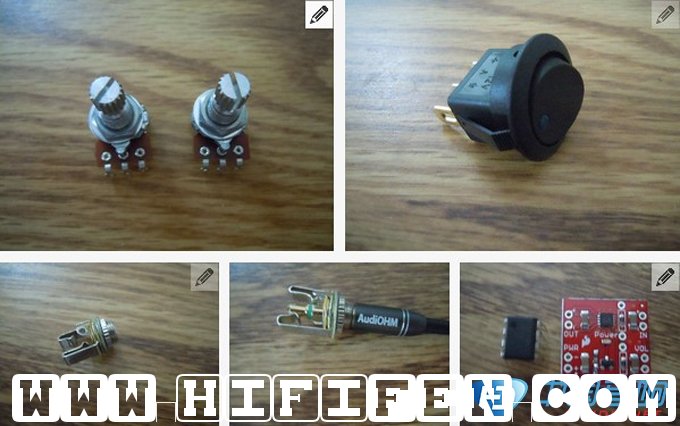

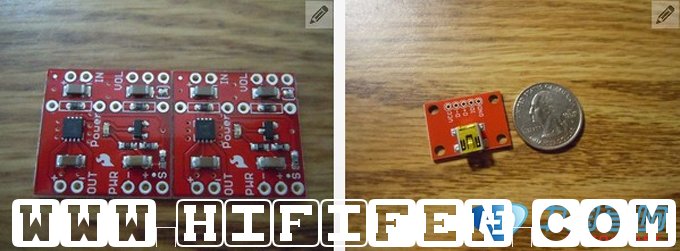

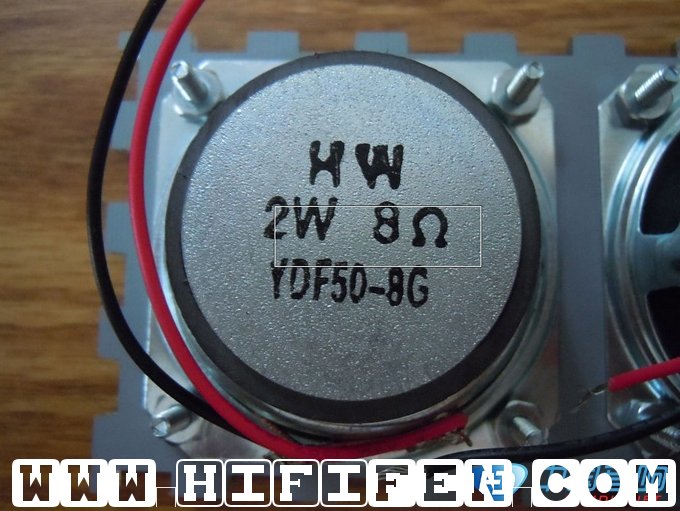

  主要工具:usb插口,开关,电焊,一个3.5mm的迷你插口,线,8个尺寸适中的螺栓和螺母,两个单声道音频放大器的板子以及电位器。

  次要工具:烙铁,钻头,JB焊头,砂纸,还有凿子和锤子。

  以上都是我用过的工具,它们使我工作起来更加顺手。你们可以酌情选择。

  第二步:设计

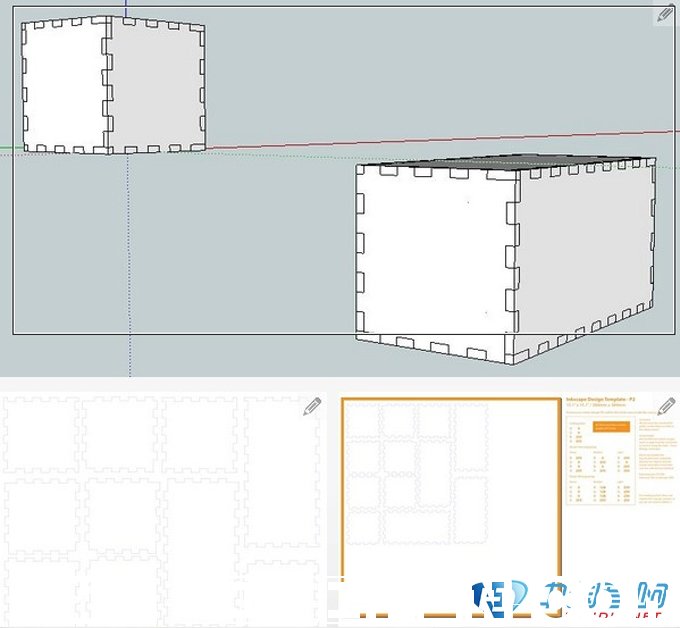

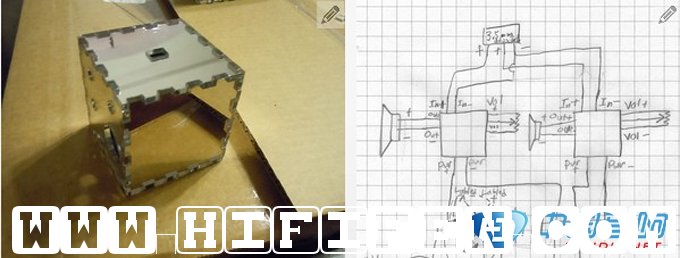

  Google Sketchup是一套直接面向设计方案创作过程的设计工具,通过它我设计了一个小小的正方体,然后用激光把它刻在模板上,这正是我所需要的。

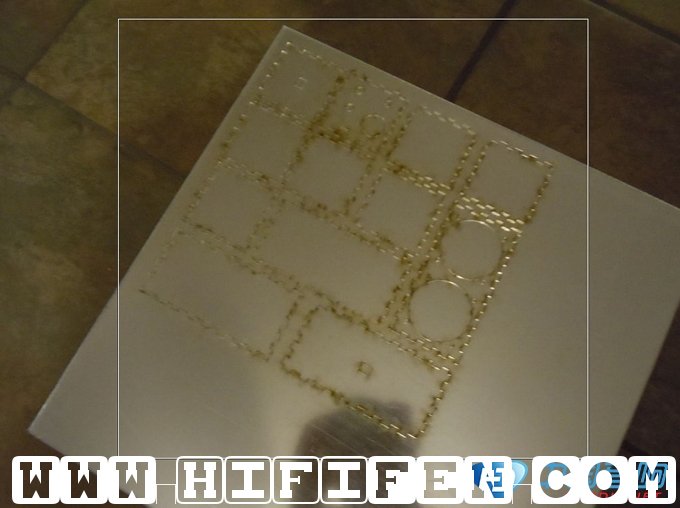

  第三步:开始激光切割有机玻璃,初步制作出箱体部件

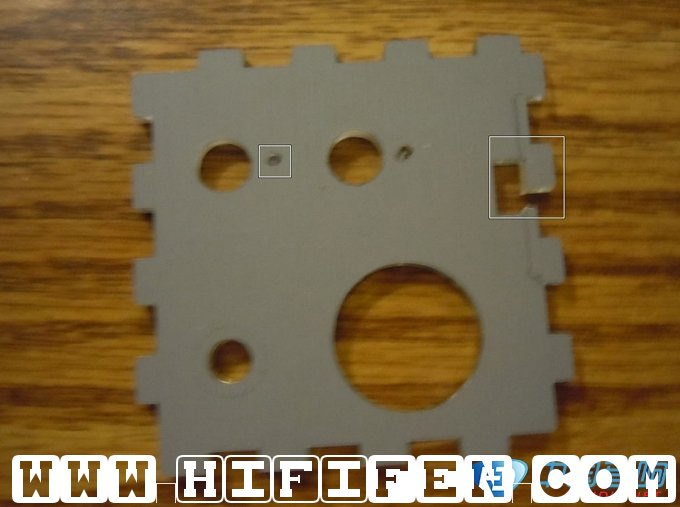

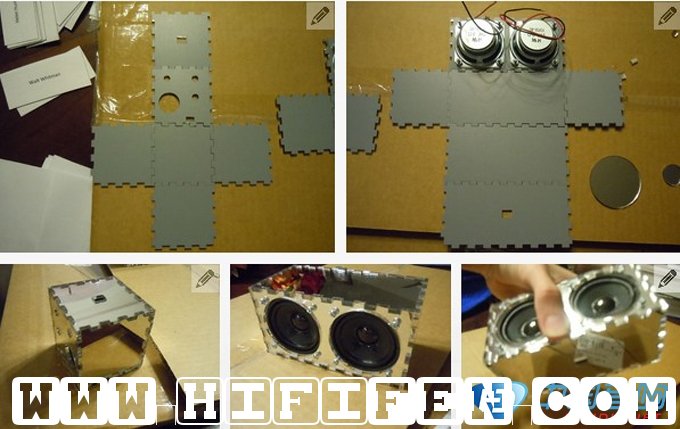

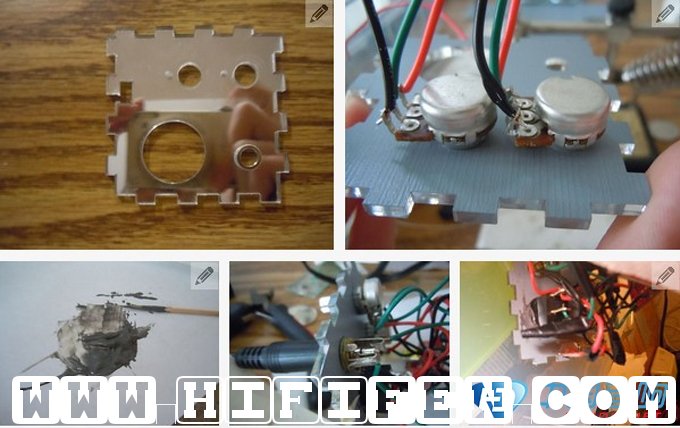

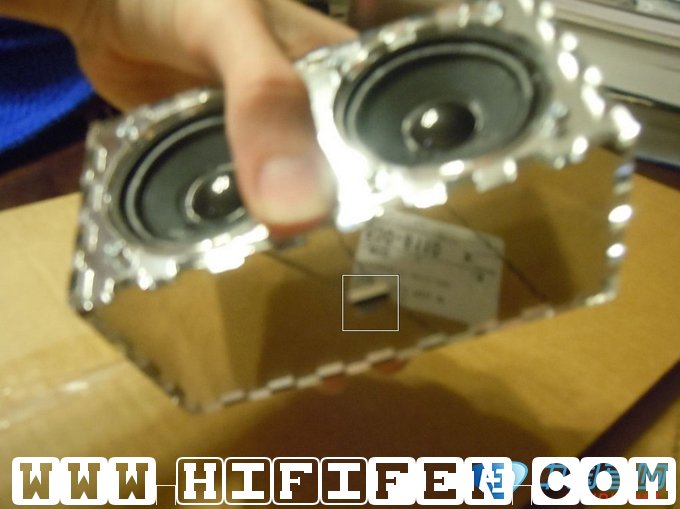

  如图所示,切割好以后撕掉它们表面的一层保护膜,然后装起来看看它们是否能完整的组装在一起并且相互之间无缝隙。

  第四步:焊接

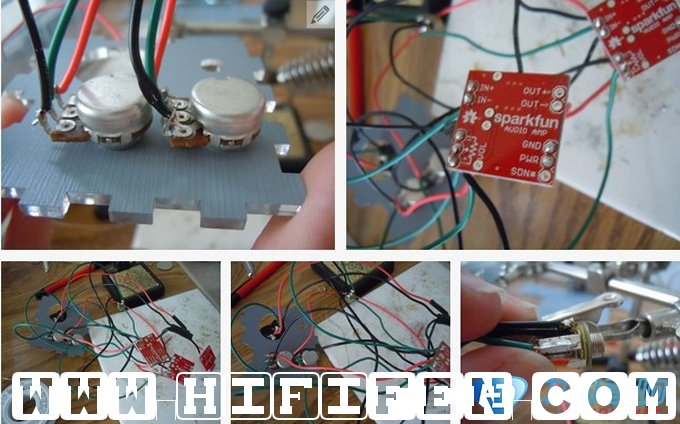

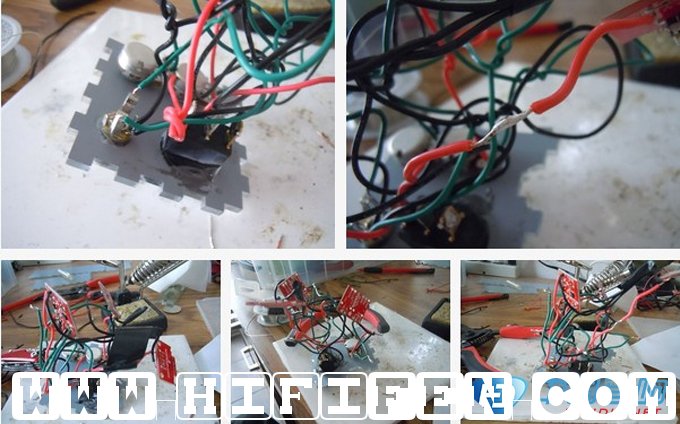

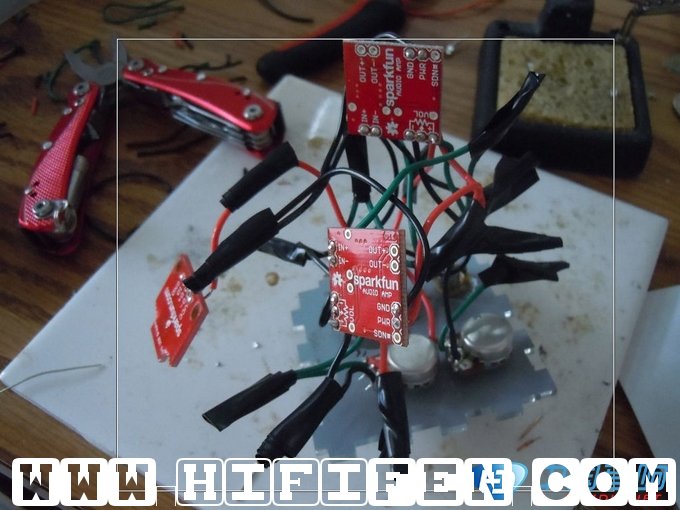

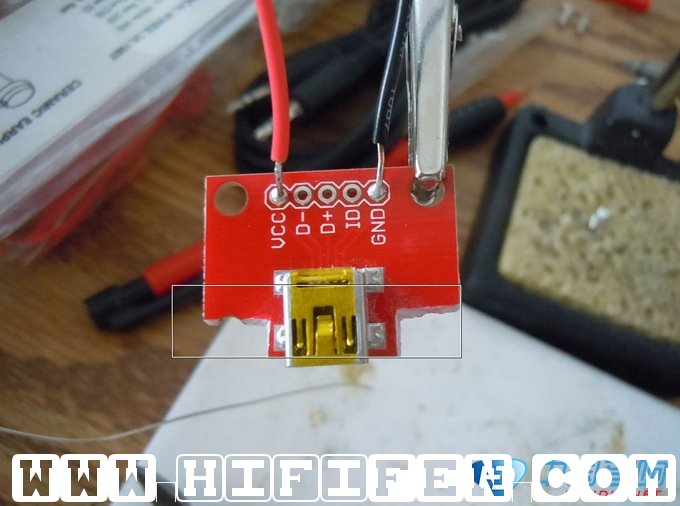

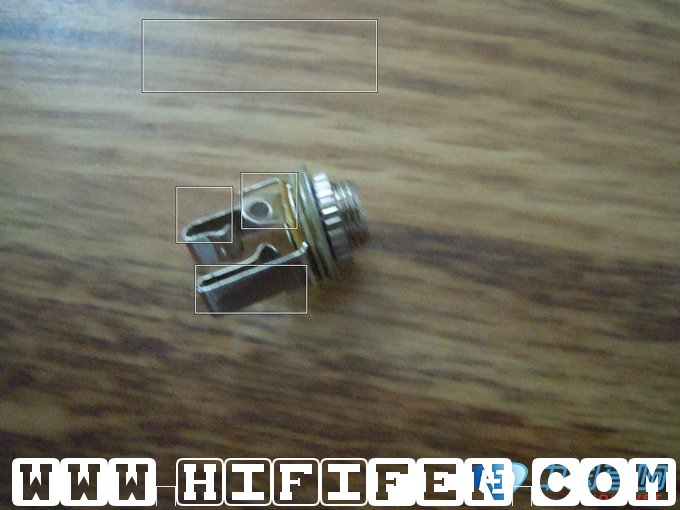

  如图,把开关装进去,用线把单声道放大器和开关的负引脚连接起来,别忘了还有地线,然后把开关的另一端连接上正电压,把电位器插到放大器上对应的插孔上——要么是边缘的针孔要么是边缘的圆孔,中间的圆孔我们用来接引脚。

  不同的正极引脚连接到不同的单声道放大器,然后把两者的负引脚相连,把喇叭线穿过插孔之后焊接成音频输出引脚。

  务必确保所有的连接都正确,接下来我们就可以开始测试了。

  第五步:第一次测试

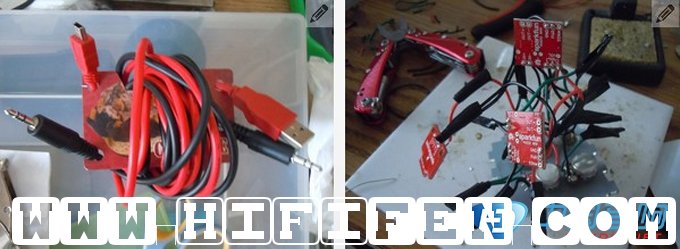

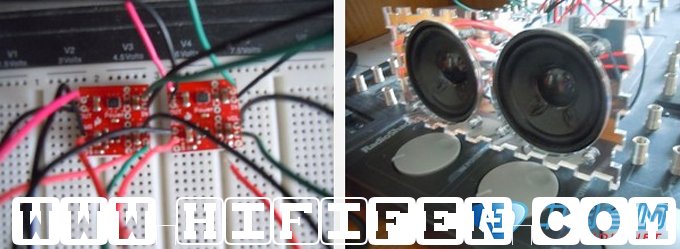

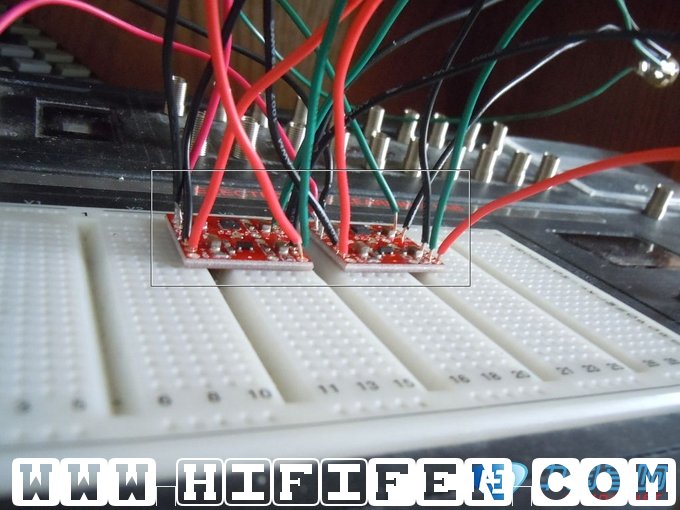

  尽可能的检测一切你所能检测的东西,比如箱体外观是否焊接紧闭,线连接是否正确,扬声器输出是否接好等。确认都无误后接上一个耳机输出,播放一些音乐,初步测试一下看看是否能够正常出声。

  第六步:Shrinkify

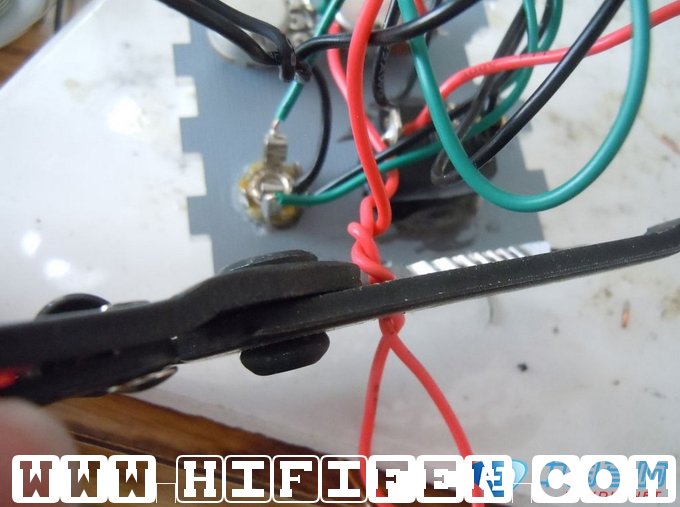

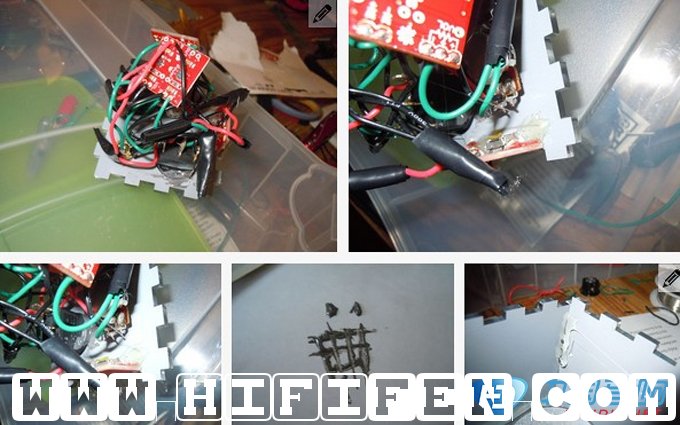

  完成以后我发现还有一些没用完的线,我决定尽可能多的利用完它们。把线前端的那一层胶膜用刀割掉,然后把里面的线丝呈螺旋状拧在一起,用电工胶把它们包好,以防止短路。把剩余的线都重复以上步骤。

  第七步:准备第二次测试

  好了,在第二次测试开始之前,让我们先把它们集中在一起放好,仔细的看一下,这些可都是你亲手制作的,是不是有一种成就感呢?

  第八步:细节调整

  注意,电位器上有一些小的引脚,避免它们暴露在箱体的前面板上而影响美观。

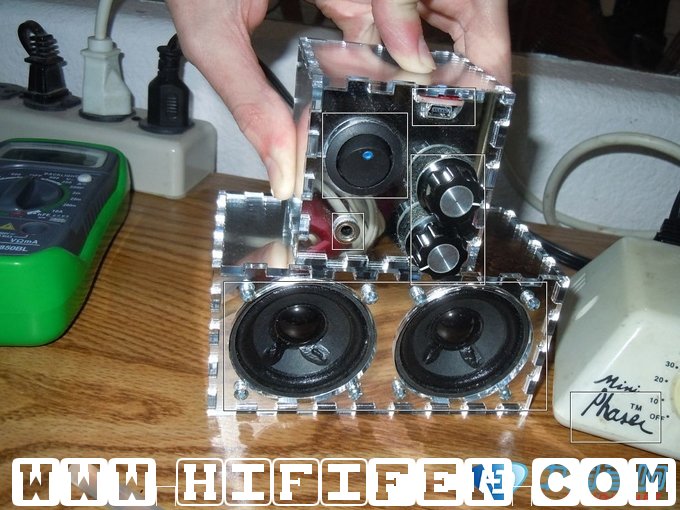

  现在开始胶合,先用胶把USB,音频插孔和插座的开/关都粘好彻底固定住,然后用热胶把箱子整体粘上。在箱体每一侧关节上都上好胶,并把它们压在一起,等胶水干了之后,用小刀把周围残留的胶水清理干净。两个箱子都粘好以后,把其中一个较小的箱子侧面涂上胶水,将它粘到另一个较大的箱子里面,扬声器的电线要保证能穿过两个箱子。

  第九步:美化

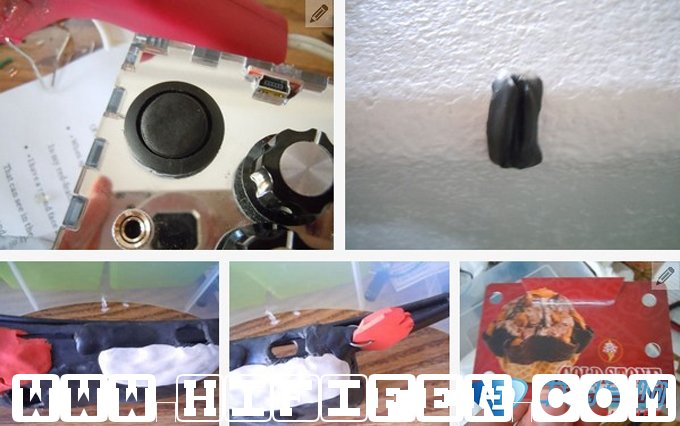

  如果开关上的灯时亮时不亮的话,手头要是还有剩余的万能胶,你也可以上一点到开关上去(我自己就是这样)。可以按照自己的喜欢给箱体上一些漆又或者贴一些花纹。至此,制作基本上已经全部完成。

  第十步:Done!

  现在开始享受属于我们自己的音乐吧!
