光棍节献礼 CDM9无刷版转盘DIY欣赏

时间:2014-04-07 08:25 | 作者:Hida | 文章来源:【Hi-Fi粉丝团】 | 点击次数:800次

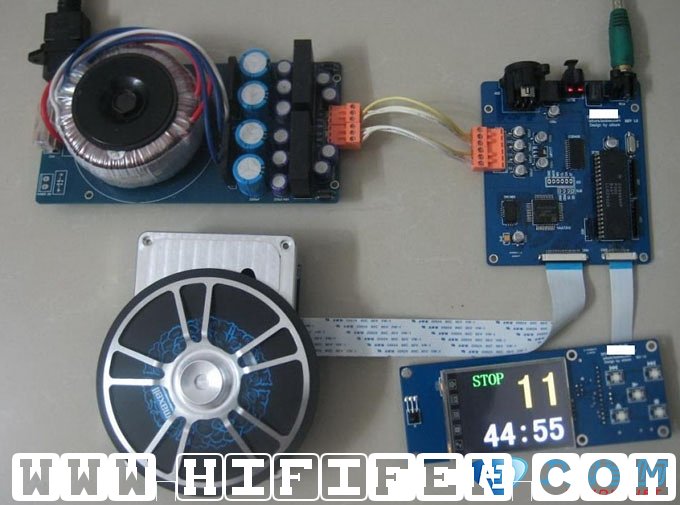

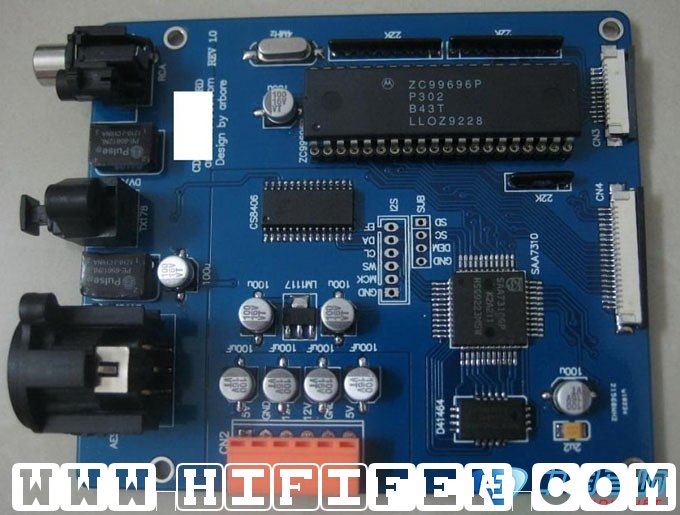

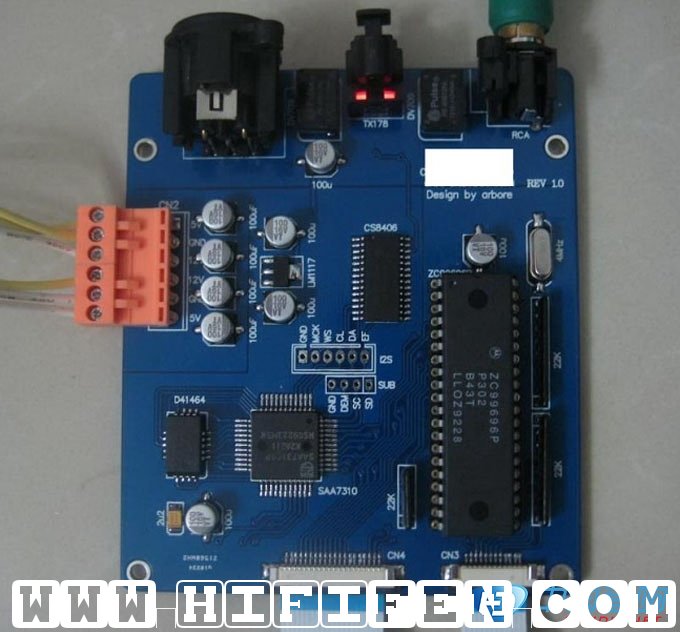

  经过了三次的打板,各方面都已经完善了,经过朋友的试听,声音也很不错。使用常见310摇头芯片组TDA8808+TDA8809+SAA7310,伺服MCU是ZC99696,数字输出是CS8406+26C31,同轴、光纤、平衡三路输出,使用插件与贴片元件相混合,着重考虑PCB排板与DIY的方便,没有过份追求小体积。

  纯单电源设计。电路全新设计,整机甚至只用一个12V供电就可以了,当然,我还是细分了一下电源,分成2组12V和2组5V。310本来就是双电源供电的,改成单电源设计,等于有相当大一部分电路变化很大,这样做有什么好处呢?主要是开机碟片反转,关机光头向后撞头这些问题能彻底得到解决,现在开机瞬间碟片是静止不动的,延迟两秒后读碟,关机时光头是纹丝不动,不会撞头。其实有时候觉得这类问题应该不算问题吧,又不会影响播放的,也许大家都有一种追求完美的想法吧。当然实现了单电源之后电源更加简洁,分组也更灵活了。

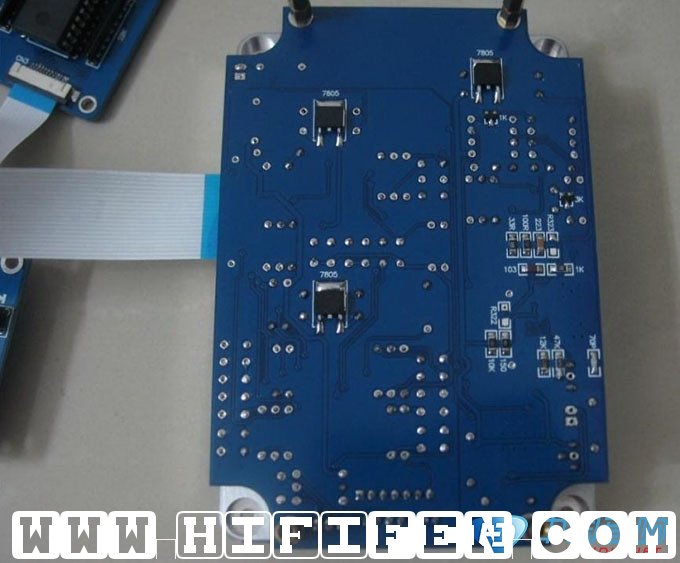

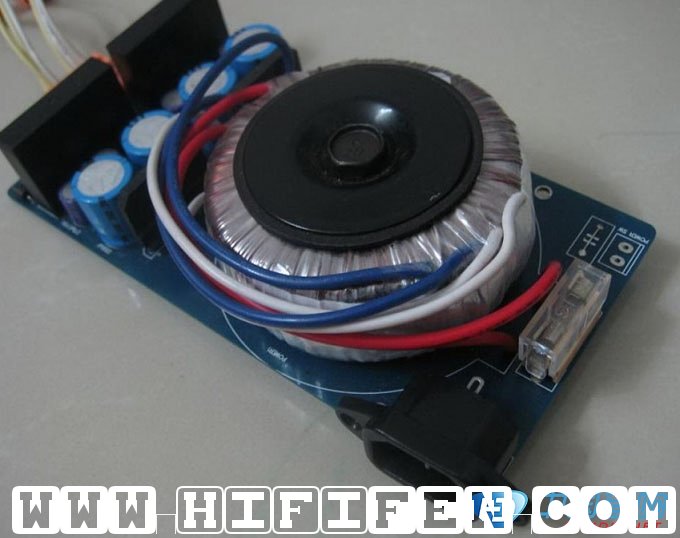

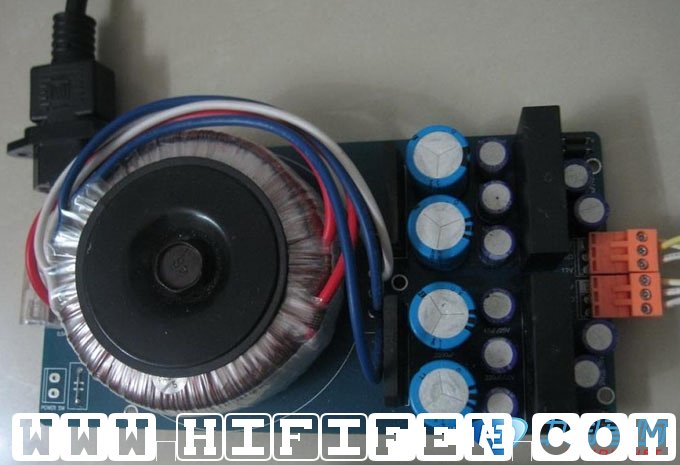

  使用模块电源供电,提高整机的瞬态响应。全电路稳压,大部分是二级稳压,关键位置采用三级稳压。普通的三端稳压如果压差大一点,发热量就会非常大,对于牛的选择非常困难。使用模块电源稳压,压差范围比较大,发热比较小,对于牛的选择容易很多了。

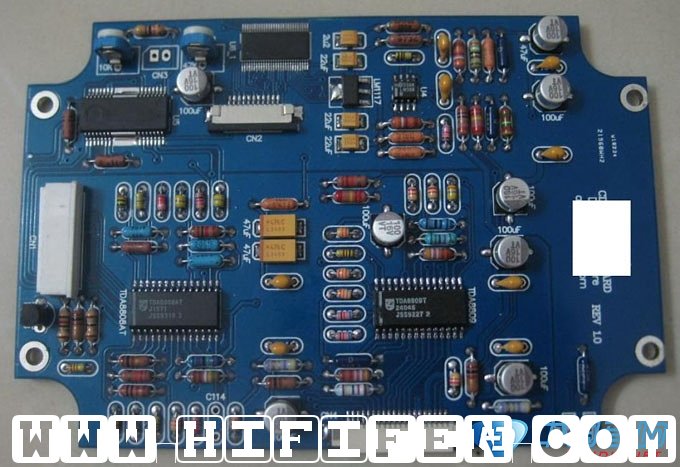

  新开发的聚焦与摇摆驱动,完全抛弃了传统的TCA0372运放型驱动。其实TCA0372的输出零漂是很大,这个已经有很多朋友认识到。过高的零漂,肯定对伺服的精度有影响。新设计的驱动,采用了现代高性能驱动芯片,使读碟更快更稳定更平静,伺服噪声非常小,电路也更为简洁。

  作为本转盘一大亮点,此次改造出了一个非常好的主轴系统。主轴电机使用了带有托盘的无刷电机,这个电机的托盘非常特别,它是一种活动的锥形定位结构,可以最大限度提高碟片与托盘的同心度,这个电机的驱动力也非常大,比以往我使用的电机扭力都要大。它是朋友极力推荐的。具体另外我会拆解上图给大家了解一下。

  新设计主轴驱动电路。主轴驱动、无刷已经溶为一体,驱动电机更稳定,不再需要7073这种芯片进行电压转换。无刷电机驱动采用新型的数字驱动方式,与之前的无刷驱动最大的区别,用到大的碟镇,驱动芯片的发热量很小,我对比了一下,如果用以前的BA6849这种模拟型驱动电路,发热量实在是太大了。无刷驱动部分还有一个特色,力矩可调整,伺服板上有电位器,针对于不同重量、惯性的碟镇进行微调,效果非常明显,因为过大或者过小的启动力矩都会使读碟困难。是升级版的无刷驱动电路。

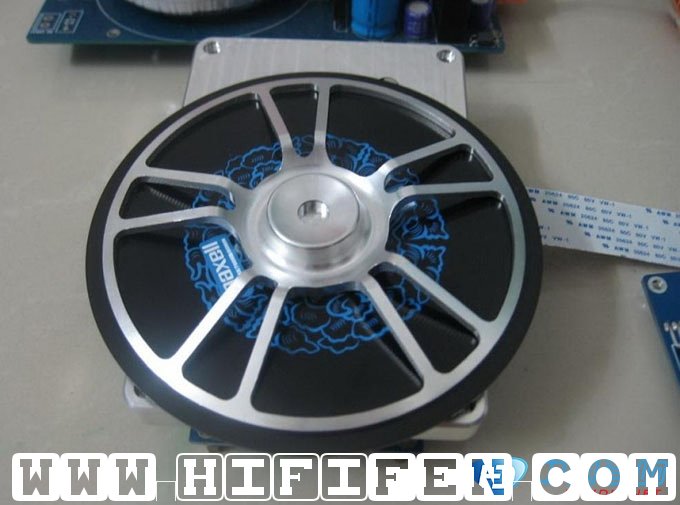

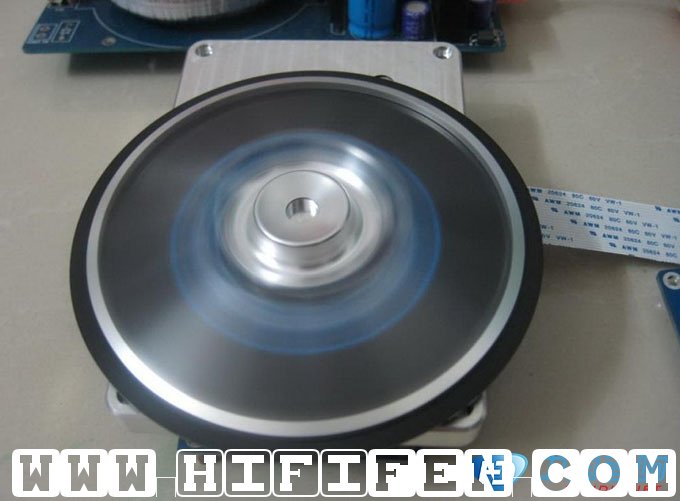

  .星型碟镇。得益于上述的电机与无刷驱动,碟镇可以做到比较大也没有问题。这个是我的一个新构思,有别于传统碟镇的形状,给人有一种更加稳定的感觉。目前还在改进,未来可能要使用数控车床和CNC两种工业加工方式相结合,才能达到完美。加工起来的确很麻烦,成本非常高,几度都想放弃了,为了追求一点创新,有时觉得付出的代价真的很高!

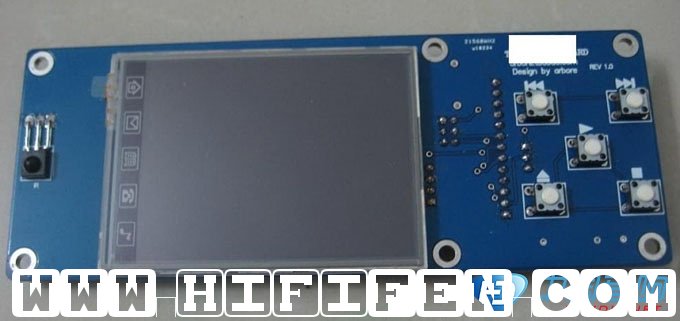

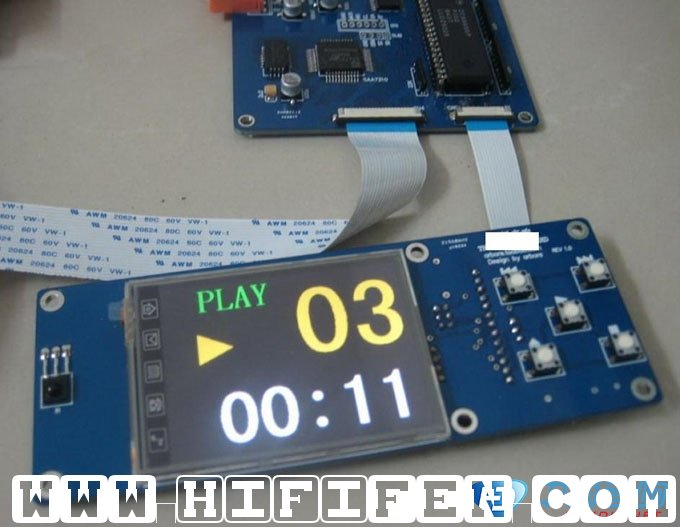

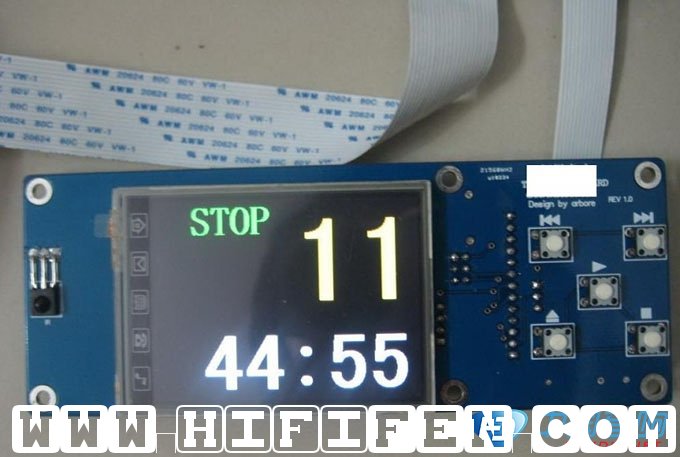

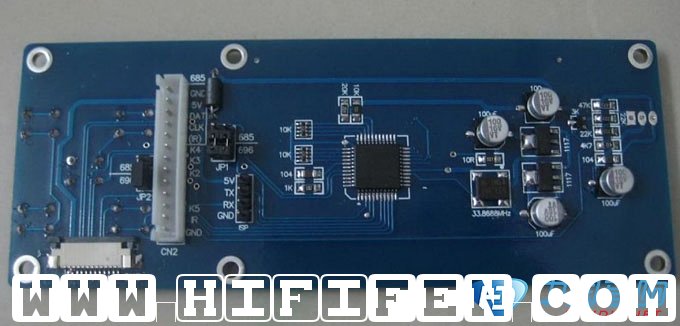

  新设计的TFT显示屏。TFT兼有VFD高对比度和LED的供电简单,个人认为是转盘最理想的显示方式。

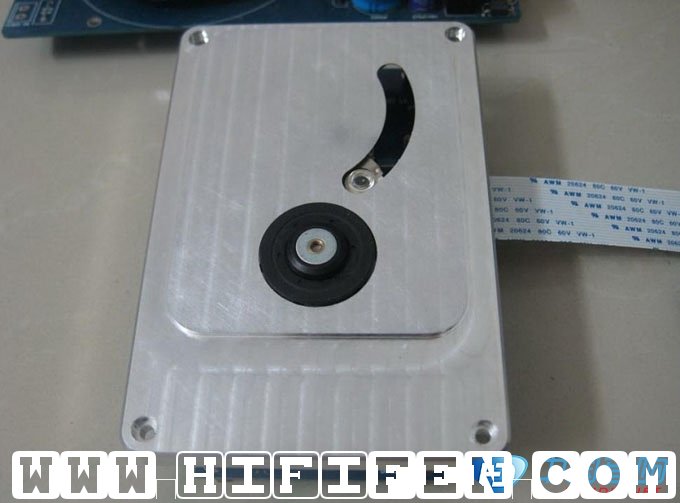

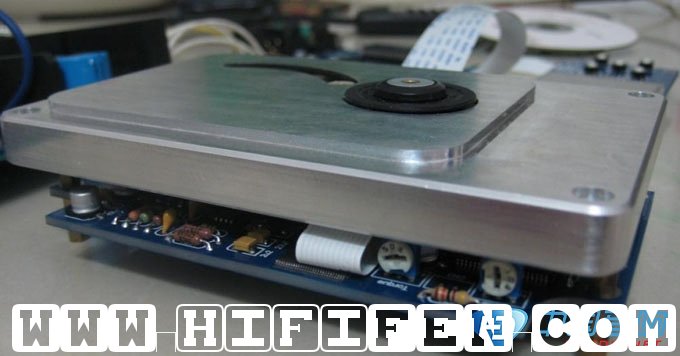

  光头铝架采用防尘式设计,个人感觉外观相对普通的做法要美观点。与CDPRO的外观尺寸一致,也可以使用CDPRO的避振部分。避振部分还在加工中,很快也会出现到转盘上。

  在06年无意中买到了一个CM205光驱,从此它使我第一次踏进摇头世界,才发现原来有这么好玩的东西。6年来,期间虽然也在研究其他的东西,但我从来没有忘记过m9,不时地对它进行努力完善。对于m9的喜爱,你可以从这个系统里感受出来。尽量加入一点点新的构思,充分发挥DIY的想象与能力,把机械(工业设计),电路(PCB设计),软件(显示部分程序设计)等多个方面的认识与见解,全部都加进了,可以说是竭尽所能之作。一直都坚持着这样的想法,我会用现代的技术,使古老的310变得更年轻一点。今天,我觉得这个想法已经完成了,可以为自己理想中的CDM最终方案划上完满的句号。
