创新Sound BlasterAxx SBX系列多功能音箱拆解

时间:2014-04-07 19:18 | 作者:Hida | 文章来源:【Hi-Fi粉丝团】 | 点击次数:800次

  创新推出的Sound BlasterAxx SBX系列多功能音箱包括SBX8、SBX10和SBX20三款产品,它们采用罕见的六棱柱造型,略微倾斜的顶部隐藏着触控按键。其中SBX8属于USB多功能音箱,是该系列产品中体积最小,不支持蓝牙,只能通过USB接口与电脑搭配使用。SBX10和SBX20则是基于Bluetooth 2.1+EDR协议的蓝牙无线多功能音箱,可与iOS或安卓设备连接使用。这三款产品均采用创新堆叠扬声器设计,两个全频带单元指向不同方向[类似ZiiSound T6 series II的卫星箱设计],创新表示这样的设计科以增强立体声效果。

  这三款产品均内置完整的音频方案[架构与Sound Blaster Recon3D USB声卡类似],支持免提语音通话,并引入创新CrystalVoice语音清晰技术,可以降低环境噪声的影响,保证通话的清晰度。通过专用客户端软件,用户还可以实现对电脑、智能手机或平板电脑的语音控制。由于该系列产品的结构非常紧凑,拆解之后很难恢复,因此创新为我们提供了一台SBX20的工程样机用于拆解。

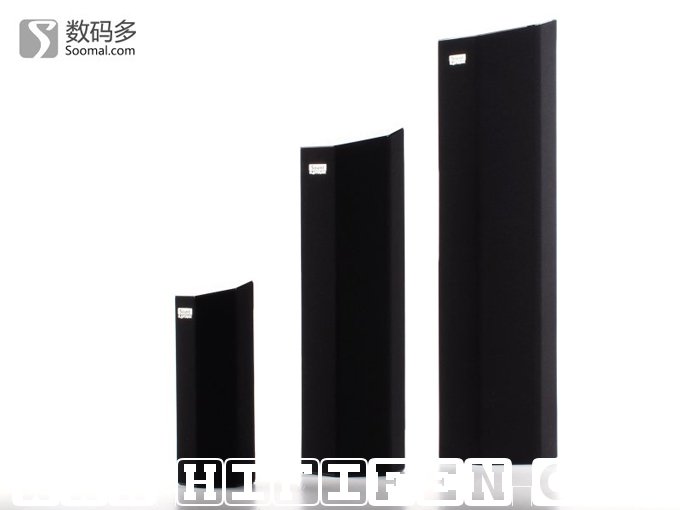

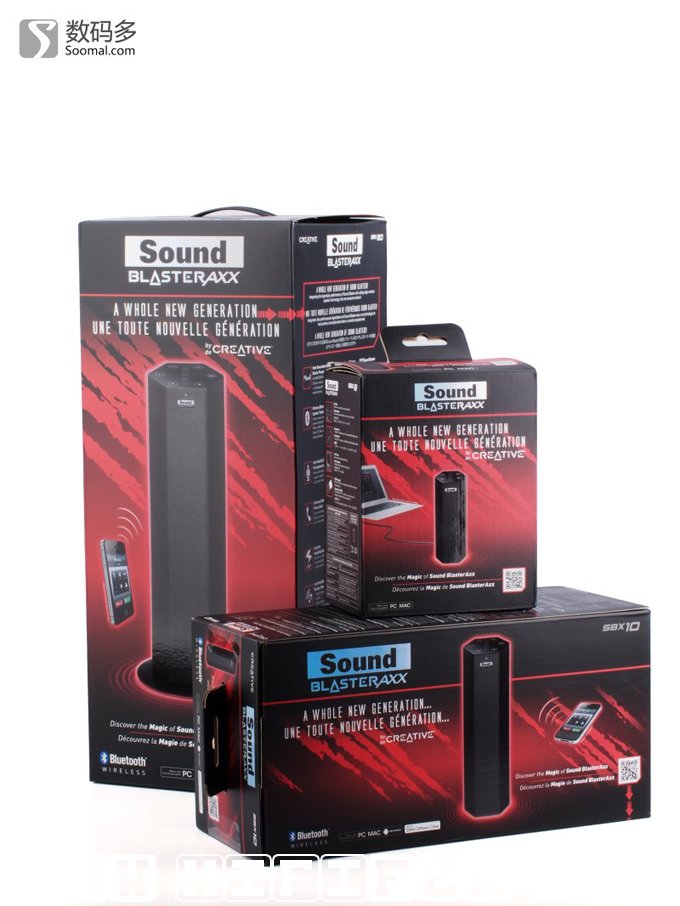

  创新 SoundBlasterAxx SBX系列 多功能音箱



  创新 SoundBlasterAxx SBX系列 多功能音箱

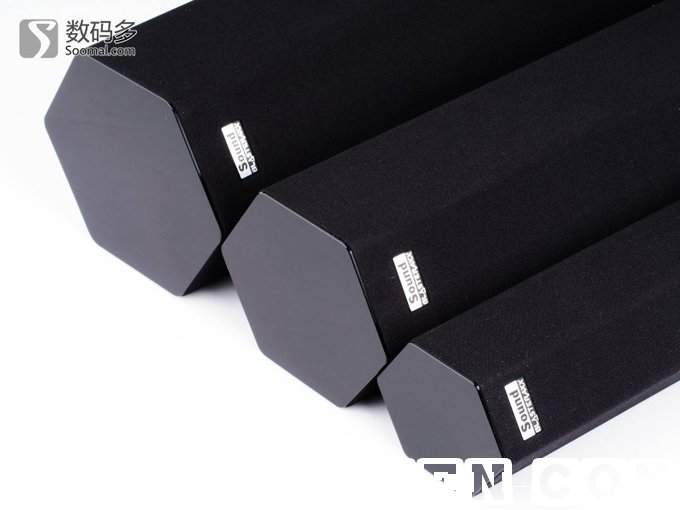

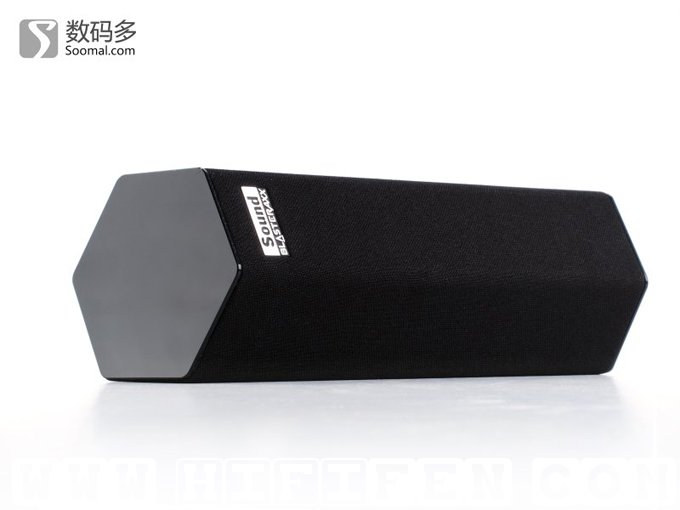

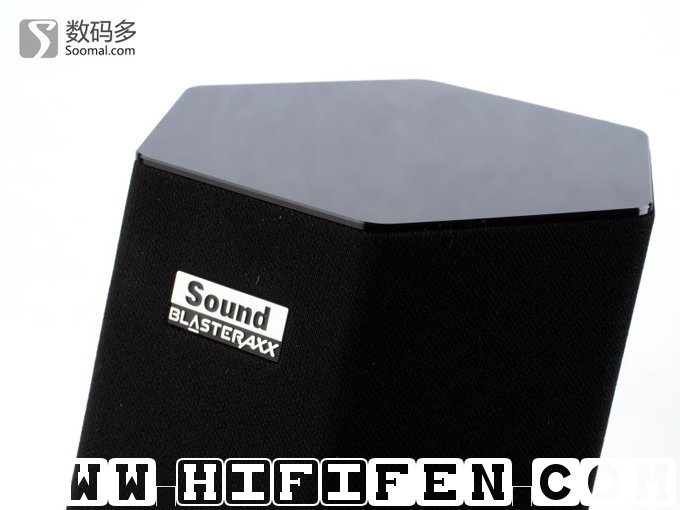

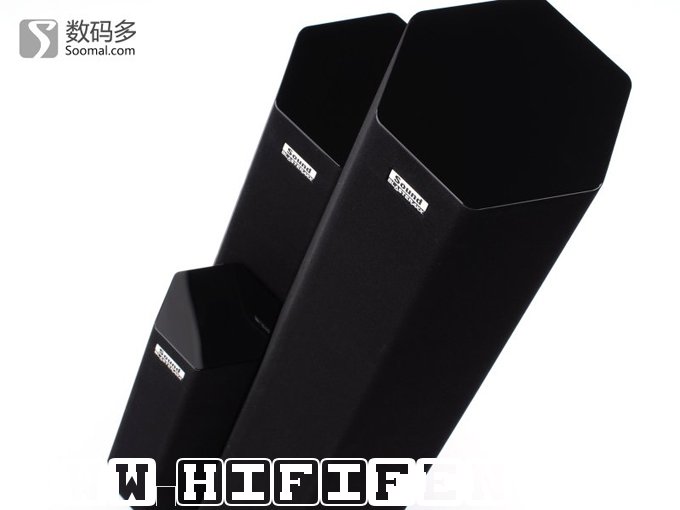

  创新 SoundBlasterAxx SBX系列 多功能音箱 - 六棱柱造型



  创新 SoundBlasterAxx SBX8 USB多功能音箱 - 包装

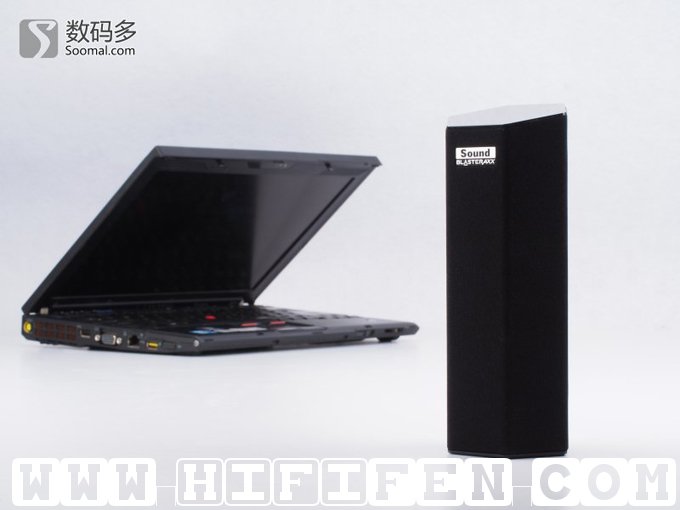

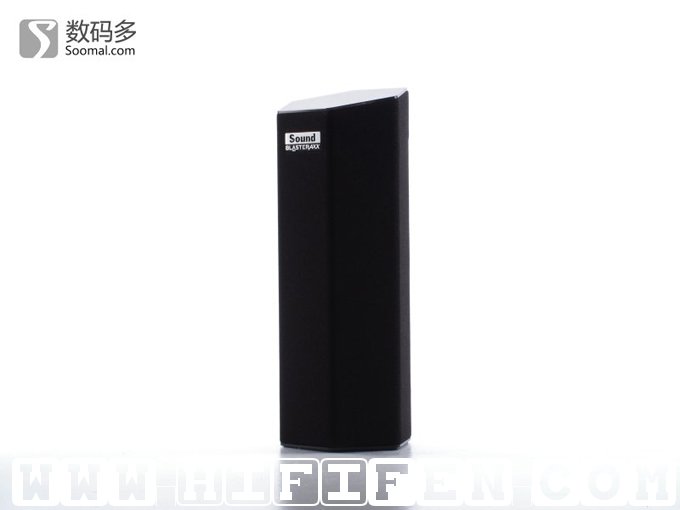

  创新 SoundBlasterAxx SBX8 USB多功能音箱



  创新 SoundBlasterAxx SBX8 USB多功能音箱

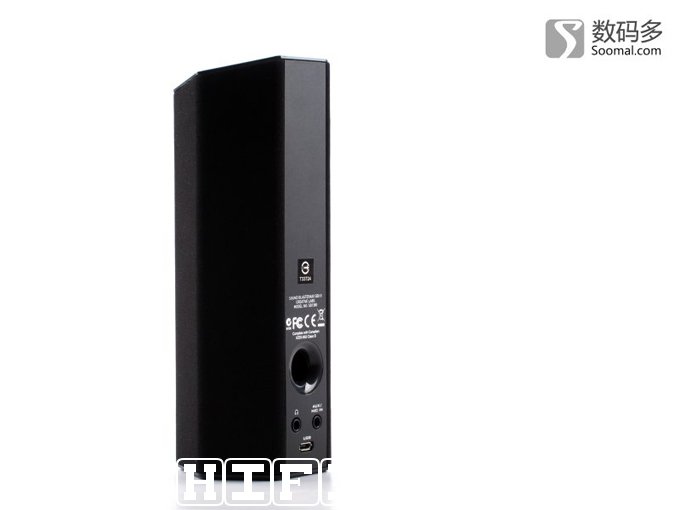

  创新 SoundBlasterAxx SBX8 USB多功能音箱 - 背面



  创新 SoundBlasterAxx SBX8 USB多功能音箱

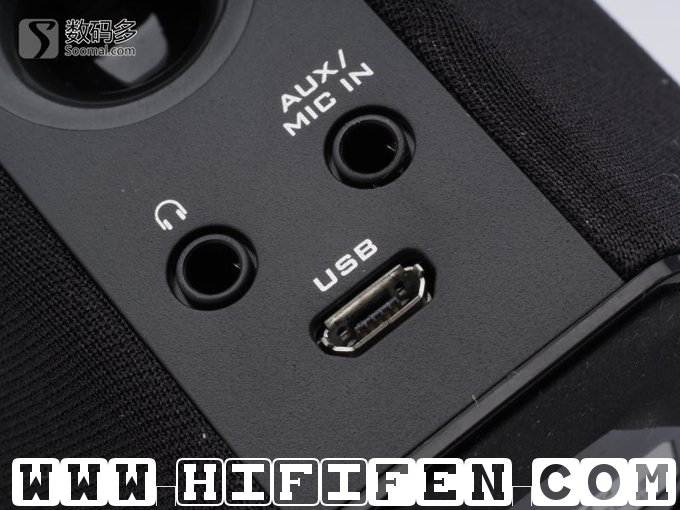

  创新 SoundBlasterAxx SBX8 USB多功能音箱 - 接口

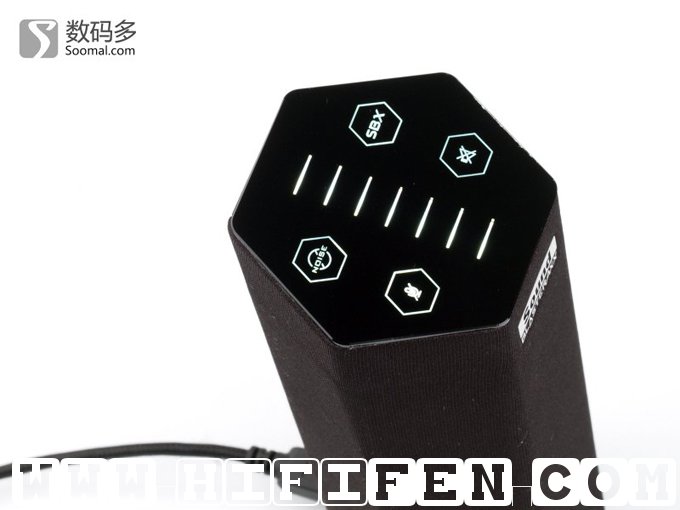

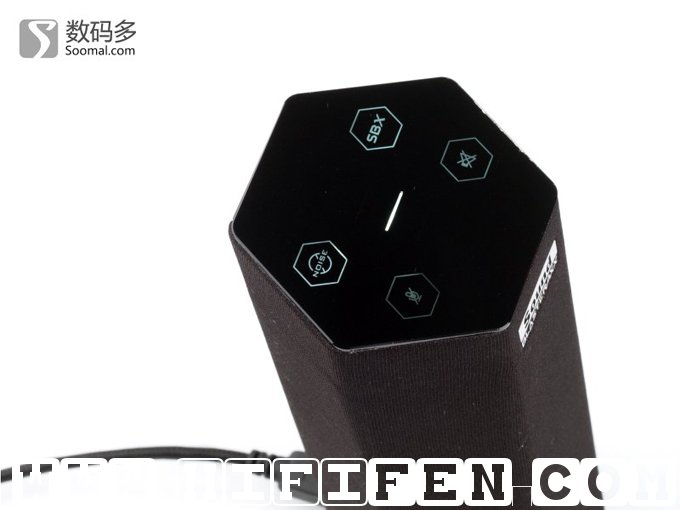

  创新 SoundBlasterAxx SBX8 USB多功能音箱 - 主要控制功能隐藏在顶部



  创新 SoundBlasterAxx SBX8 USB多功能音箱 - 待机状态

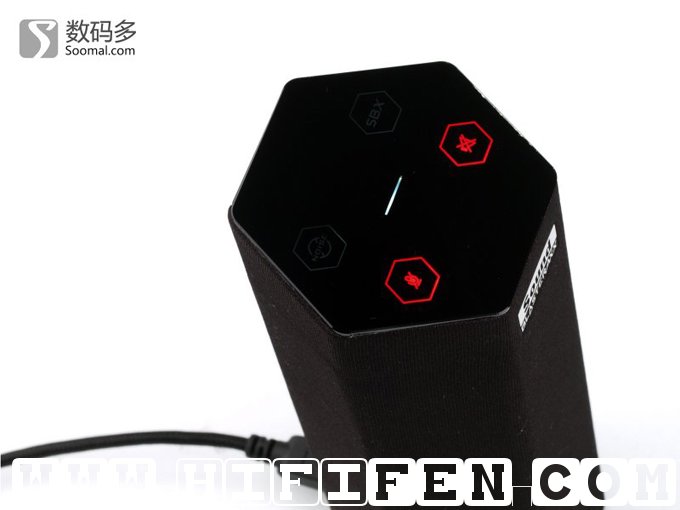

  创新 SoundBlasterAxx SBX8 USB多功能音箱 - 静音并关闭麦克风



  创新 SoundBlasterAxx SBX8 USB多功能音箱 - 关闭所有项目



  创新 SoundBlasterAxx SBX10 蓝牙无线多功能音箱 - 包装

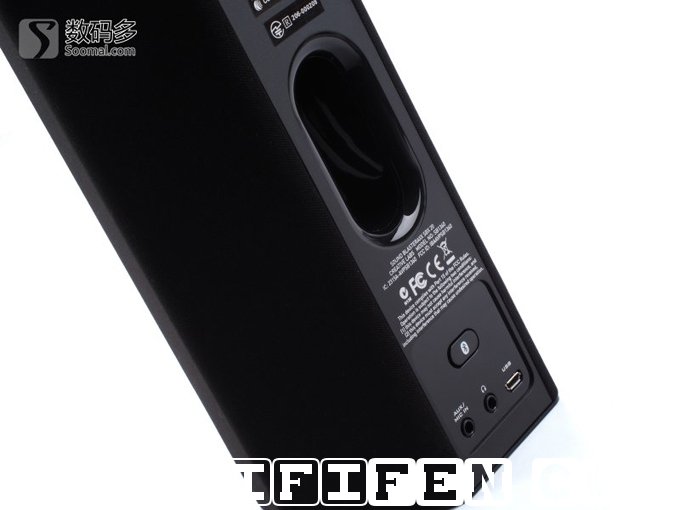

  创新 SoundBlasterAxx SBX10 蓝牙无线多功能音箱 - 背面



  创新 SoundBlasterAxx SBX10 蓝牙无线多功能音箱 - 顶部



  创新 SoundBlasterAxx SBX10 蓝牙无线多功能音箱 - 接口



  创新 SoundBlasterAxx SBX20 蓝牙无线多功能音箱 - 包装

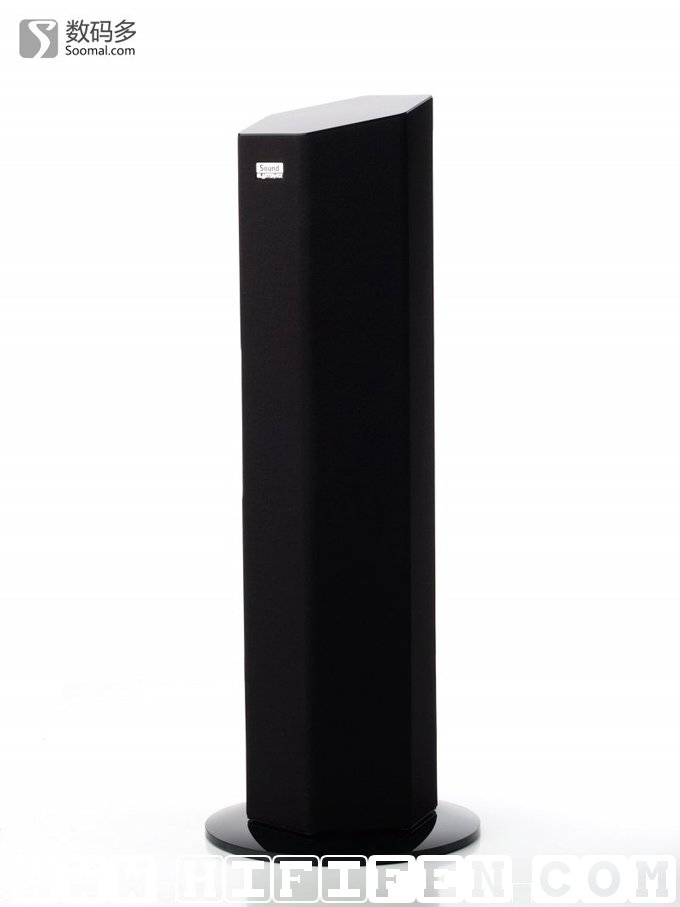

  创新 SoundBlasterAxx SBX20 蓝牙无线多功能音箱

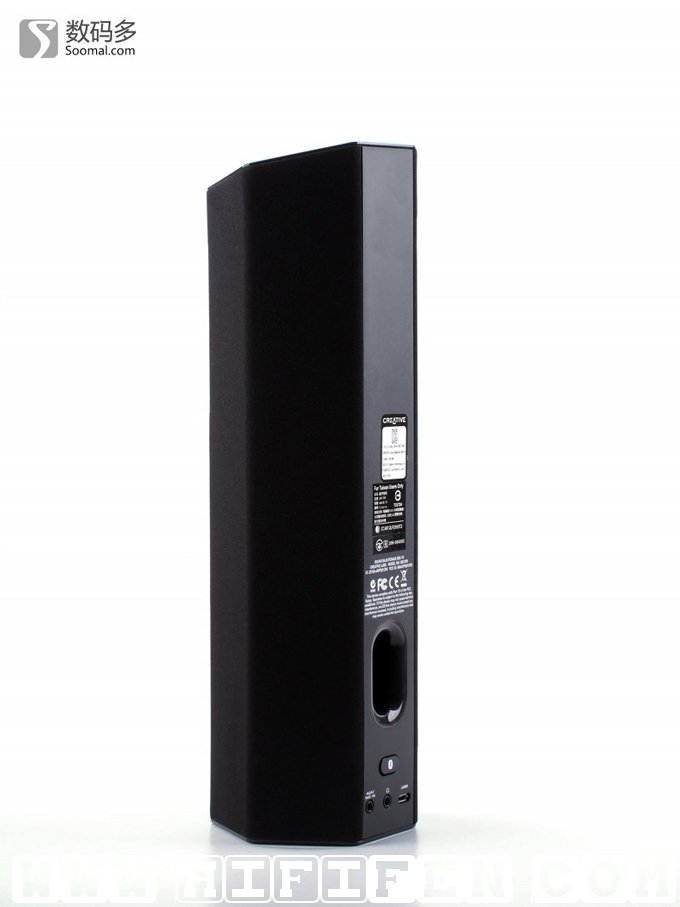

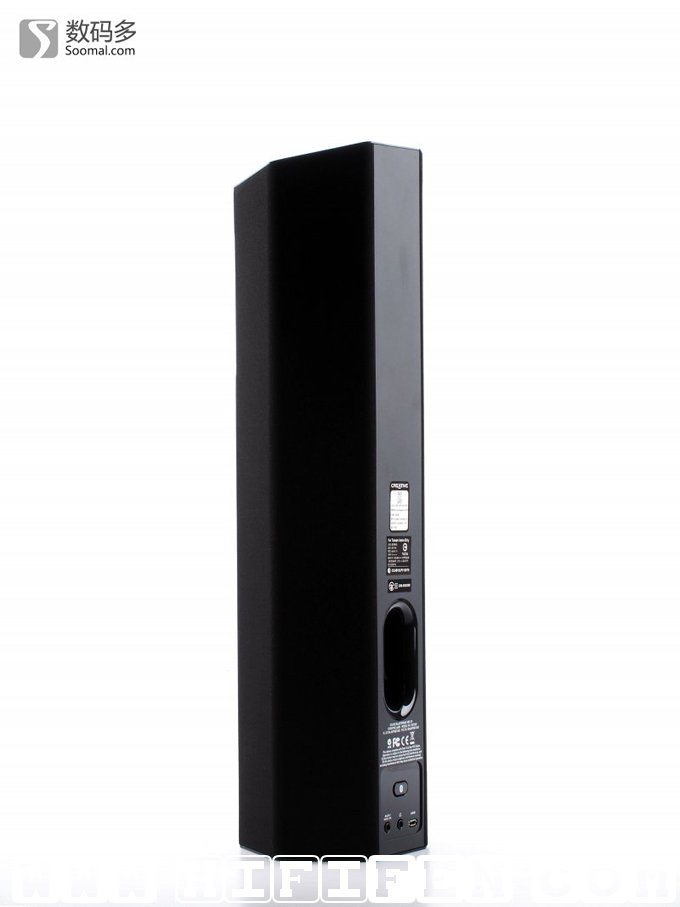

  创新 SoundBlasterAxx SBX20 蓝牙无线多功能音箱 - 背面

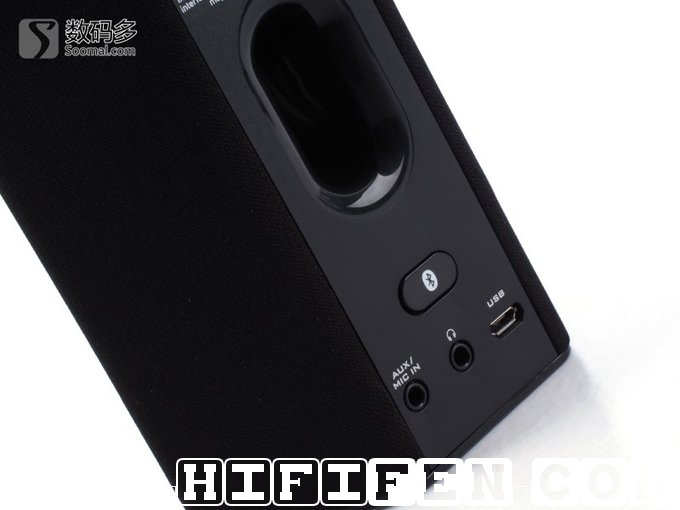

  创新 SoundBlasterAxx SBX20 蓝牙无线多功能音箱 - 倒相孔、接口

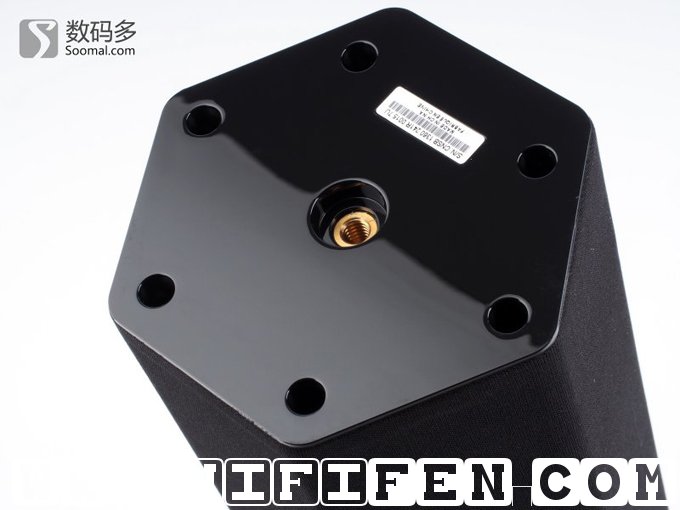

  创新 SoundBlasterAxx SBX20 蓝牙无线多功能音箱 - 底部

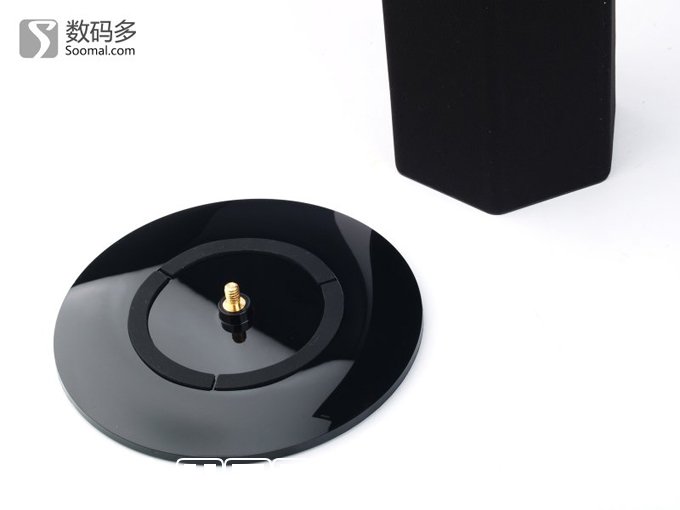

  创新 SoundBlasterAxx SBX20 蓝牙无线多功能音箱 - 可拆卸底座

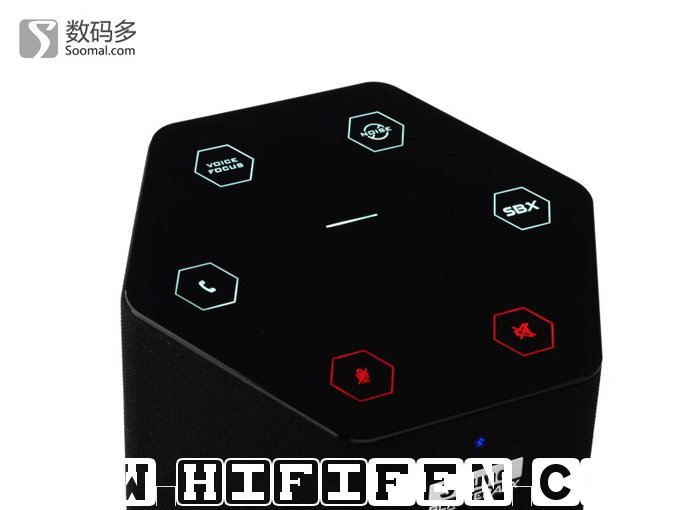

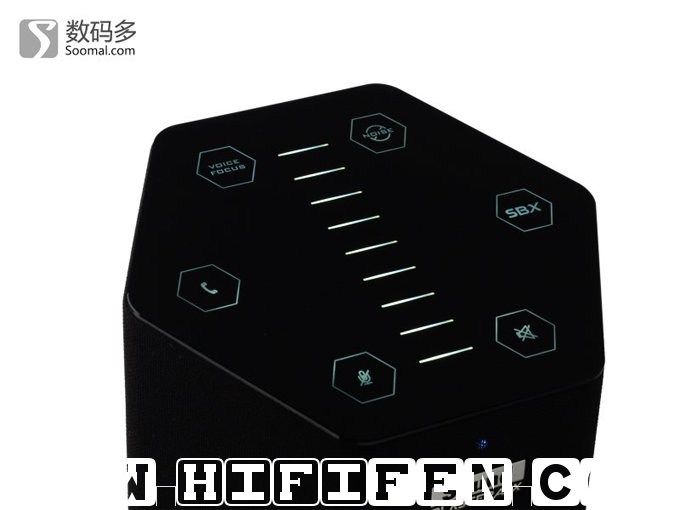

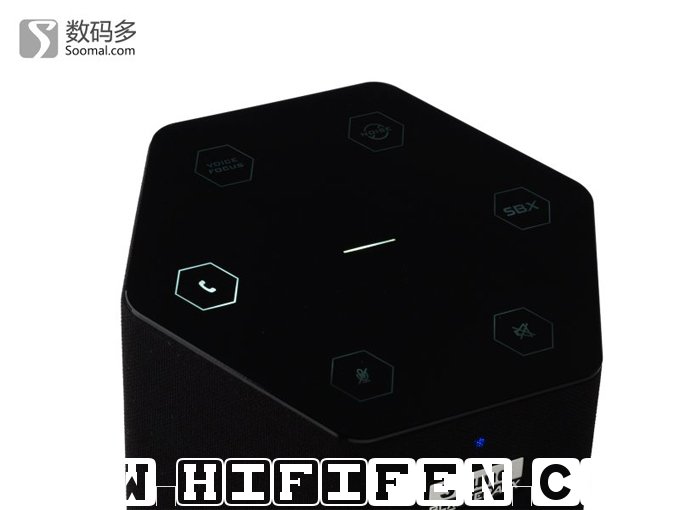

  创新 SoundBlasterAxx SBX20 蓝牙无线多功能音箱 - 顶部触控按键



  创新 SoundBlasterAxx SBX20 蓝牙无线多功能音箱 - 关闭麦克风和扬声器



  创新 SoundBlasterAxx SBX20 蓝牙无线多功能音箱 - 通话按键

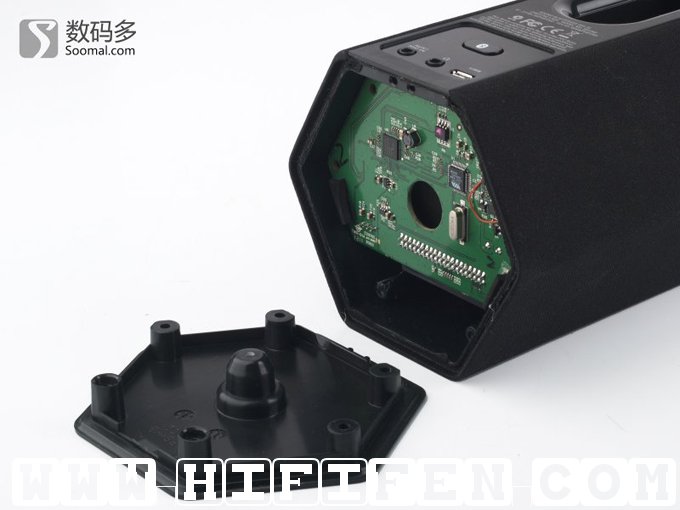

  创新 SoundBlasterAxx SBX20 工程样机拆解 - 从底部打开

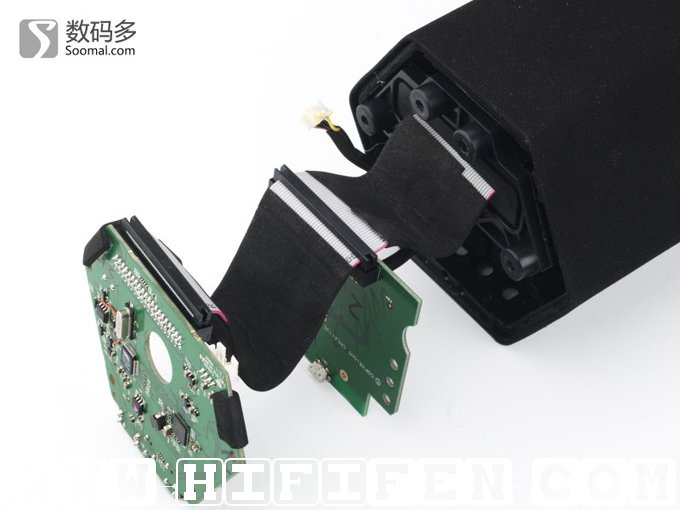

  创新 SoundBlasterAxx SBX20 工程样机拆解 - 电路板堆叠设计

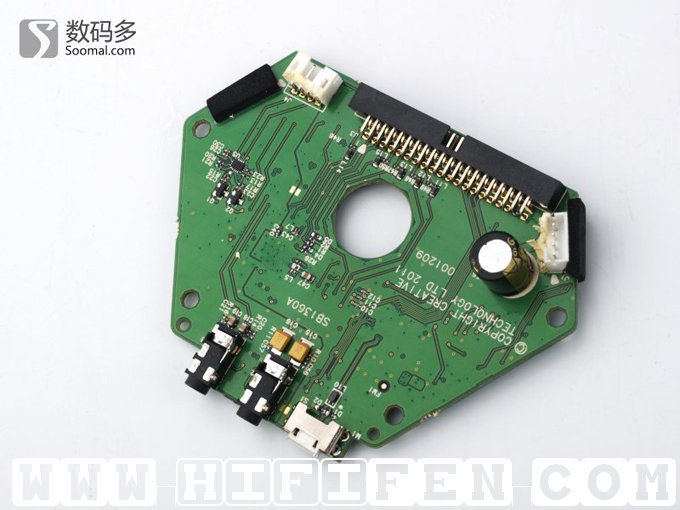

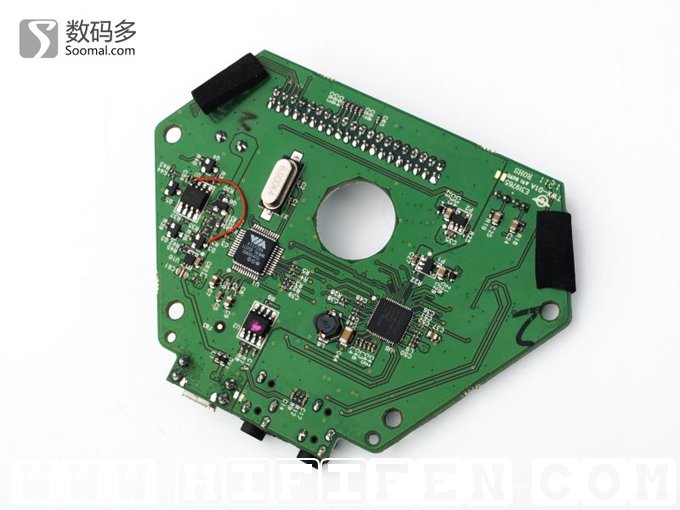

  创新 SoundBlasterAxx SBX20 工程样机拆解 - USB及接口控制电路板



  创新 SoundBlasterAxx SBX20 工程样机拆解 - USB及接口控制电路板

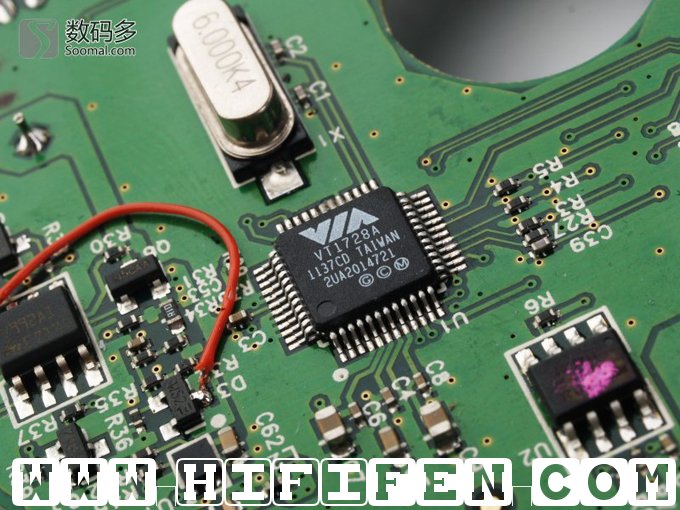

  创新 SoundBlasterAxx SBX20 工程样机拆解 - VIA VT1728A USB控制及音频处理芯片

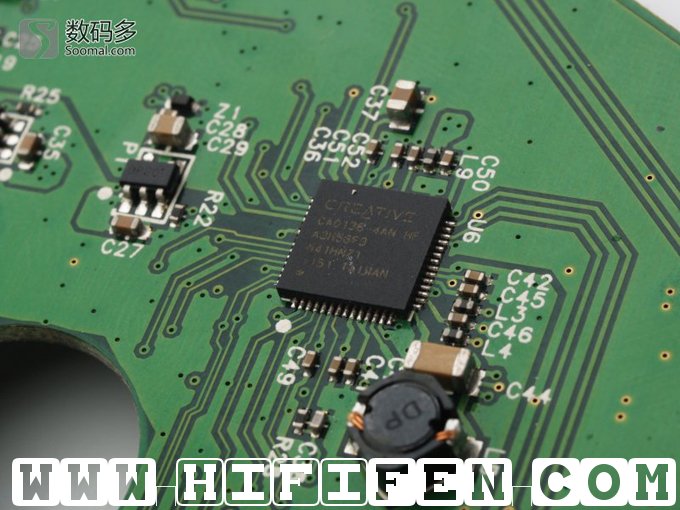

  创新 SoundBlasterAxx SBX20 工程样机拆解 - CA0136主控芯片

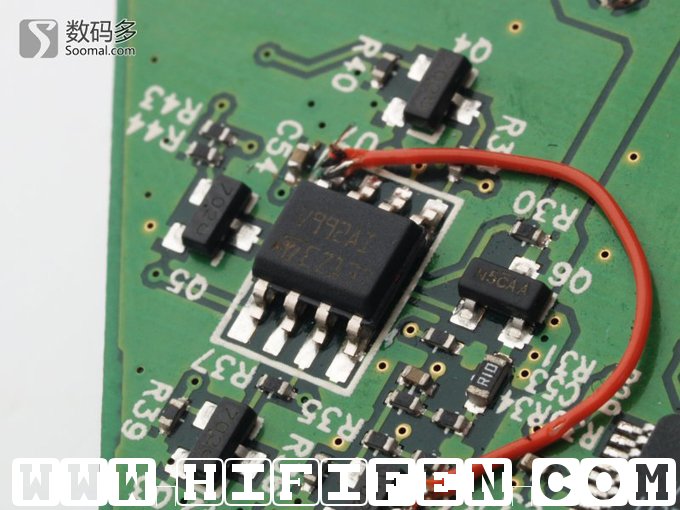

  创新 SoundBlasterAxx SBX20 工程样机拆解 - ST V992AI 轨对轨运算放大器

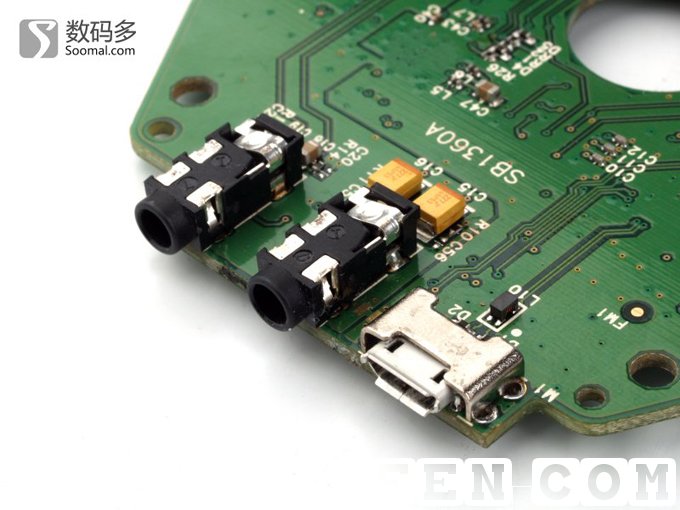

  创新 SoundBlasterAxx SBX20 工程样机拆解 - 接口原件

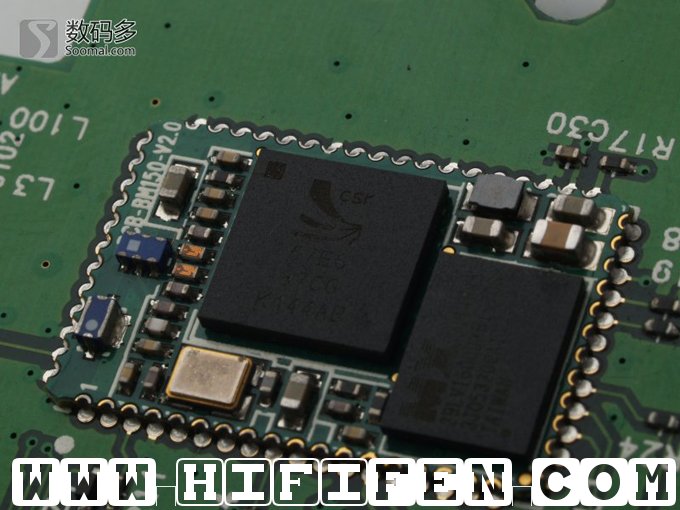

  创新 SoundBlasterAxx SBX20 工程样机拆解 - CSR蓝牙芯片

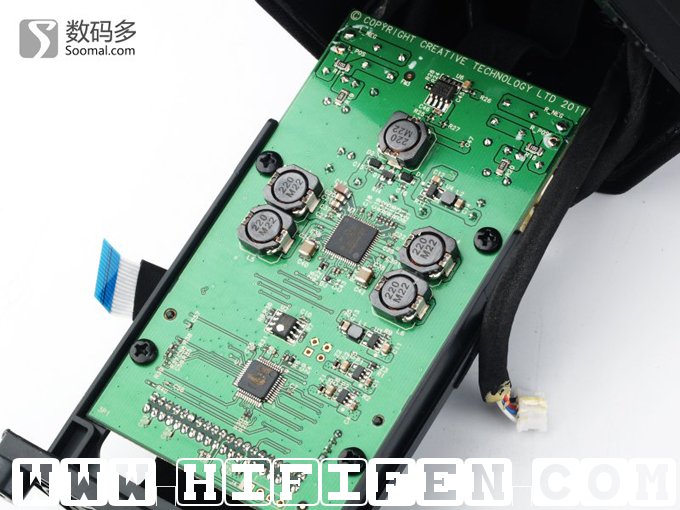

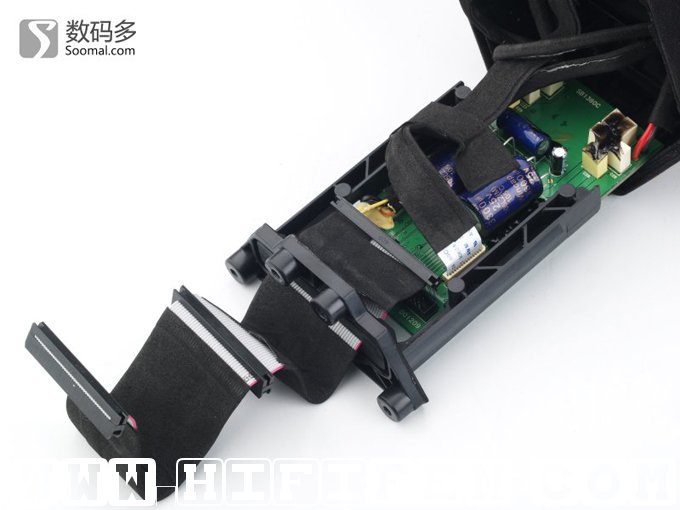

  创新 SoundBlasterAxx SBX20 工程样机拆解 - 抽出功放电路板



  创新 SoundBlasterAxx SBX20 工程样机拆解 - 功放电路板背面

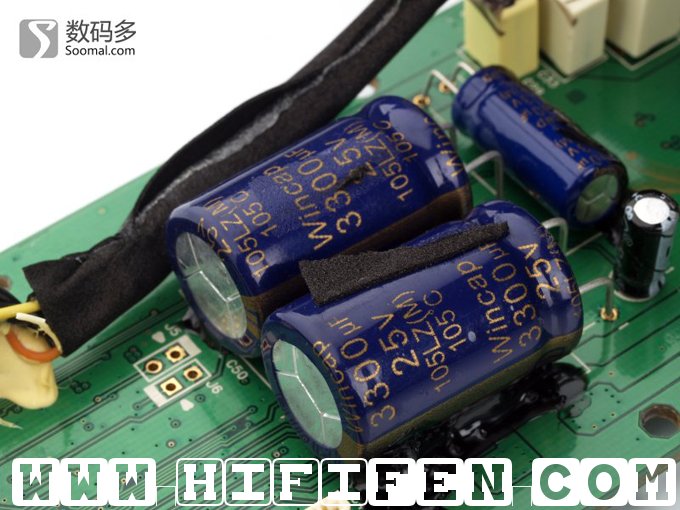

  创新 SoundBlasterAxx SBX20 工程样机拆解 - Wincap 3300μF电容



  创新 SoundBlasterAxx SBX20 工程样机拆解 - AUDIUM HIAS2002-QNC功放芯片
