807 & FU-7推挽机DIY制作分享

时间:2014-05-30 11:25 | 作者:Hida | 文章来源:【Hi-Fi粉丝团】 | 点击次数:800次

hi-fi粉丝团,hifi器材改装,hififn

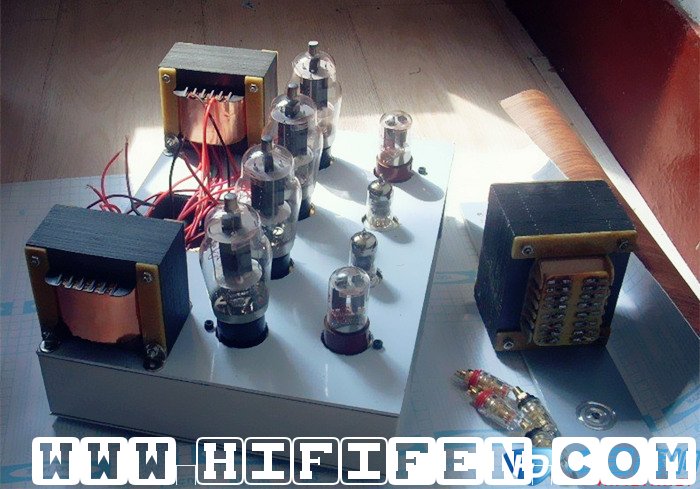

准备了一个月,原本打算做KT系列,核算下成本太高,左思右想就选择了FU-7电子管。不过FU-7管屏耗只有25,有点不够用,准备超屏耗制作,电路结构6N3信号放大兼屏阴分割倒向,6SN7做增益级,FU-7功率级放大。

有人说屏阴分割倒向屏阴输出阻抗不对称,静态分析屏流约等于阴极电流上臂下臂负载电阻一样得到的信号电压应该误差很小的,不少名机也是分割导向。807制作不适合超线性和三级管接法,所以标准接法是不二选择!

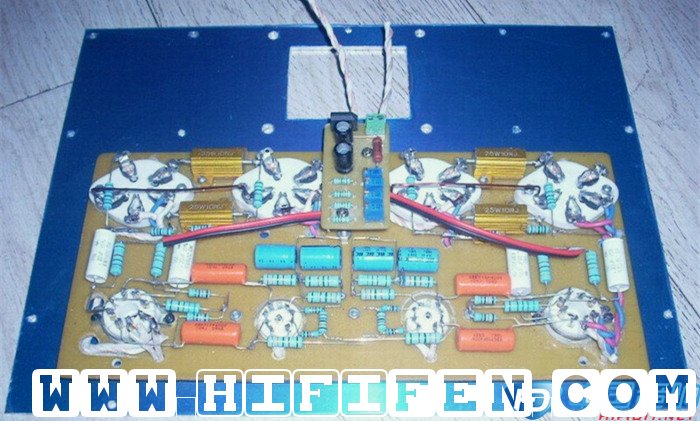

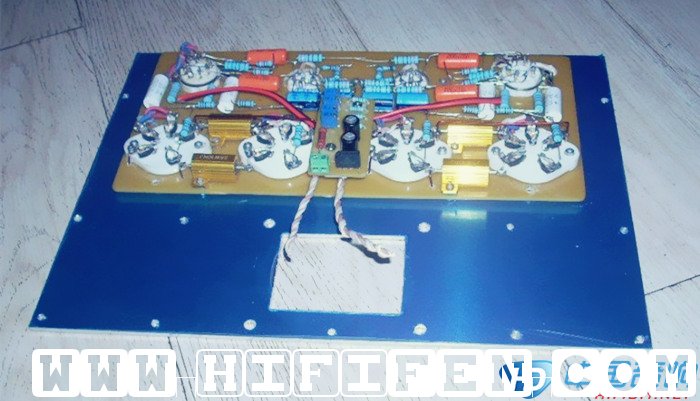

计划后,先完成金工活,差两块高压整流滤波板,准备二声道独立供电,一栅固定偏压。二廉栅极采取稳压300V,推挽制作调试的地方多点,上下臂平衡是必要的。干扰交流声处理可以放在次要位置。

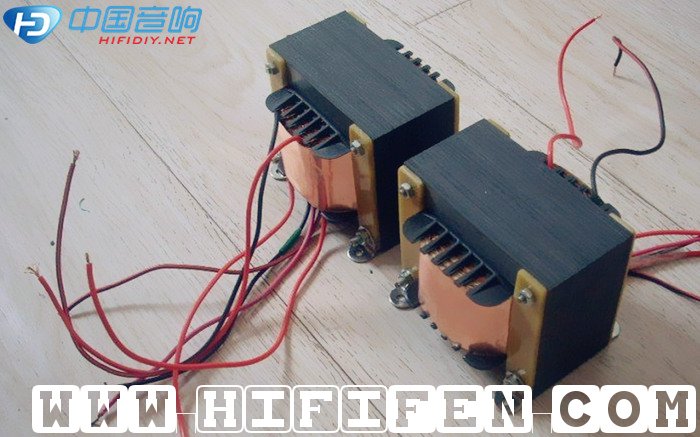

工具齐全,我也有时间,所以一般我做机器使用的牛都是自己手工绕制,电源114片叠后70,因我这的市电高,按230伏计算,初级436圈,0.78线。1.9圈一伏,初、次级加屏蔽层引线接地。次级高压双445伏,线径0.35,灯丝2组6.3伏,1.5线径,石整流。

输出牛初级分4层8段正反交叉绕法,目的就是保持上下臂直流电阻平衡,初级0.23线3200圈,0.43出线性抽头,阻抗P-P,6K,次级124圈直流电阻0.6欧。


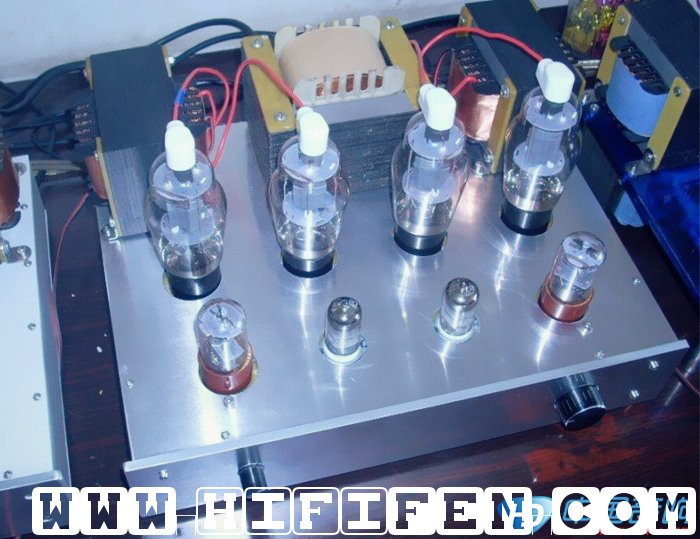

开声一个声道,听了几小时,有潜力,但不满意,火大、太亮、快。调整的乱七八糟,也没有交流声,可能推挽都这样。正B550V,二栅D1942稳压320V,这可是古董黑白电视用的电源调整管。标准接法,每管暂时调35MA,稳定以后上到45MA接近屏耗,807不能玩线性和三极管接法,有多少807都不够烧的。

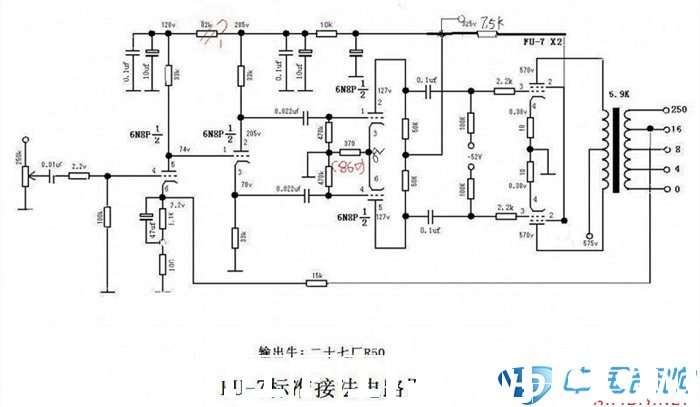

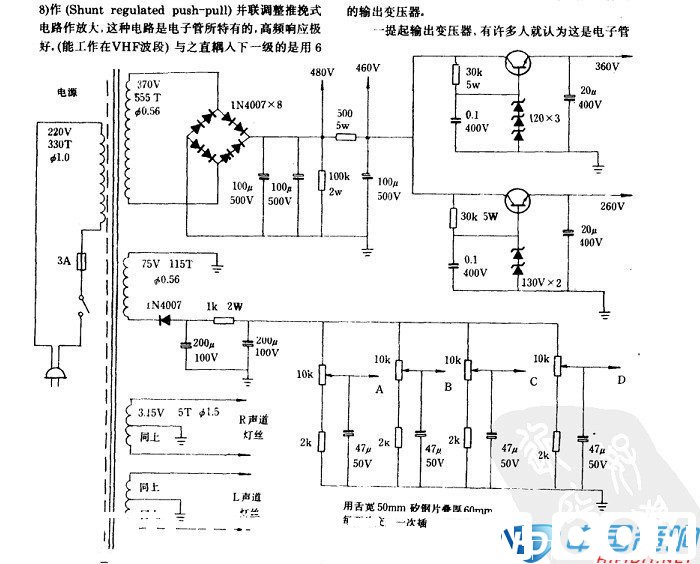

这个电源调整管稳压效果很好,DC600V可以直入电路简介,电流大,可同时供应帘栅,倒向,信号级。应用电路图如下:

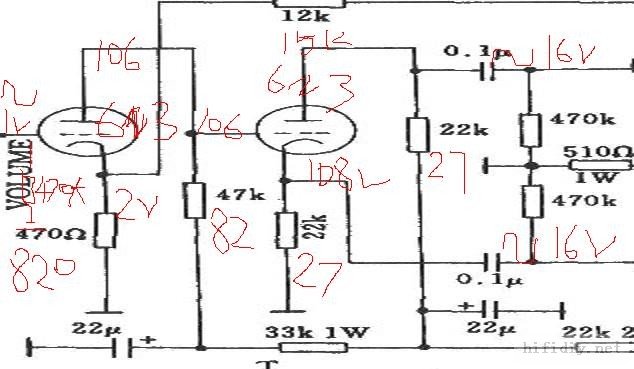

6N1和6N3屏级特性曲线对比:当时用6N3主要考虑直耦导向级方便处理,6N3在屏压100V电流2MA,负压2V线性比较好,导向阴极105V左右,根据用管压差2-5V做偏压不用垫高灯丝电压。6N1用在信号级就感觉不太合适,100V屏压,对应电流很小,栅负压1.5=2V,信号强一点就截止失真,用150V-200V屏压下一级不好处理,现在正在考虑换6N3,一时还没找到合适的管......

另一声道调好,一个声道长尾,另一个声道分割,也没听出多大区别,除了气力大一点。声音取向一样。没单端好听。下图供电:320V

输出现在有40瓦每声道,改反馈电阻可以的,铁芯96片,叠厚50,初级2800,次级124。

807 FU-7基本定型,声音还可以,主要是便宜。现在+B550V,2栅固定偏压稳压310V,应该300V,稳压板做完310V,没动超点没事,电流30毫安,过一段时间上到45毫安,接近25W屏耗。

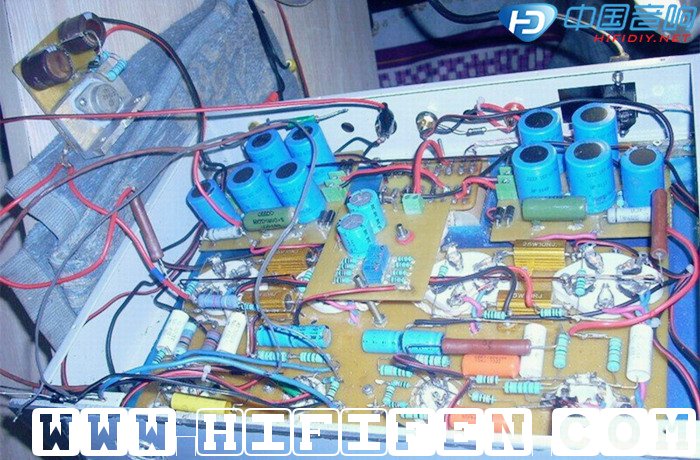

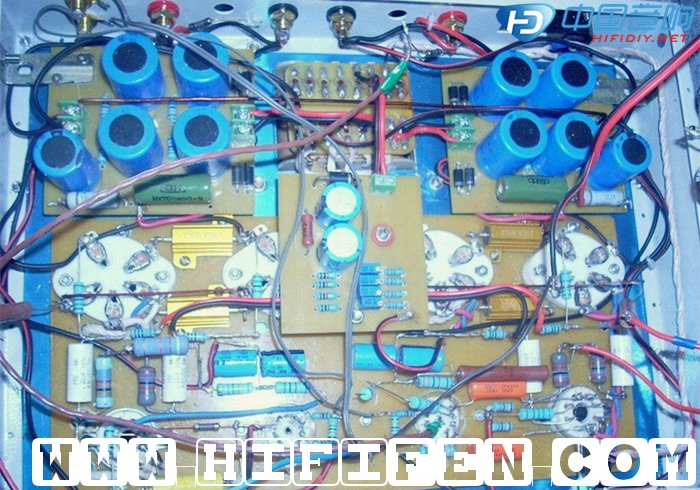

调试过程屏红过,期间807不配对,换过一次,现在配对良好1栅负25V,4只807一字排开都是30毫安。推挽比单端调试难点,管子不配对就不能玩,上下臂不平衡就有噪音,调试从后往前调4只807调好拔下,导向级信号级一起调最后用的宝尔真电路,信噪比高,贴喇叭一点交流声,离箱也听不到低噪,增益级输出信号推动电压48左右,正负摆幅100,推807,EL34,KT88都没问题,通用!
