参考2004年第11期《无线电》杂志《80W晶体管电子管混合纯甲类功放的制作》而制作的功放，当年看到这个电路图觉得还算简单，当时就有想做一台的冲动，而且有几个地方是我比较喜欢的：

1、SRPP电路，这是一款很有名气的电子管放大电路。

2、场效应管纯甲电路。

3、无大环路负反馈电路。

当时由于种种原因未能制作这款纯甲功放，今年终于有时间奏齐元件和材料把这机机搞出来了。这里说参考而不是说制作，是因为只使用了大部分电路框架，有一部份是修改了的。

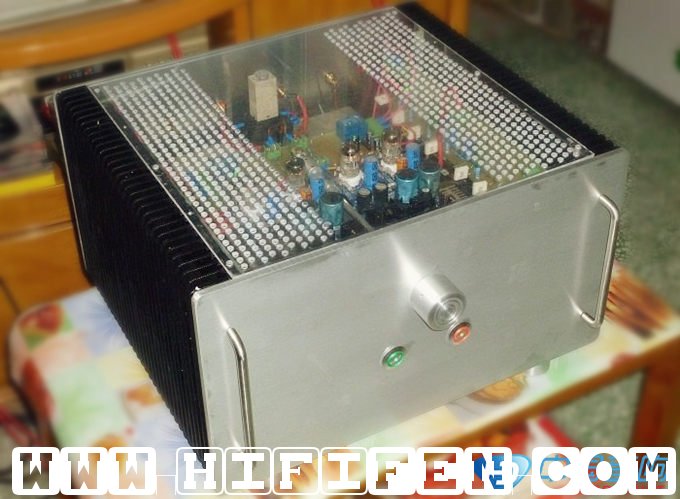

DIY 80W晶体管电子管混合纯甲功放

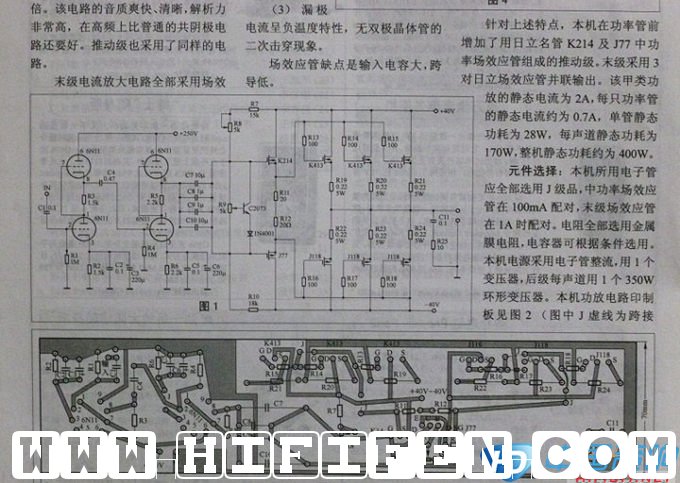

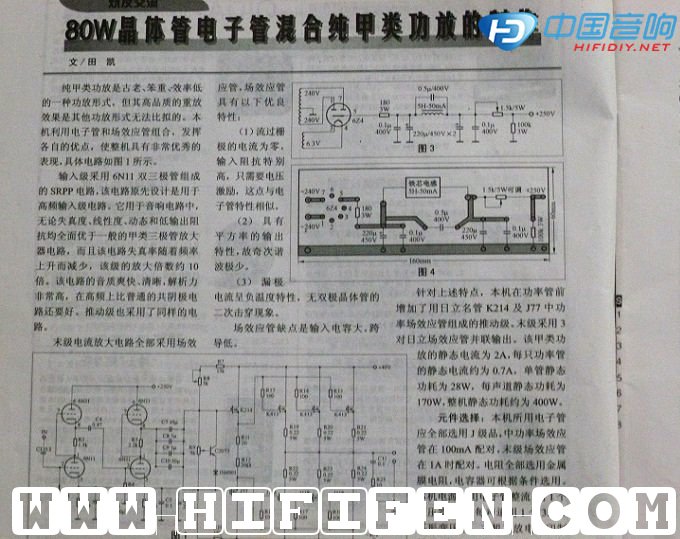

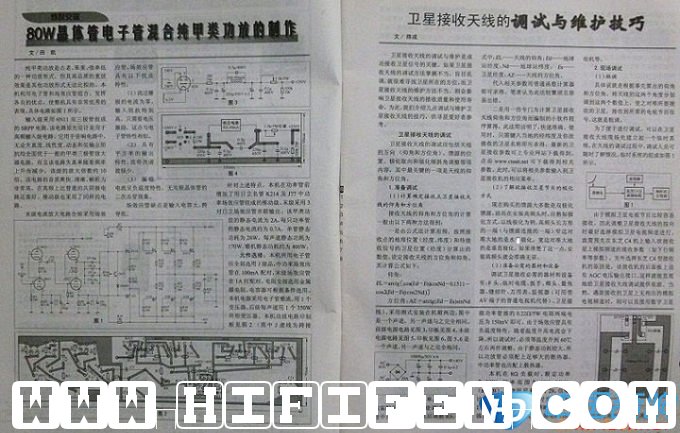

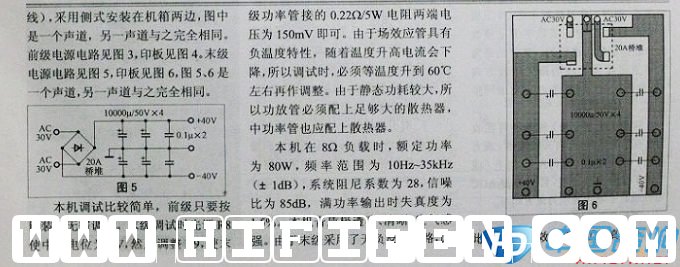

在这里我将当年《无线电》的有关内容贴上，对相关阐述不作重复，各位可以参考图片中的原文。我只对制作中的一部份个人观点和方法作简要介绍。

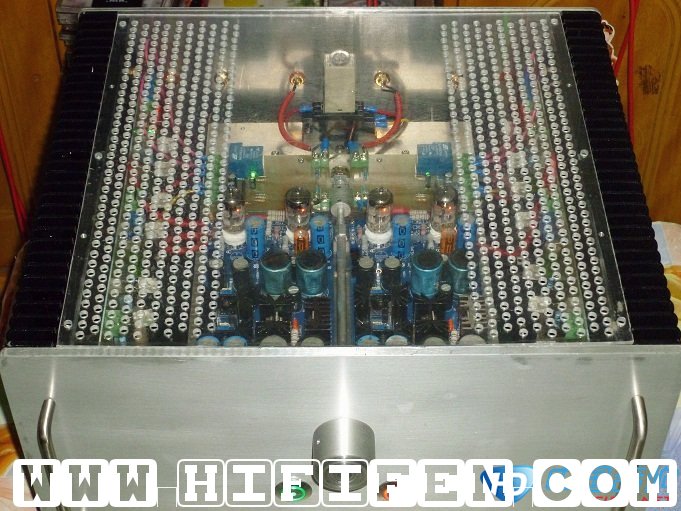

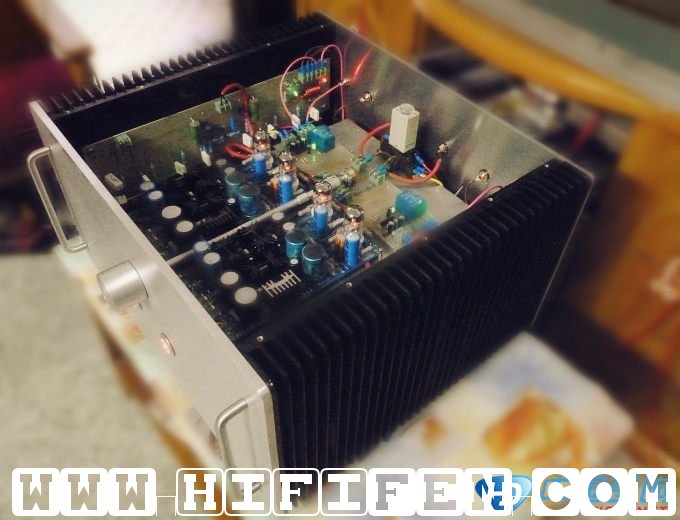

本机使用两片400*50*260（mm）铝散热器，单件重5.5公斤，前、后、底全铝板结构，顶盖用有机玻璃。左右声道独立，后级每声道用一个500W的环牛，输出电压双36V，每声道使用4个D 25-04D半桥组成双桥整流电路，每声道用6个80V/22000uF的电解电容滤波。前级用两个90W的方牛供电。

本人对前级的设计思想是：晶体管整流，高压及灯丝供电均稳压并软启动，开始的时候在网上找不到符合要求的，到后来我准备自己画板的时候，在一次搜索中居然发现有同我设计想法一样的板卖，真是“踏破铁鞋无觅处，得来全不费工夫”。所以SRPP前级就手到拿来，稍作改动就可以用了。

后级的板就没有这么好彩了，我的要求是：每声道4对功率管，这8个大管必须在400mm长的散热器上平均排列，就这个条件已经找不到接近的板了，无奈之下，偷懒不了，唯有自己画板。鉴于滤波电容的身材也算魁梧，所以把整流滤波电路做一块板，电流放大做一块板，左右声道各一套。两个声道的喇叭保护和电位器电路做一块板，虽然两个保护电路是互相独立的，但是它的面积不大，我把它们排到一块了。

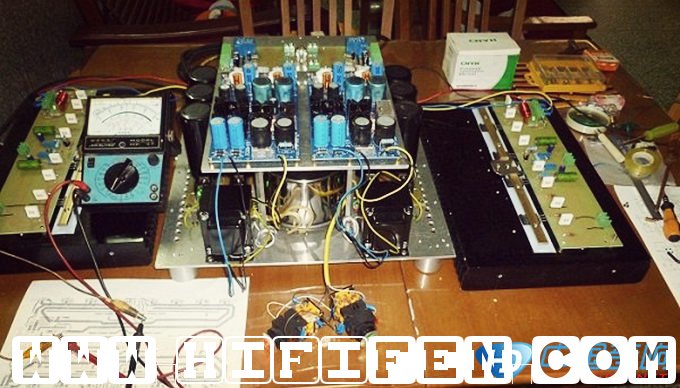

胆前级调试

多数杂志上的图不能百分百照搬。所以我画PCB时已经改为：电流微调开路，功率管电流为0，很安全的。

自己DIY的板都是用感光油墨做的。成本比买现成的感光板便宜，而且更灵活。电流放大级的温补管是：C2073，推动管是：K2013，J313，输出管是：K1530，J201。整流滤波板，4个D25-04D整流后经6个22000uF的电容滤波后用针臣与电流放大级连接。

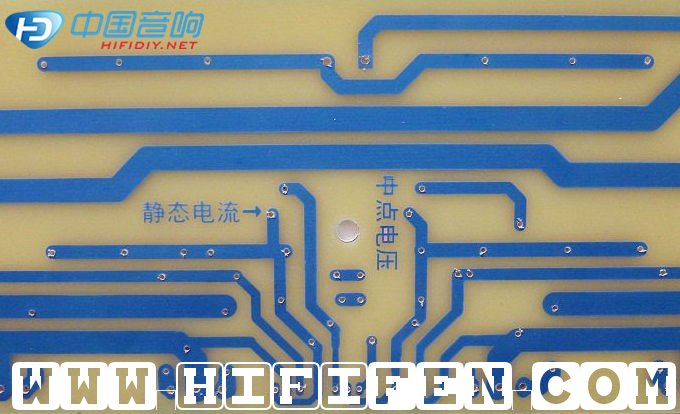

PCB板

1千多瓦的变压器再加大容量电容充电，软启动电路是必须的，曾发现网上卖的软启动电路，有一小变压器长期通电待机，总觉得不太好。于是我决定使用工厂里常用的：Y-△转换电路。用一个时间继电器，两个交流接触器。为了一些比我更菜的朋友可以理解，粗略阐述一下软启动过程。

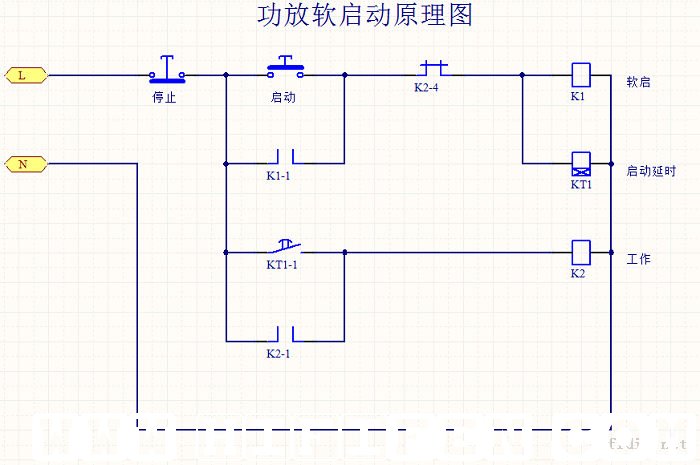

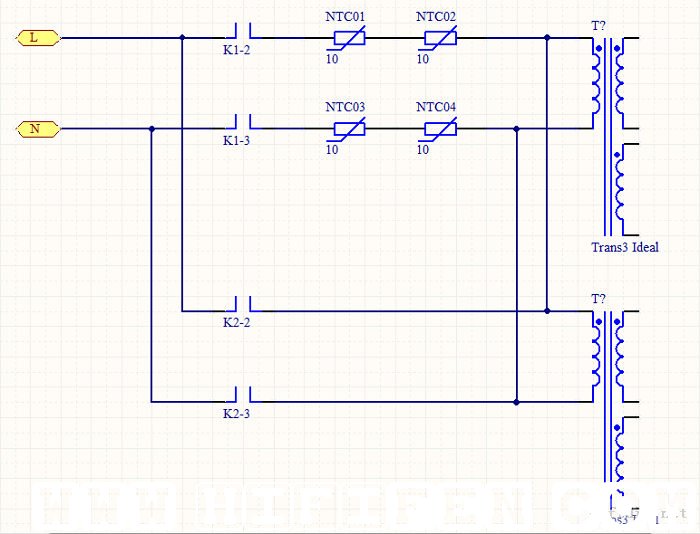

参考软启动原理图，按启动按钮，启动交流接触器（K1）得电吸合，并由常开触点（K1-1）自锁，同时，时间继电器（KT1）得电开始计时，（KT1）计时时间到，（KT1-1）常开触点闭合，工作交流接触器（K2）吸合，并由（K2-1）自锁，（K2-4）常闭触点断开，（K1，KT1）失电退出运行。

由于（K1）吸合期间，通过常开触点（K1-2，K1-3）并且串联4个10Ω的NTC电阻后为4个变压器供电，电容充电电压缓慢上升，大约经过10多秒后，电容电压不再上升，但是并没有达到额定值（大约差5V左右）。定时时间到，（KT1）动作，（KT1-1）闭合，（K2）得电吸合，并由（K2-1）自锁，由常开触点（K2-2，K2-3）吸合为变压器供电，由于线路中没有了串联电阻，变压器获得全压供电，水塘电压上升到额定值。关机时只要按一下红色按钮即可（图中的停止按钮）。

这里只画了两个变压器，实际是前后级共4个变压器并联。

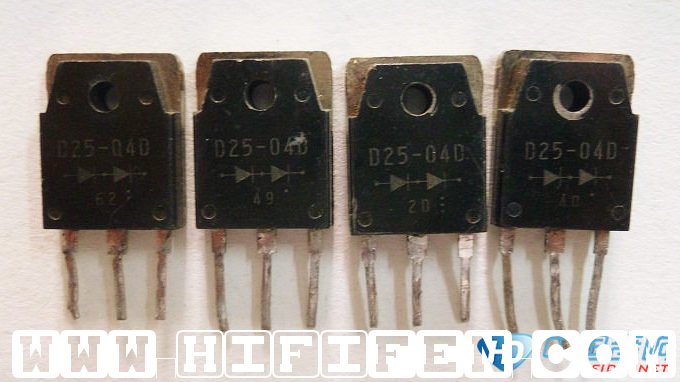

半桥

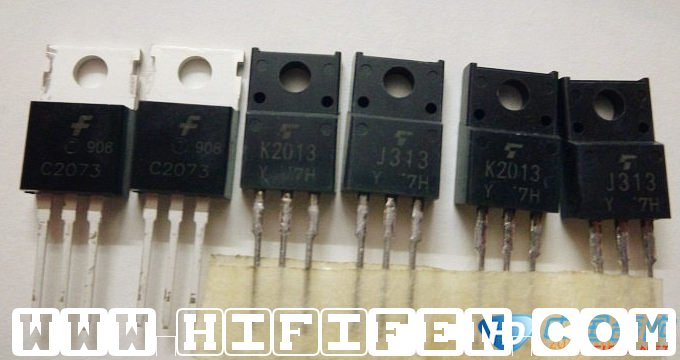

中功率管

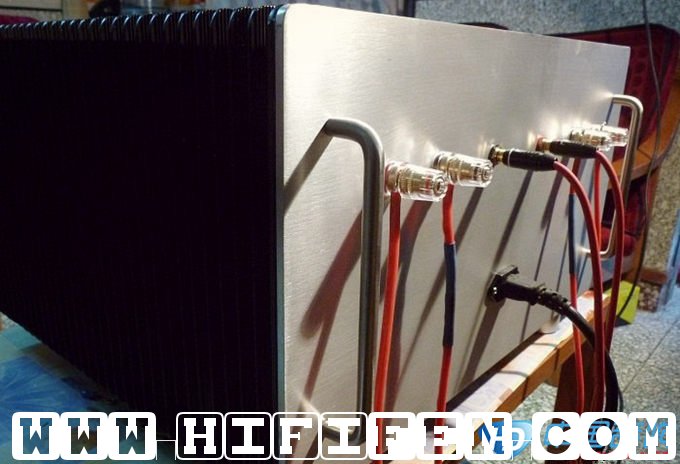

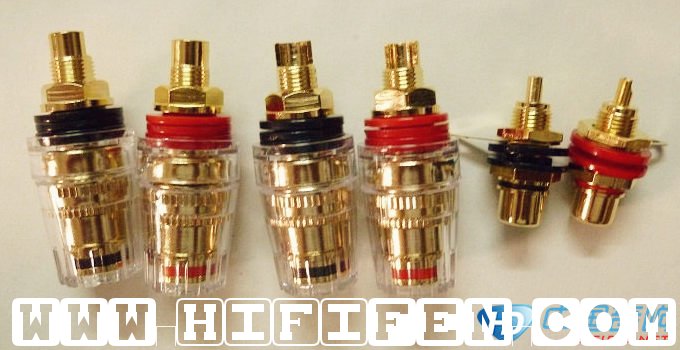

输出、输入座

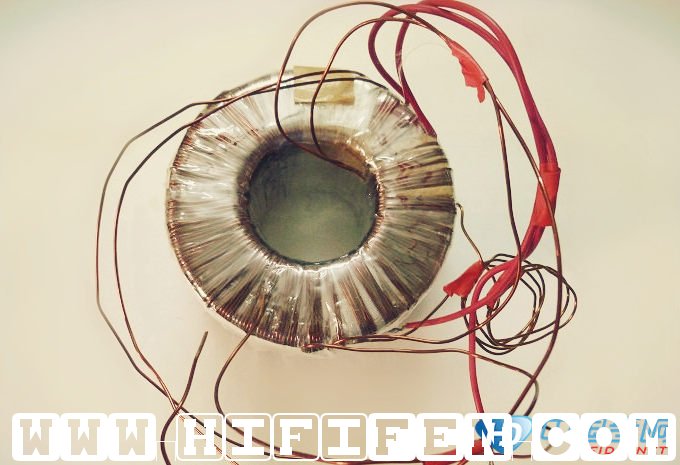

牛

晒版

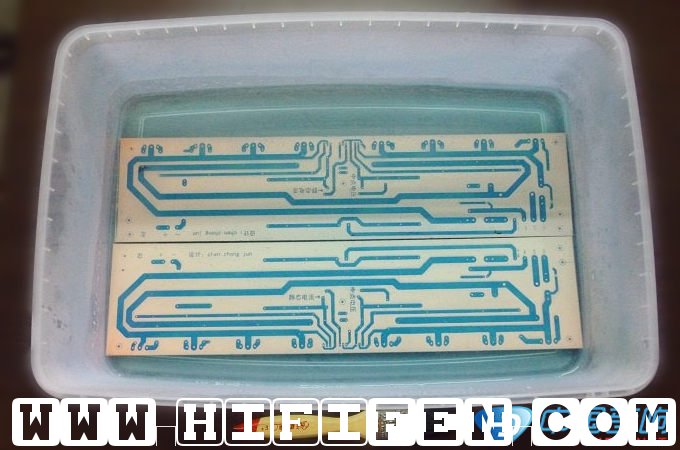

蚀刻

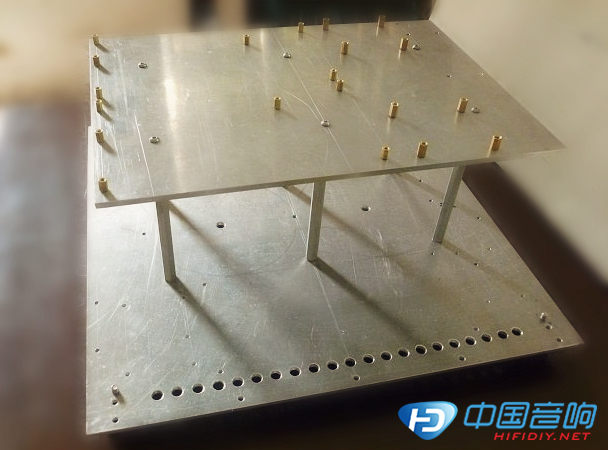

双层架

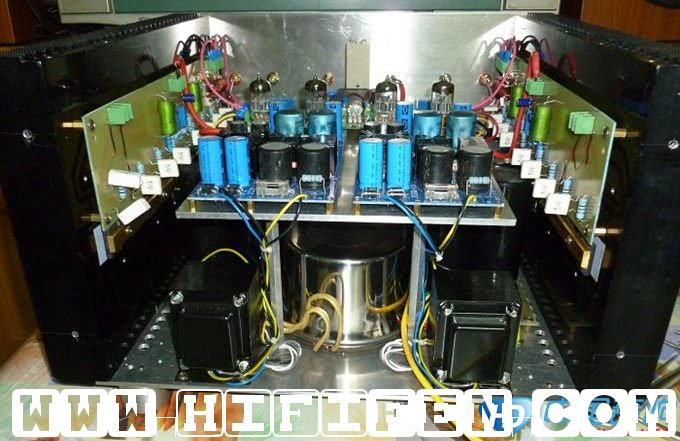

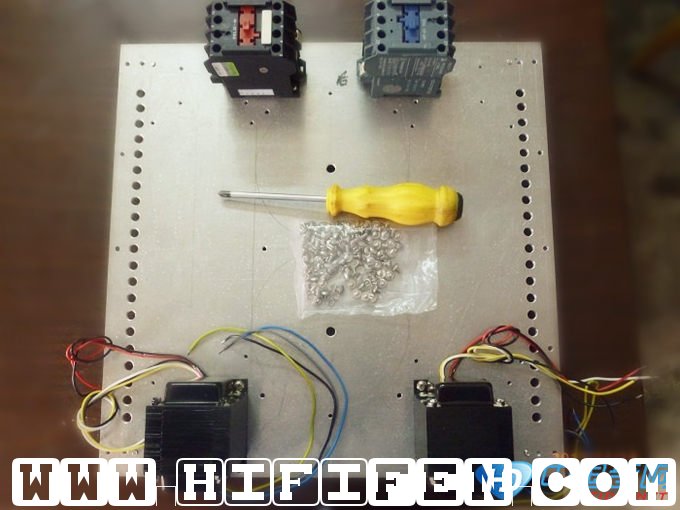

前级牛和交流接触器

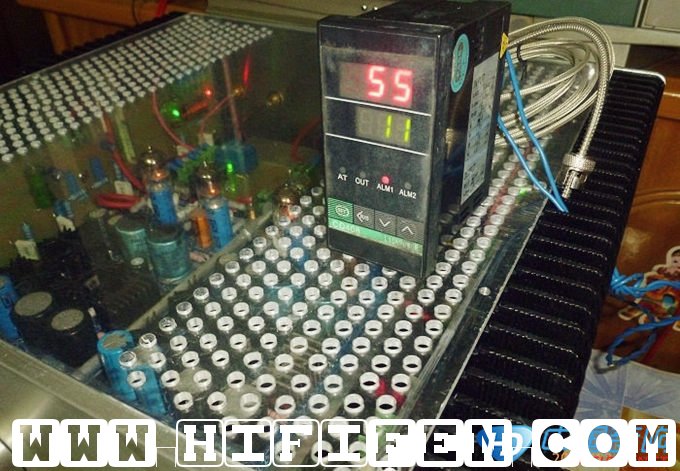

开机3小时的散热器温度
